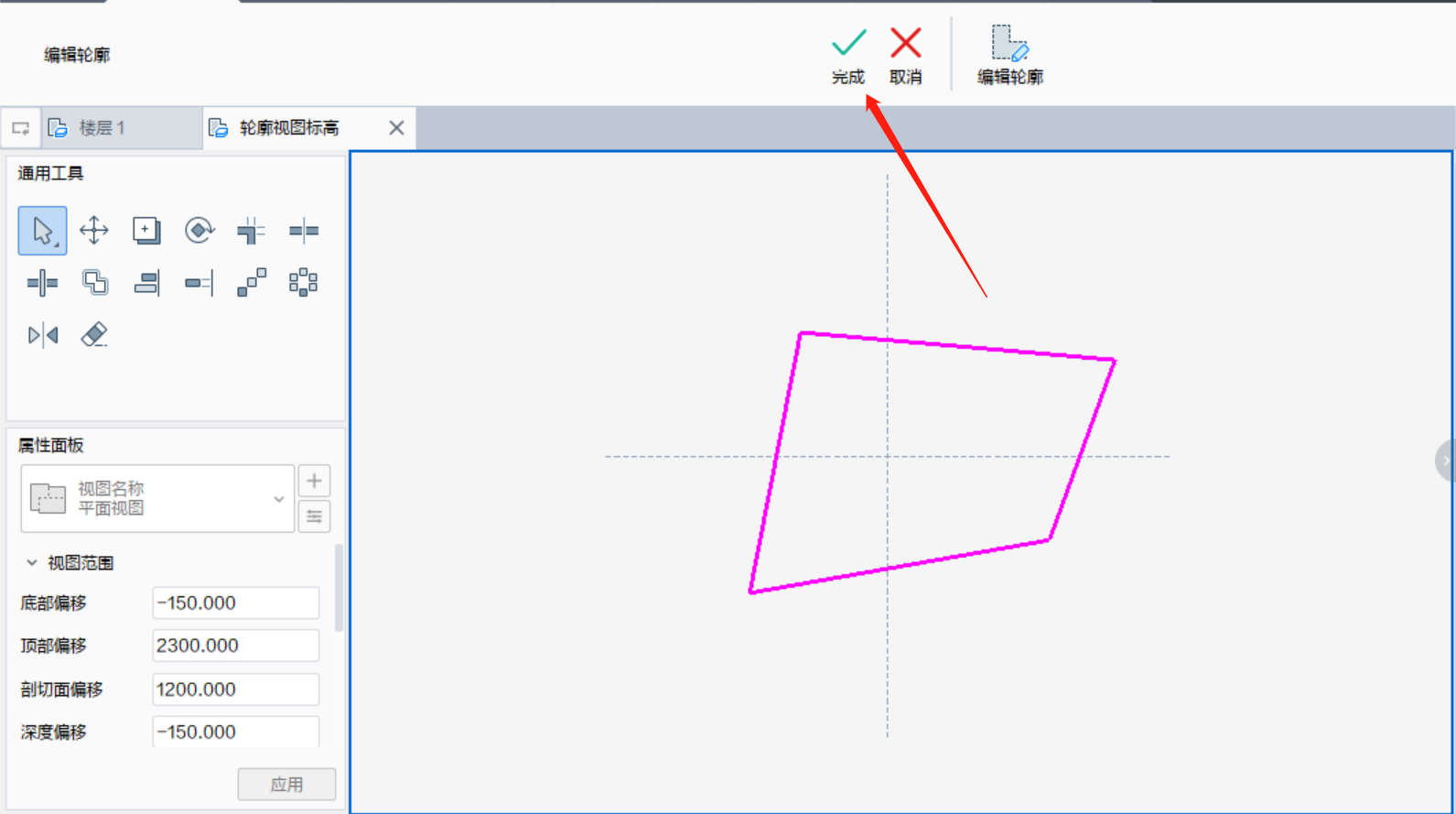

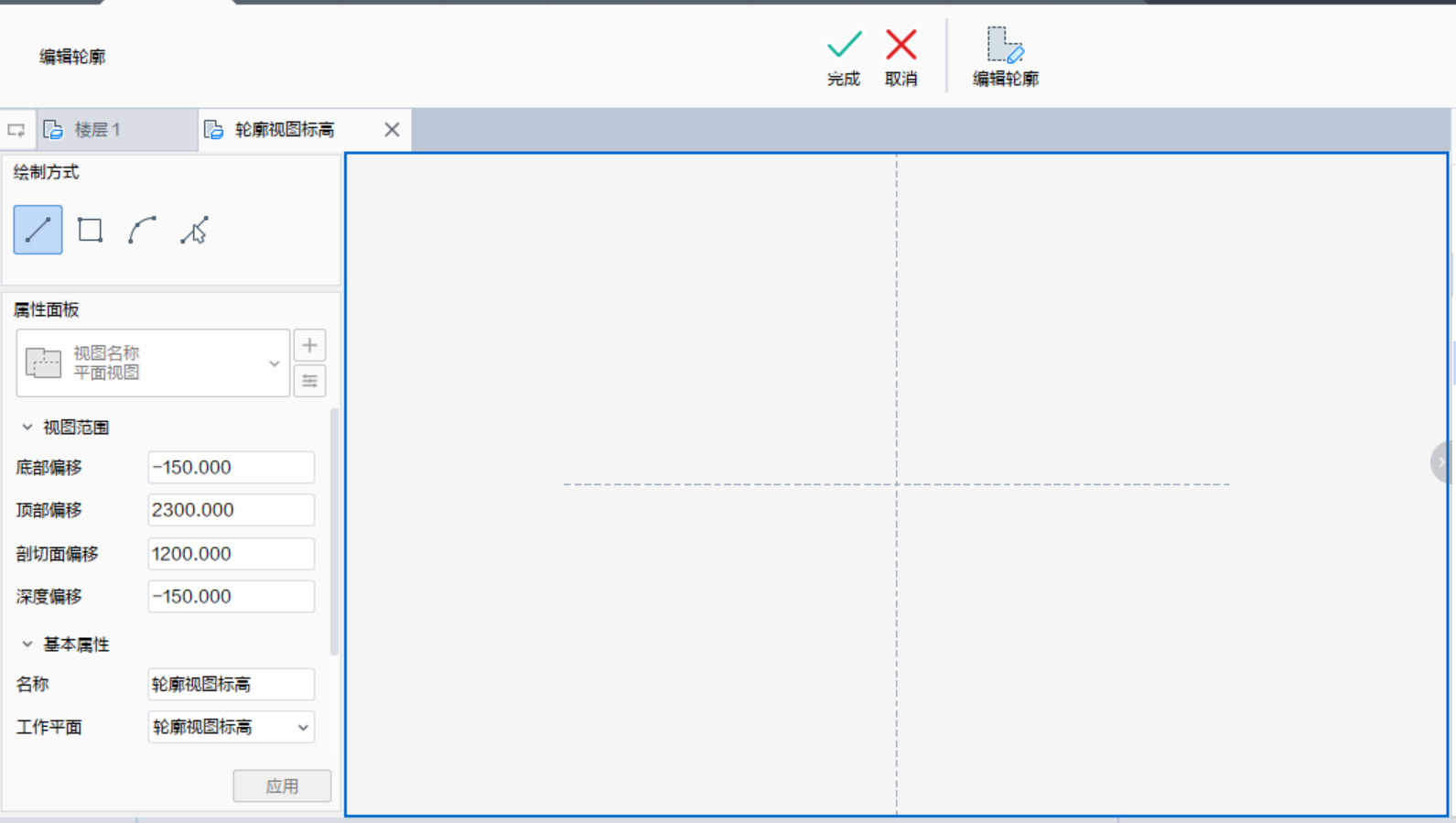

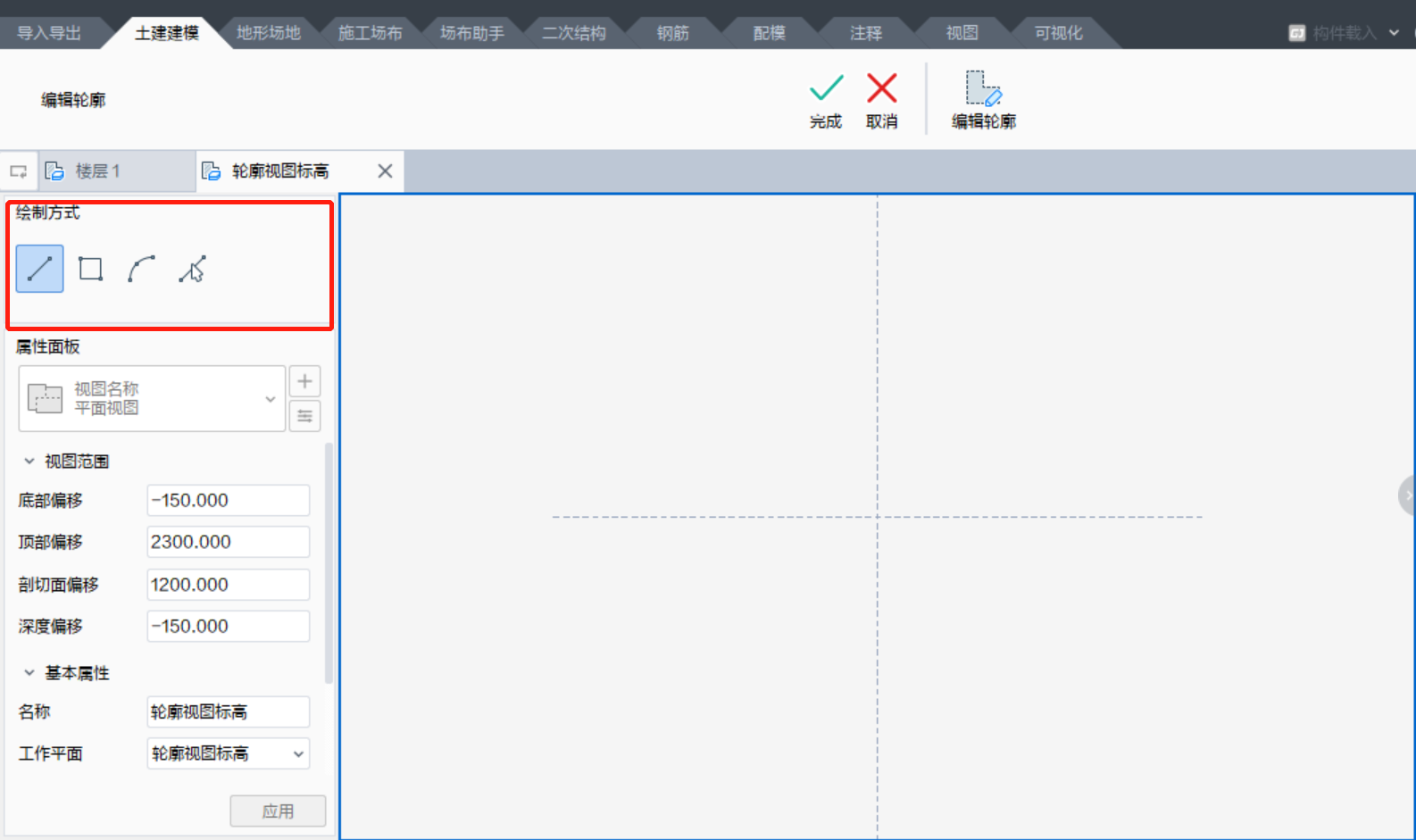

当需要创建的柱,是异形的截面柱时,可采用自定义截面柱的命令创建柱。 ![](https://img.kancloud.cn/f0/e4/f0e470ca40a45b4cdcf083492983bae9_1920x271.png) ***** ## 操作步骤: 第一步:单击“土建建模”选项卡➤“柱”下拉列表➤单击“自定义截面柱”,进入柱截面轮廓编辑页面 ![](https://img.kancloud.cn/3e/df/3edfe88b7c883251dbe026844564be83_1920x984.png) 第二步:选择绘制方式,选择直线、矩形、圆弧、拾取线方式绘制轮廓 ![](https://img.kancloud.cn/62/ae/62ae9432fb56b94abe50f07d69315297_1915x926.png) 第三步:绘制柱截面轮廓,绘制完成后点击“完成”即可创建柱的截面轮廓。 ![](https://img.kancloud.cn/3f/26/3f26b85686b73376d43ea15a051fee9f_1919x932.png) 第四步:当需要参照项目中的CAD图纸时,点击“参照CAD”➤弹窗中选择所需参照图纸➤点击“确定”,显示所选图纸 ![](https://img.kancloud.cn/a1/e4/a1e45092af3ab35d5db35c05b4f3e397_1918x948.png) 第五步:参照图纸,绘制/拾取轮廓线 ![](https://img.kancloud.cn/17/7c/177c366bb3e72382ea5f739f0012da5d_1914x981.png) 第六步:当图纸尺寸与实际不同时,点击“轮廓线缩放”,绘制缩放比例的线段,调整轮廓线至实际尺寸大小(缩放比例为第一个点到第三个点的距离/第一个点到第二个点的距离) 第七步:点击“设置插入点”,调整插入点位置。可选择左下角点、中心点、或自由放置 第八步,点击“完成”,回到项目界面,放置构件![](https://img.kancloud.cn/e7/54/e754b8d0f9732b934625c9e50d051256_1903x1002.gif) 第九步:柱轮廓创建完成后,依次按照步骤“【选择种类】->【预设参数】->选择【柱类型】->【修改柱属性】->在视图窗口中选择点创建柱”即可完成柱的创建。 ![](https://img.kancloud.cn/de/fa/defa75256b05250342bb9bf7e67b44d9_1588x941.png) >[warning] 自定义截面构件创建后,可双击构件,再次进入自定义截面的编辑状态。 > 需要说明的是:自定义截面柱当绘制完轮廓后立即进行创建时,并不需要选择【柱类型】,因为此时默认的就是刚刚创建的柱类型。
