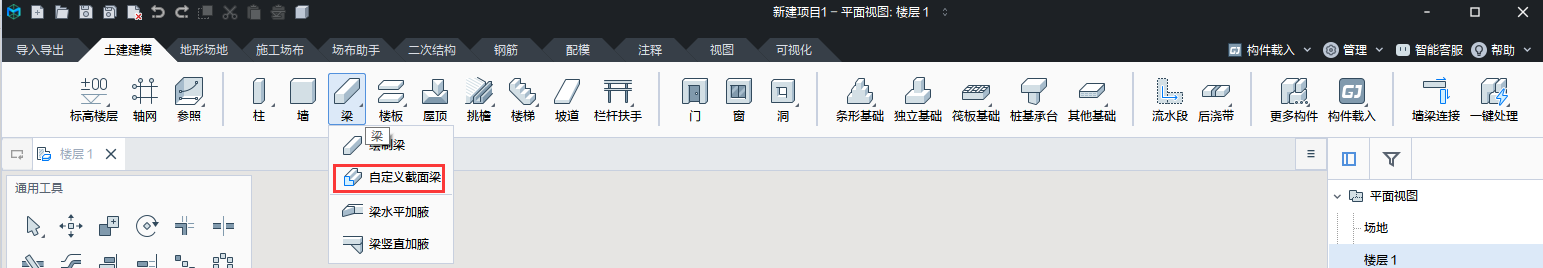

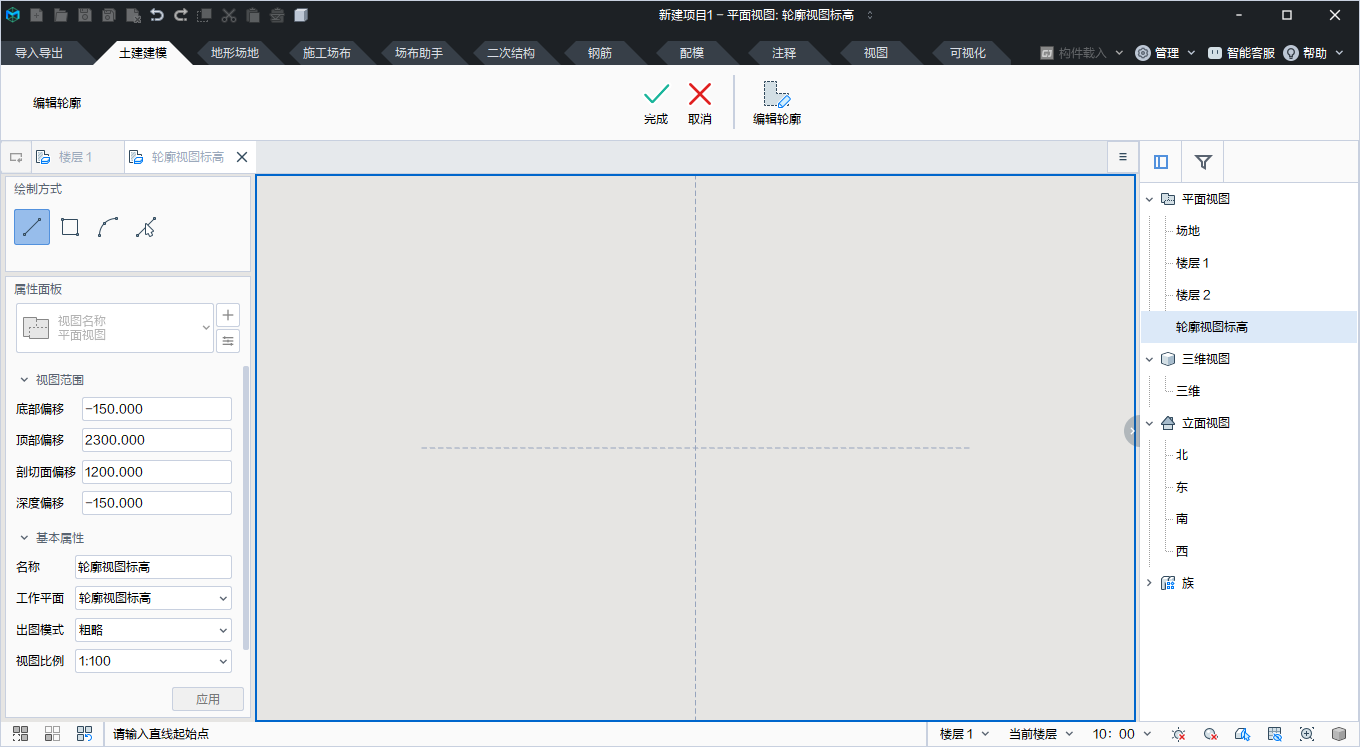

![](https://img.kancloud.cn/dd/08/dd08cf8090e94b85eb07cc08799b891f_1543x268.png) 可以绘制自定义截面样式的梁族。 ## 操作步骤 第一步: 单击“土建建模”选项卡➤“梁”下拉列表➤单击“自定义截面梁”。 第二步: 进入自定义截面绘制窗口。 ![](https://img.kancloud.cn/28/7b/287bf1a5f80464541d2872eac34c160b_1360x747.png) 第三步:在“绘制”面板中,选择一个绘制工具绘制轮廓➤绘制闭合轮廓线➤单击“√”,完成自定义截面绘制,返回绘制界面,创建自定义截面的梁类型。 ![](https://img.kancloud.cn/a0/10/a0101d3adccd5d59e03dbf067fc6b1a7_242x87.png) 第四步:您可以使用“属性”选项板的底部部分来修改选定梁类型的一些实例属性,参考:[梁的属性](%E6%A2%81%E7%9A%84%E5%B1%9E%E6%80%A7.md),然后开始放置实例。 若需要指定梁的定位线与光标位置之间的偏移,在“预设参数”中输入一个距离。 第五步:在“绘制”面板中,选择一个绘制工具,以使用以下方法之一绘制梁: ![](https://img.kancloud.cn/39/e4/39e47e92c15a030ca7982a04a4fc6f06_190x54.png) 若要绘制直梁,使用默认的“直线”工具可通过在图形中指定起点和终点来放置直梁分段。 或者,可以指定起点,沿所需方向移动光标,然后输入梁的长度值。具体绘制方法参考:[直线](https://www.kancloud.cn/book/glodon_bimmake/bimmake_help/%E7%9B%B4%E7%BA%BF.md)。 若要围绕一个矩形区域绘制直梁,选择“矩形梁”绘制命令,具体绘制方法参考:[矩形](%E7%9F%A9%E5%BD%A2.md)。 若要绘制弧形梁,选择“弧梁”绘制命令,具体绘制方法参考:[圆弧](https://www.kancloud.cn/book/glodon_bimmake/bimmake_help/%E5%9C%86%E5%BC%A7.md)。 第六步:在放置梁时的终点位置将作为下一个梁的起点。 按Esc键完成链式放置梁。 >[warning] 自定义截面构件创建后,可双击构件,再次进入自定义截面的编辑状态。
