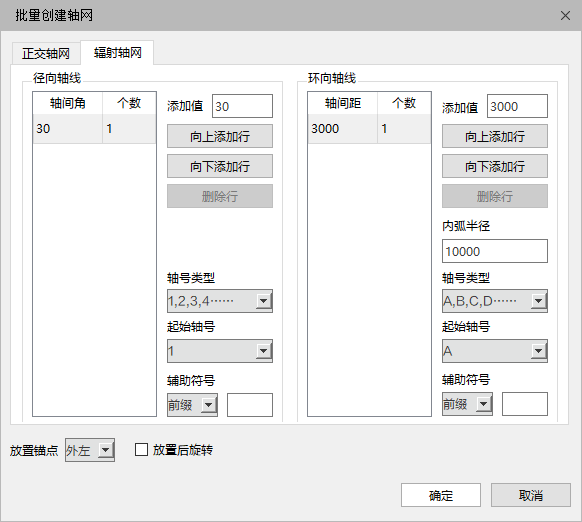

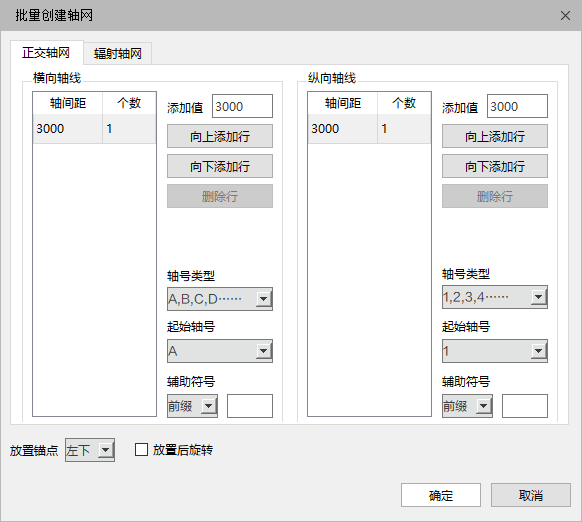

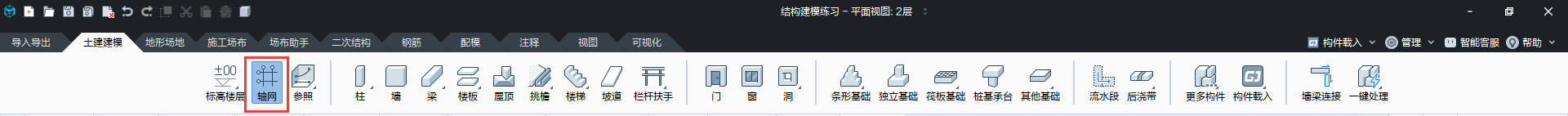

![](https://img.kancloud.cn/b8/f2/b8f2eac64447c387f530a565b9b063c9_1920x142.png) 在BIMMAKE中,可通过手动绘制和批量绘制创建轴网。 ## 手动绘制 ***** 在平面视图中,单击“土建建模”选项卡➤“ 轴网”,可绘制轴网。轴网支持直线与曲线绘制,也可拾取cad图纸生成轴网。 ![](https://img.kancloud.cn/e8/25/e825dcb8ed832b47ca7bc9adc6900fb7_249x203.png) 选中轴网后,在属性面板里可修改“名称”,调整轴号端点的属性 ![](https://img.kancloud.cn/1d/b2/1db24382a116b41650f2c8e564f7a09b_250x225.png) ## 批量绘制 ***** 使用批量绘制轴网,可以快速创建正交轴网与辐射轴网。 点击“轴网”后,点击“选择种类”面板中的“批量创建”,设置参数信息后,点击“确定”,在界面中单击插入点,完成批量绘制轴网。 ![](https://img.kancloud.cn/3b/94/3b941b67e1658adad68f46d61d73cfa1_251x202.png) 正交轴网:通过设置横向轴线与纵向轴线的轴间距、个数、轴号类型、起始轴号等信息,可批量生成正交轴网 ![](https://img.kancloud.cn/4c/9d/4c9d59d0e26c42e472dd5c1dc4b6b421_582x522.png) 辐射轴网:通过设置径向轴线与环向轴线的轴间角、轴间距、个数、轴号类型、起始轴号等信息,可批量创建辐射轴网 ![](https://img.kancloud.cn/f7/c2/f7c24e4cc9ee286449f79b3a4ae904c7_582x522.png)
