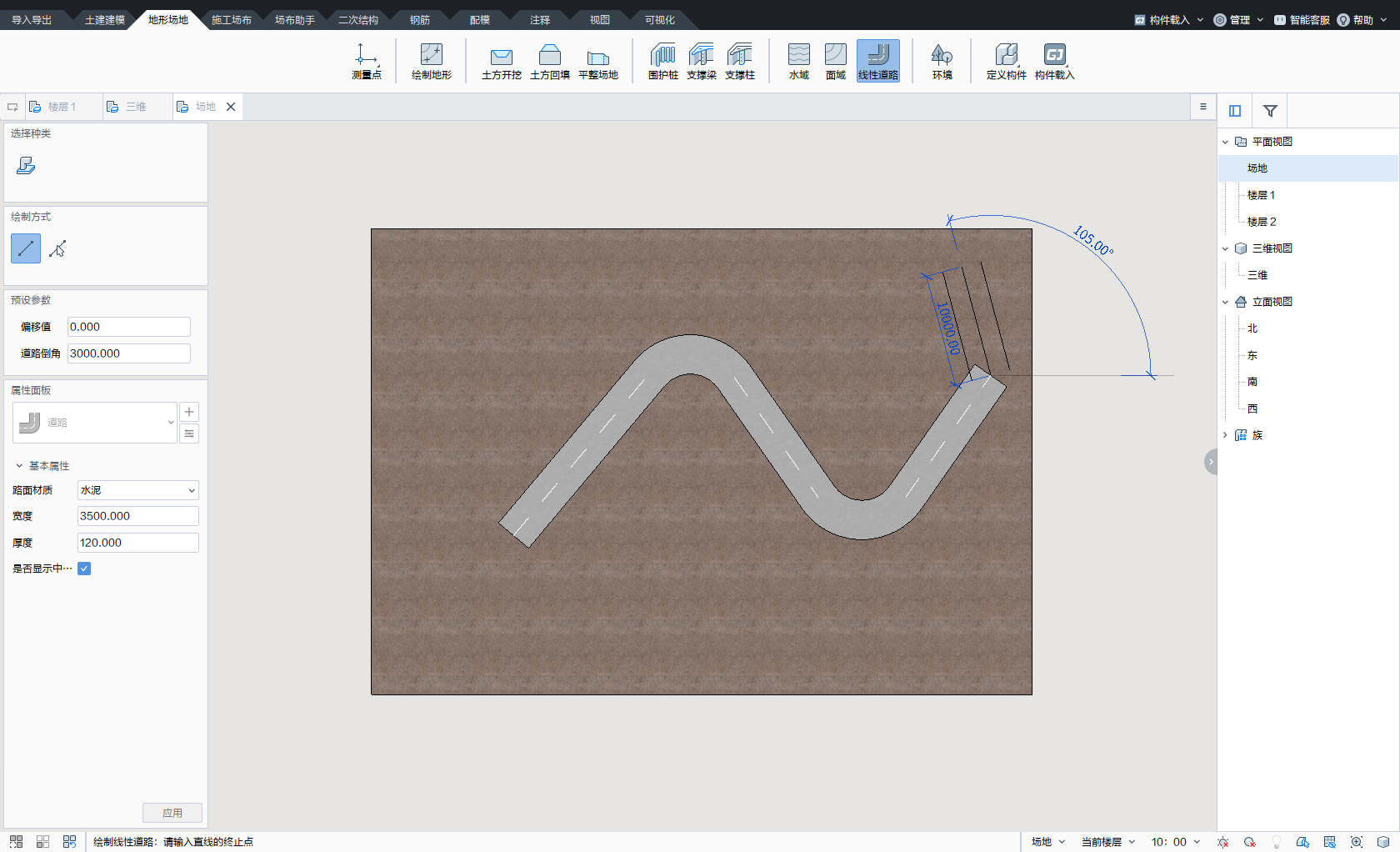

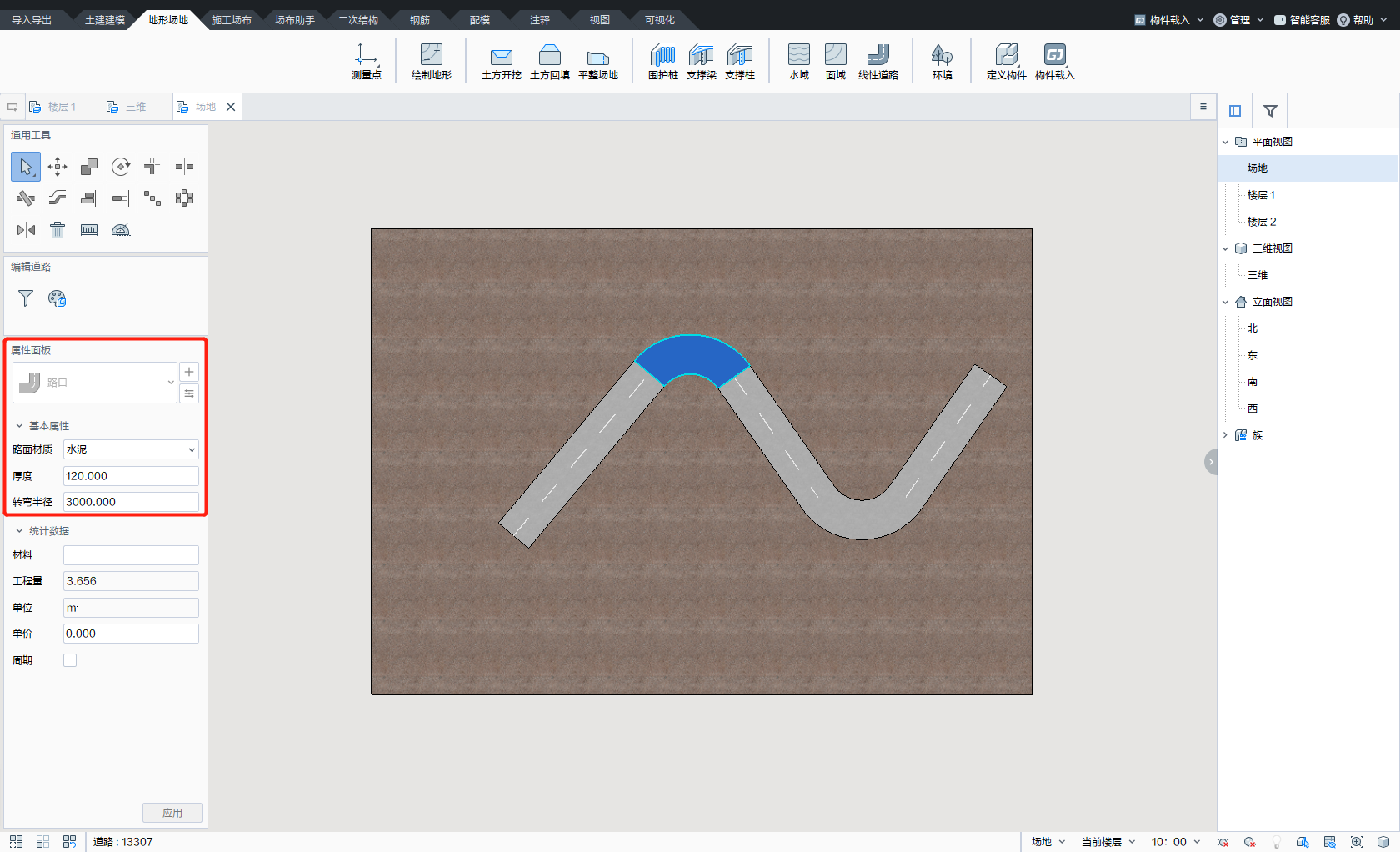

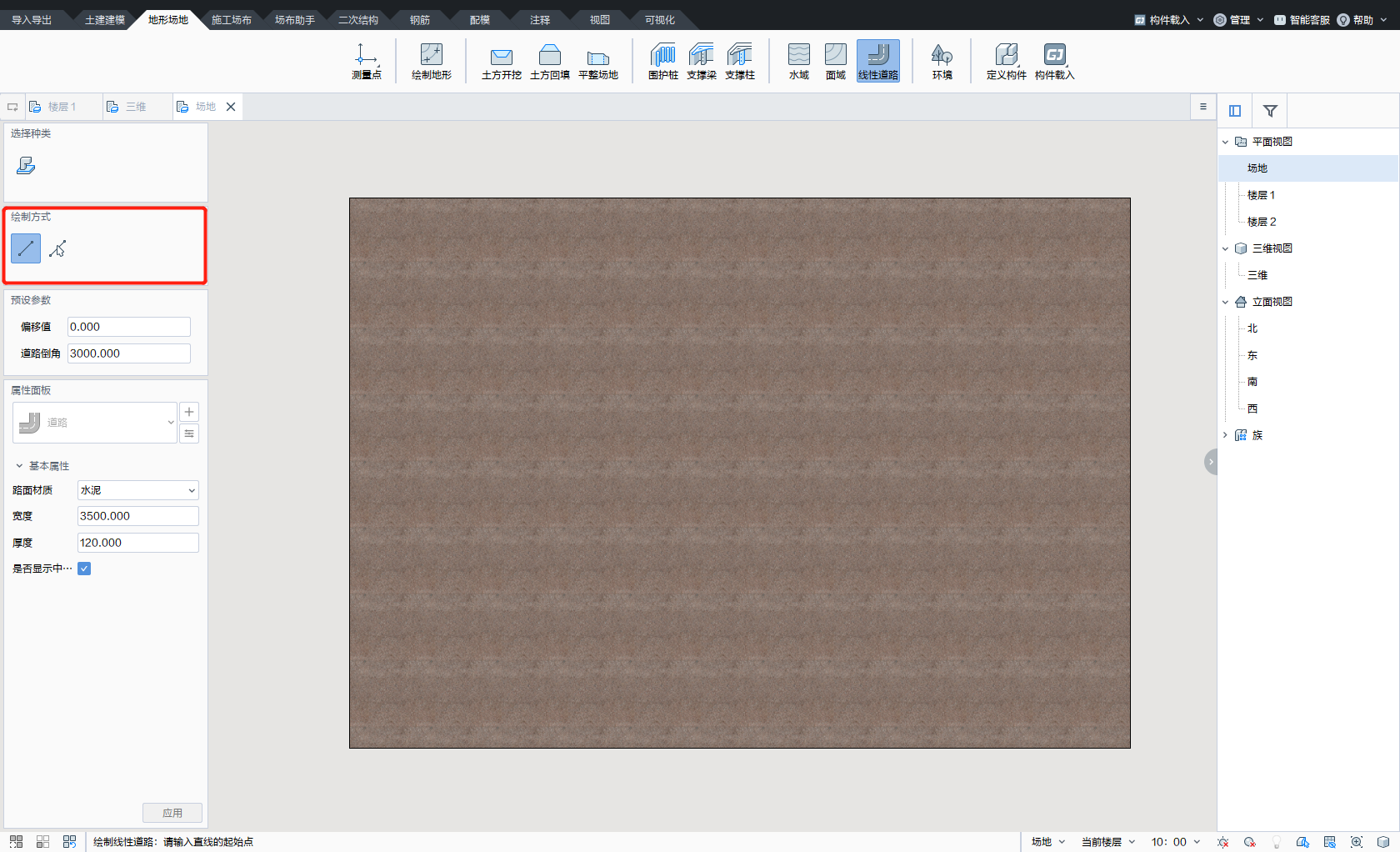

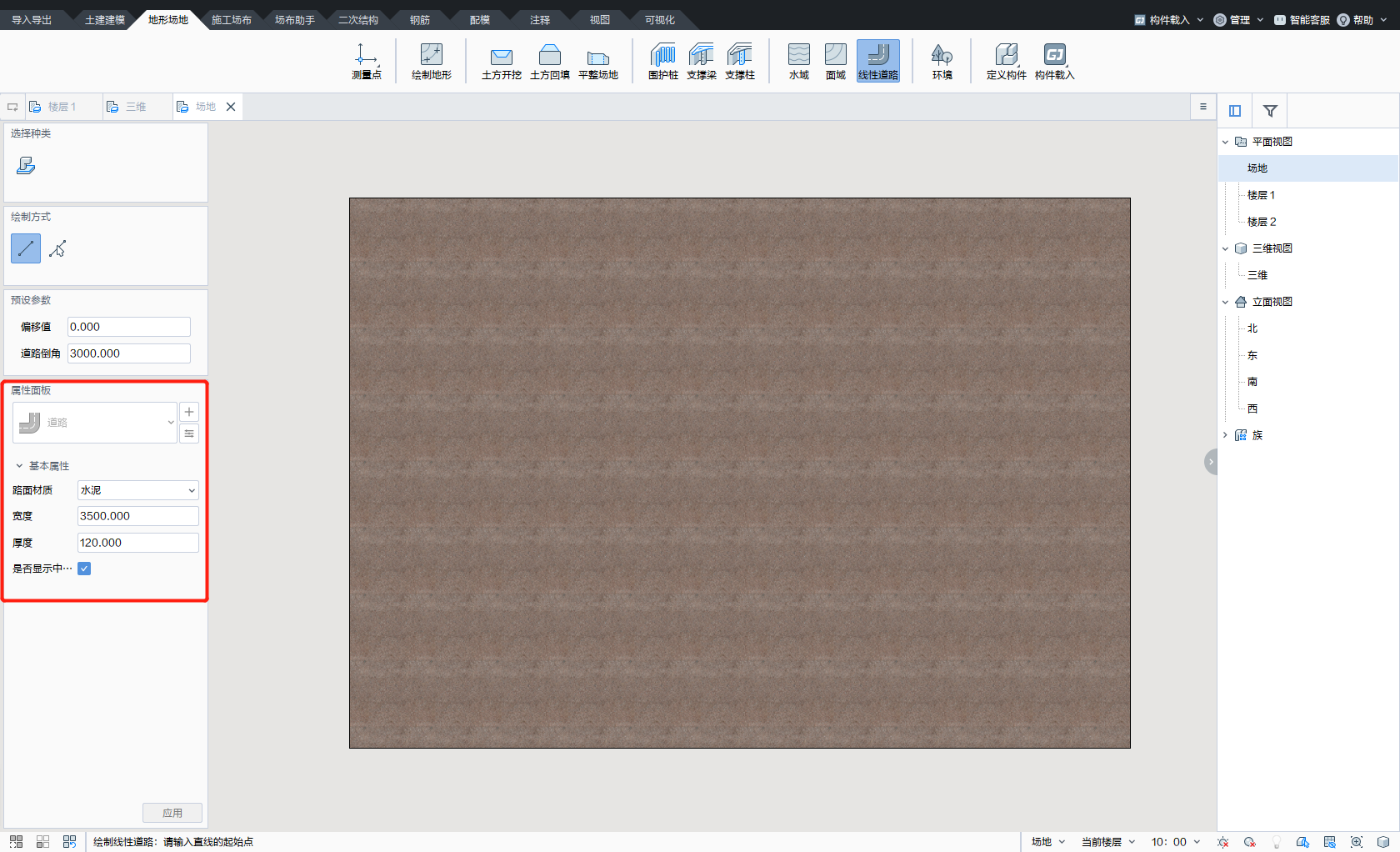

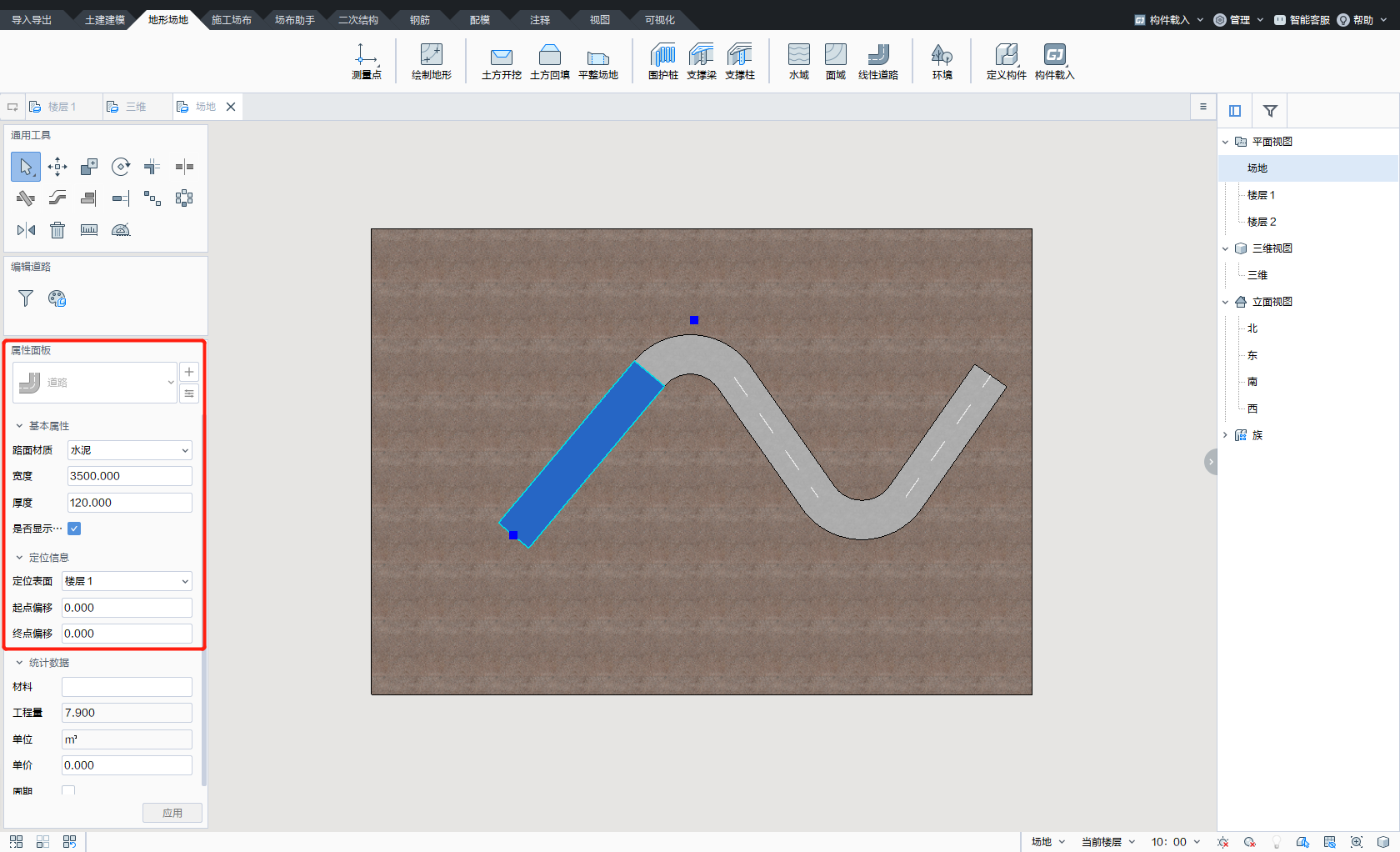

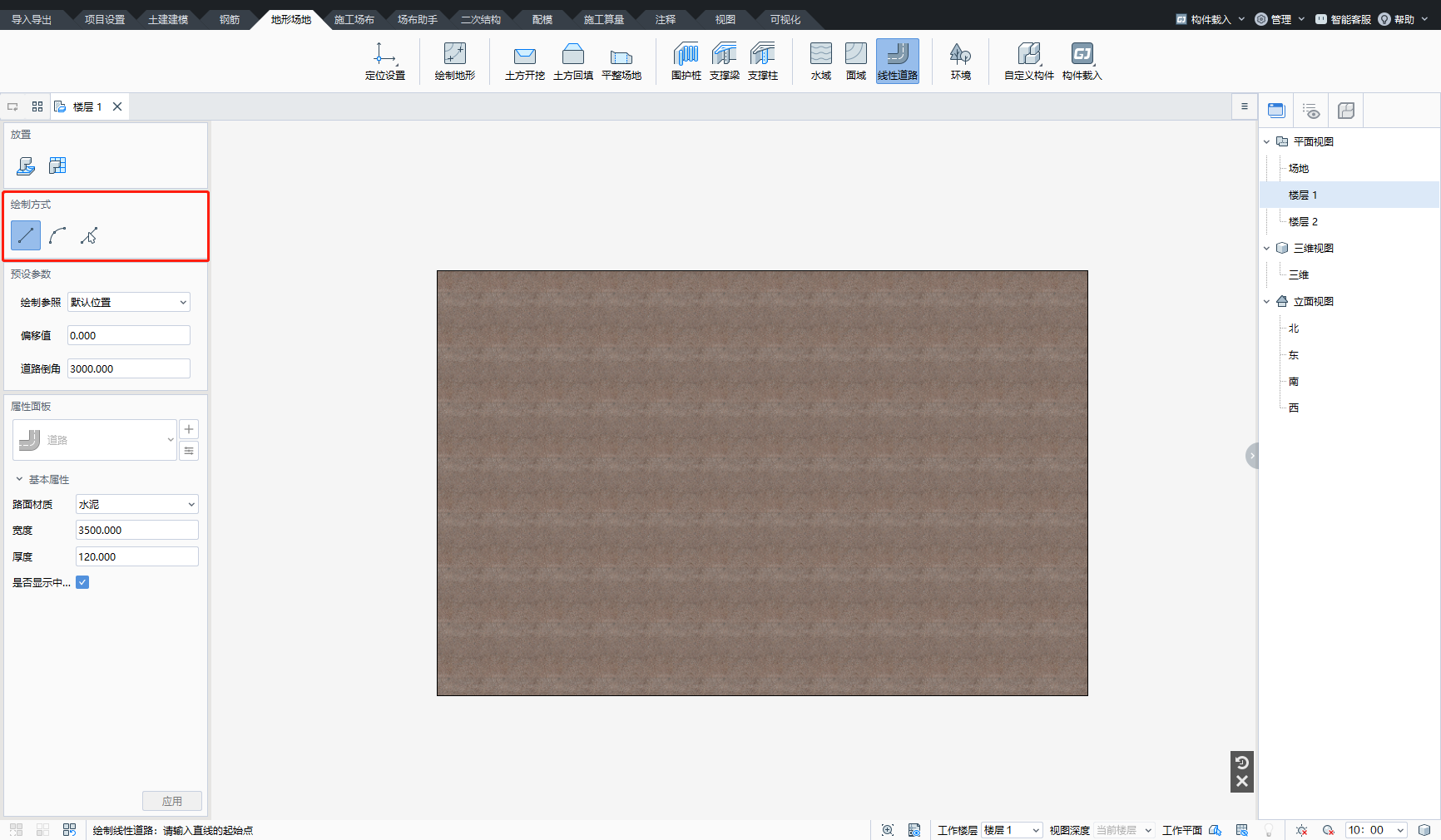

本功能可帮助用户在施工场地布置策划中,用直线绘制线性道路,作施工道路、市政道路等用途。 特性: 1、根据绘制的迹线生成道路; 2、即可做施工道路,也可做出土道路及坡道; 3、可做与地形无关联的道路,例如地库顶板道路。 ![](https://img.kancloud.cn/d7/89/d789e9b7f61b43d89d6521948e161576_1327x106.png) ## 操作步骤 第一步:点击“地形场地”选项卡➤点击“线性道路”。 第二步:在左侧工具栏中调整绘制方式。 ![](https://img.kancloud.cn/7c/ed/7cedd6f92b8ecc2a7711ebf4b8423a57_1680x1022.png) >[success] 线性道路有2种绘制方式,分别为“直线”、“拾取线”绘制方式。利用拾取线绘制方式,用户可以选择任意一条CAD直线,自动生成该直线长度及方向的线性道路。 第三步:在左侧工具栏预设参数中修改偏移值及道路倒角。 ![](https://img.kancloud.cn/0b/cd/0bcde92ac5bfa428e6281db779ced92b_1680x1022.png) >[danger] 道路偏移值为道路中心线距离绘制时道路迹线的距离。 > 道路倒角为道路交叉口处路口处理时路口的转弯半径。 第四步:属性面板中可修改“路面材质”、“宽度”、“厚度”、“是否显示中心线”属性。 ![](https://img.kancloud.cn/03/11/03112f297dbff8bc28c4ac97b24784b6_1680x1022.png) 第五步:绘制线性道路。 ![](https://img.kancloud.cn/2b/d4/2bd4caf97557f6b0f38debab778f7ee8_1680x1022.png) 线性道路支持路口转弯半径自动处理。 第六步:选中道路/路口➤在属性面板中改变其属性。 ![](https://img.kancloud.cn/71/b8/71b802ce994130ea75408514988d3647_1680x1022.png) 选中道路后,属性面板中可修改“路面材质”、“宽度”、“厚度”、“是否显示中心线”属性及“定位表面”、“起点偏移”、“终点偏移”属性。 ![](https://img.kancloud.cn/85/a7/85a733285aa4c65c2aaa707b786c27ba_1680x1022.png) 选中路口后,属性面板中可修改“路面材质”、“厚度”、“转弯半径”属性。 >[danger] 在道路属性中: > 1、定位表面为地形时,起点标高=起点所在地形的标高+起点偏移,终点标高=终点所在地形的标高+终点偏移 > 两点的连线即为道路迹线,按照此迹线生成道路后,会对地形进行削峰填谷。 > 2、定位表面属性更改为项目标高时,起点标高=定位表面项目标高+起点偏移,终点标高=定位表面项目标高+终点偏移 > 两点的连线即为道路迹线,按照此迹线生成道路后,道路不与地形产生削峰填谷的关系。 第七步:对道路进行修角/延伸操作。 ![](https://img.kancloud.cn/6c/46/6c46393ce1f860d94db54797a26fb32d_624x613.png) 线性道路支持通用编辑中的修角及延伸操作,与常规的修角及延伸操作完全相同,选择两条道路进行修角及延伸即可。
