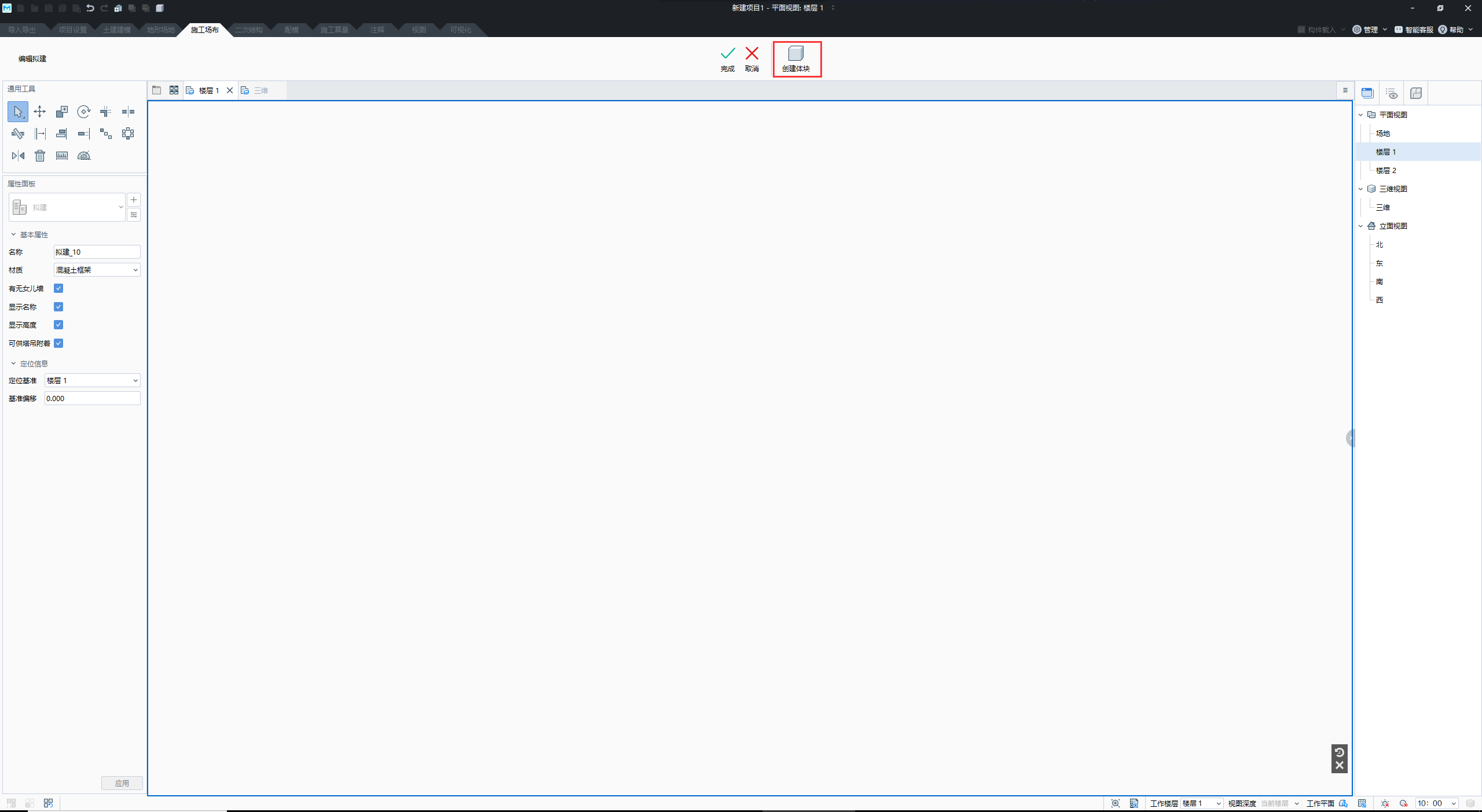

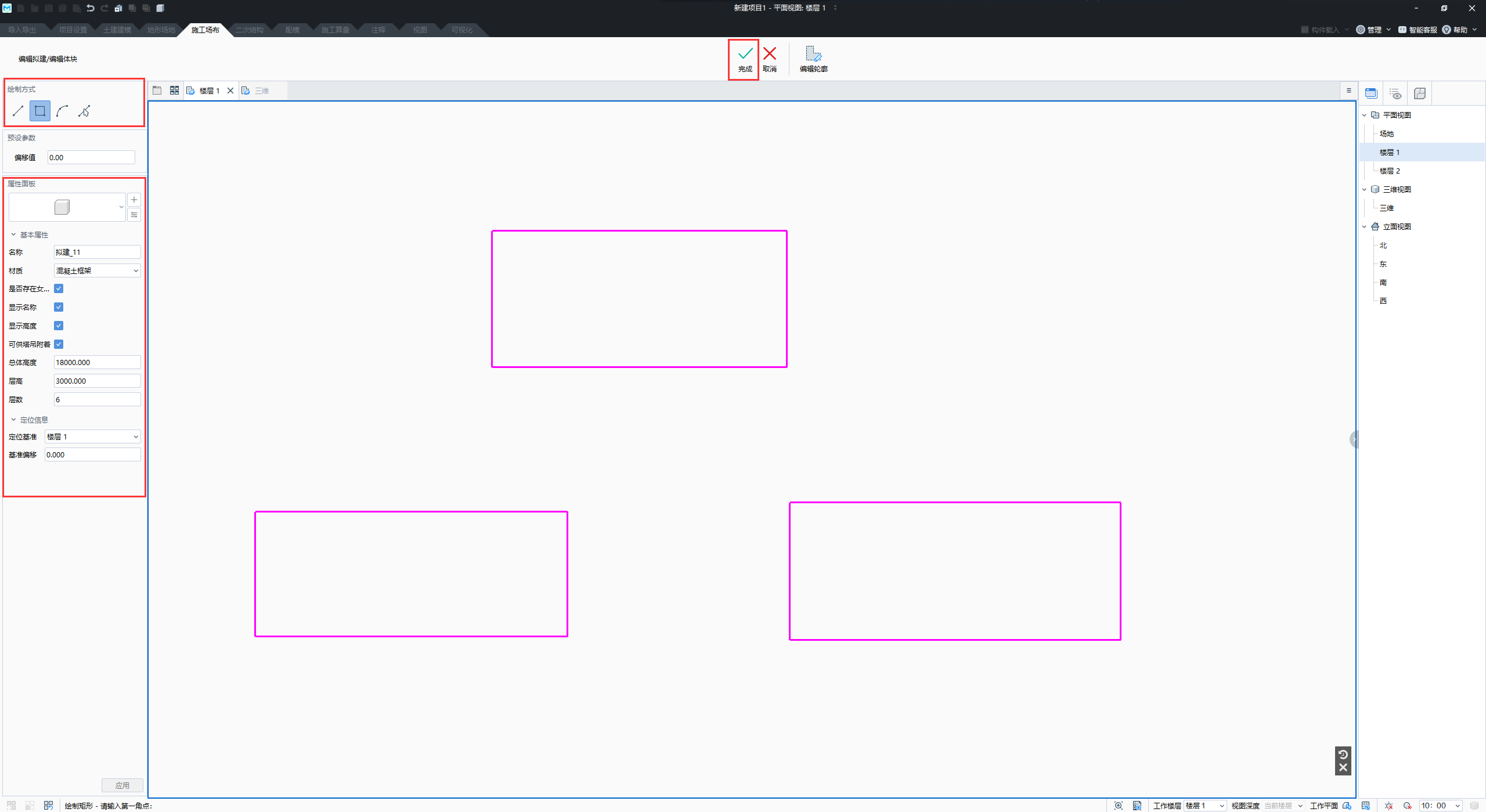

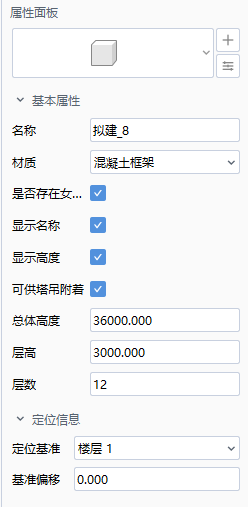

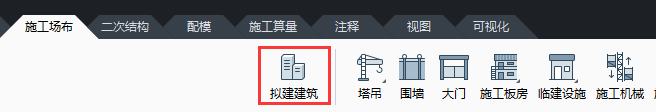

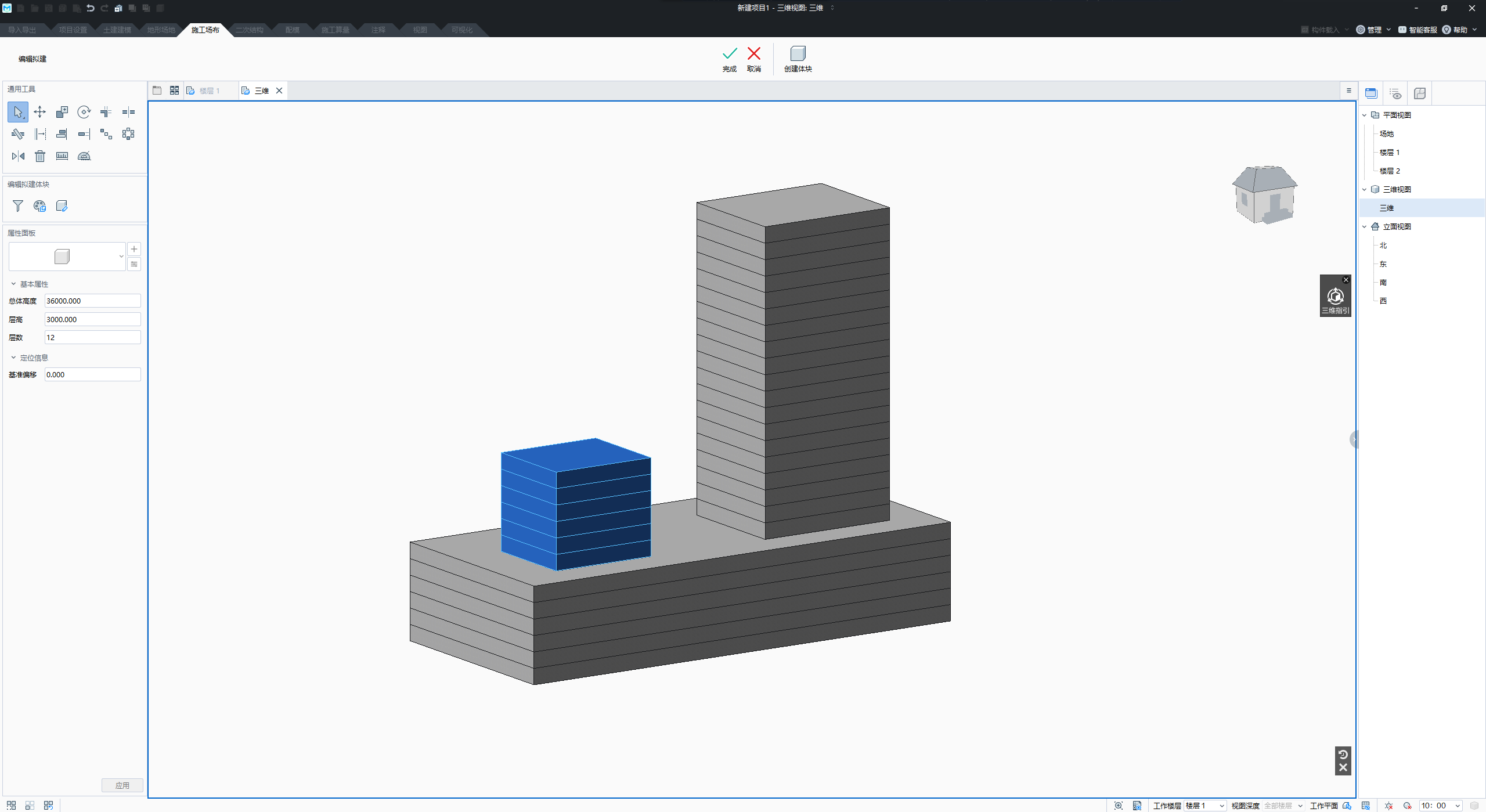

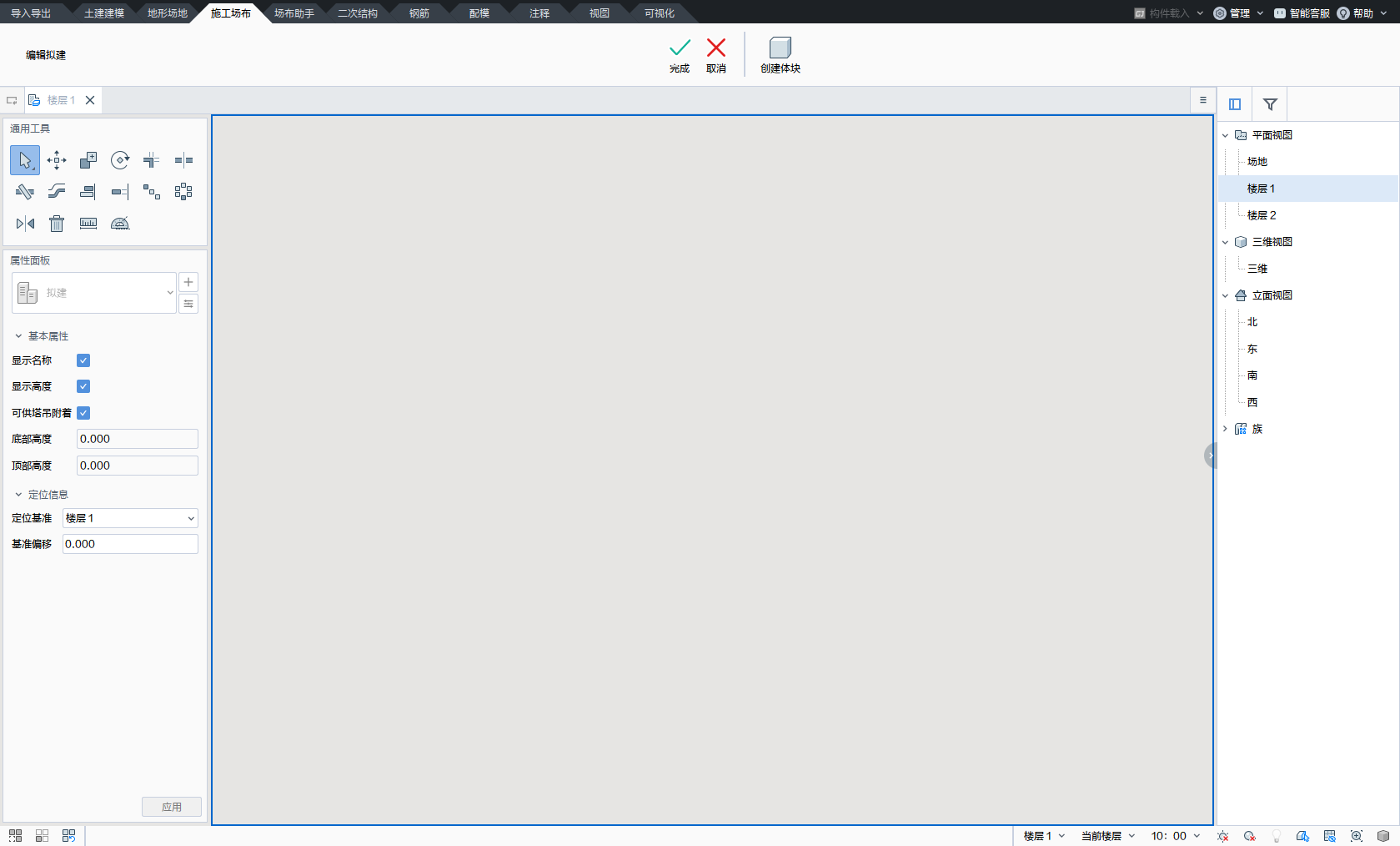

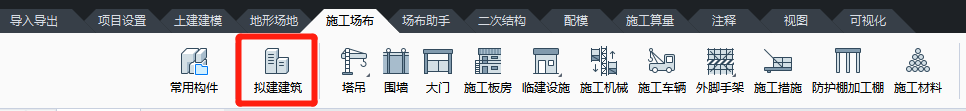

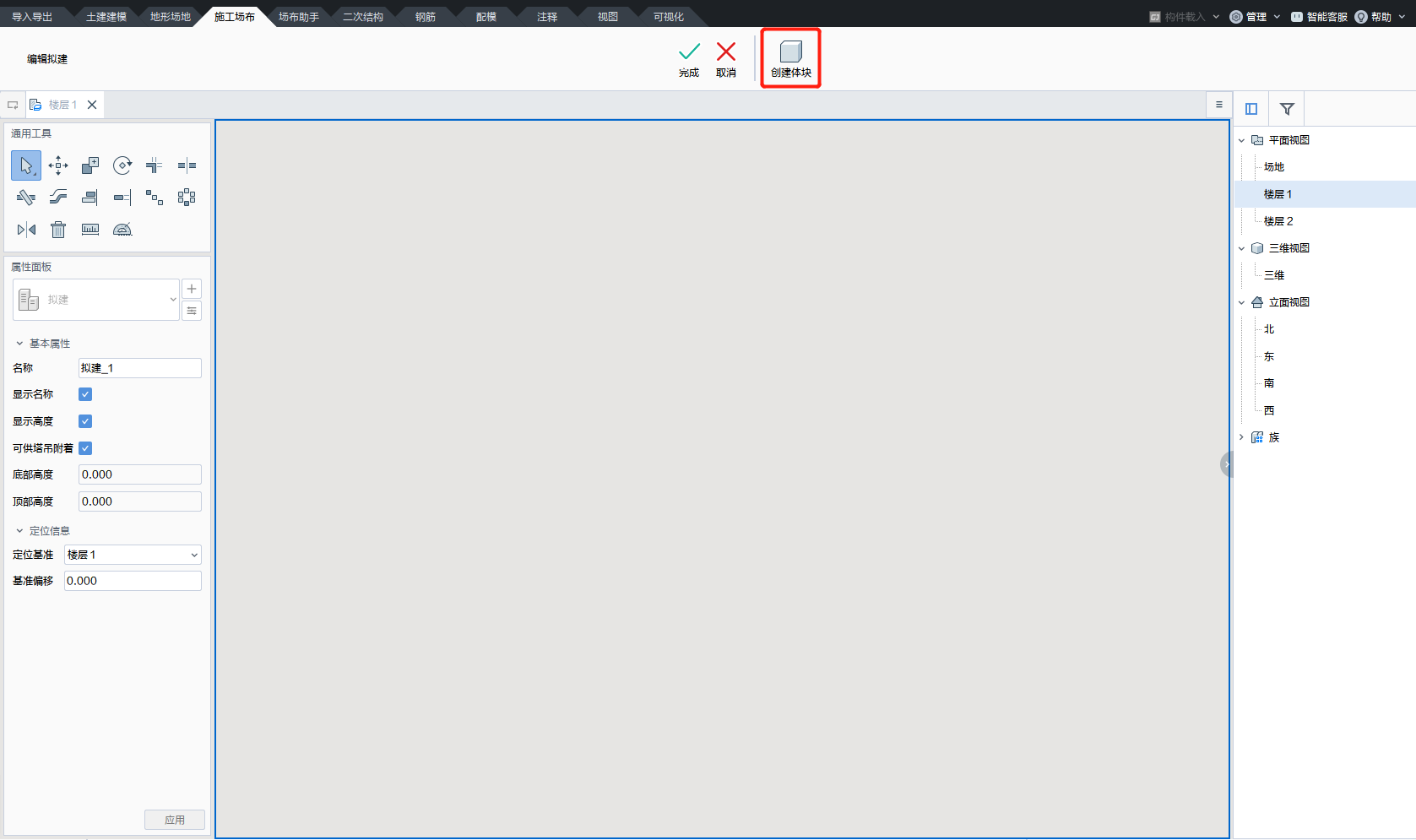

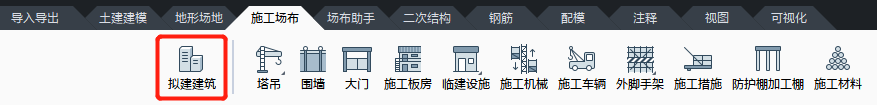

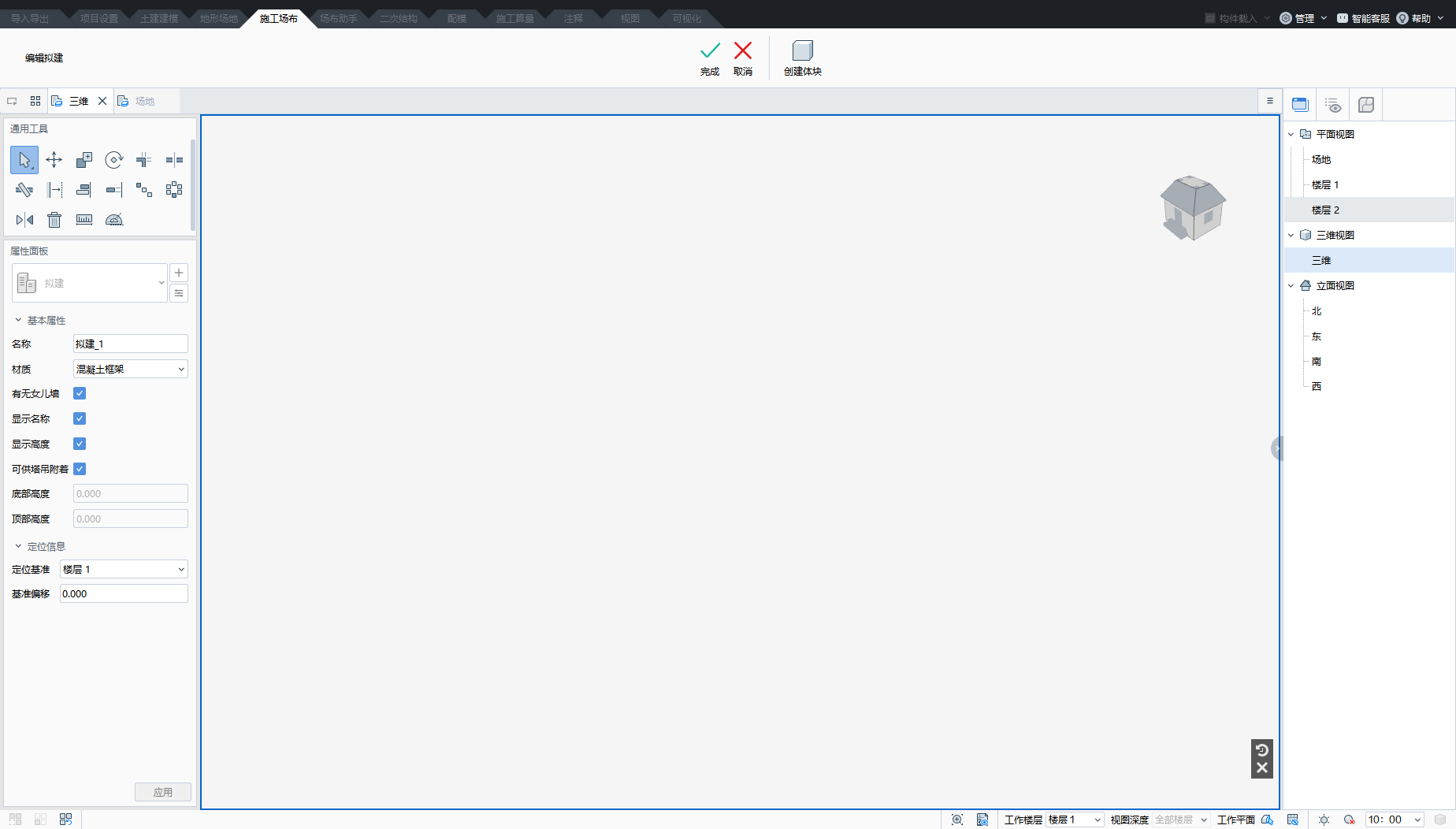

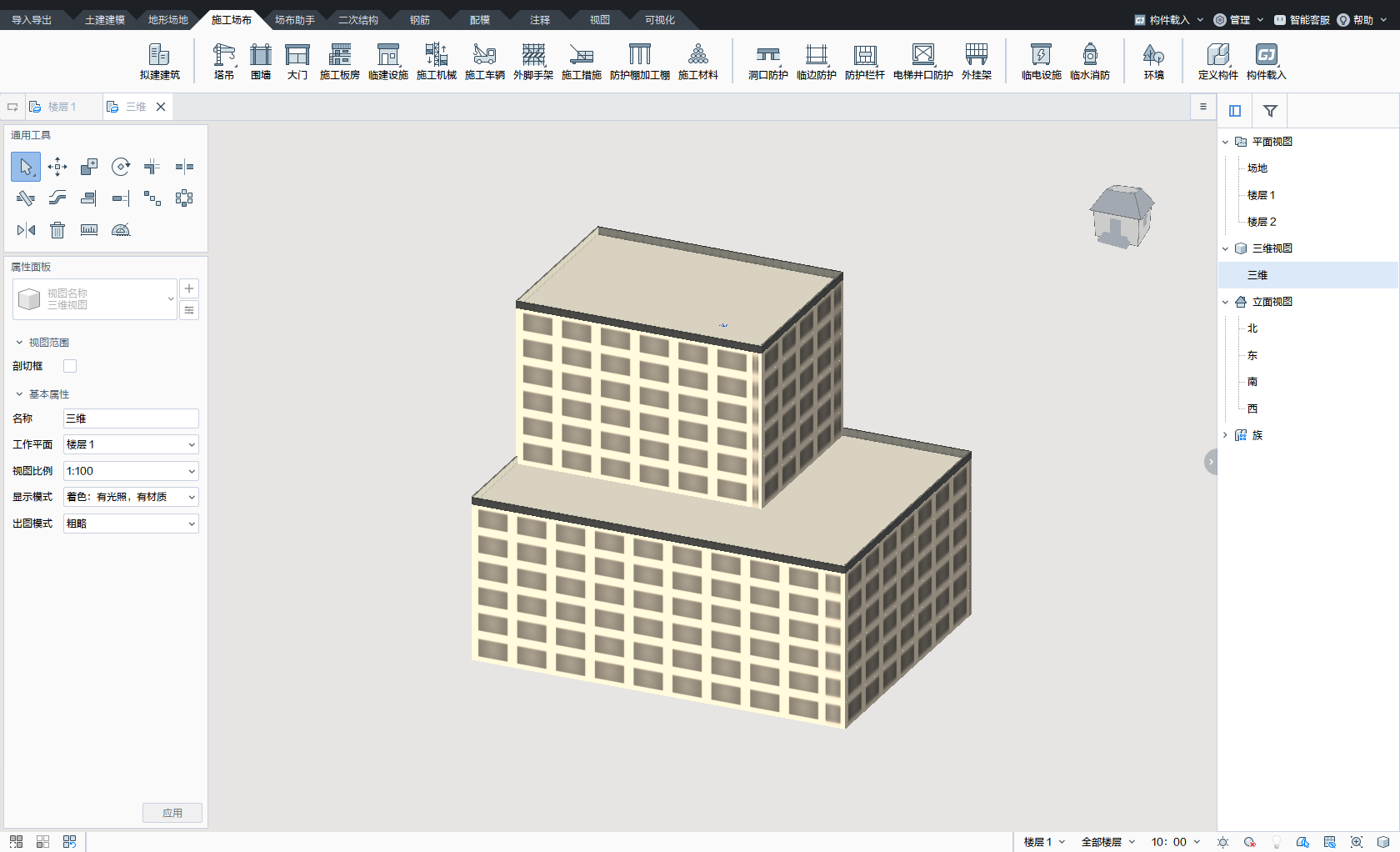

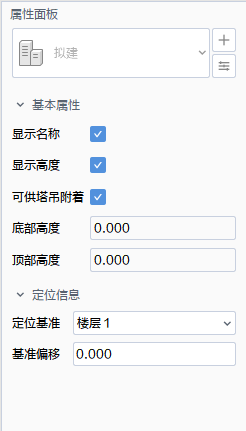

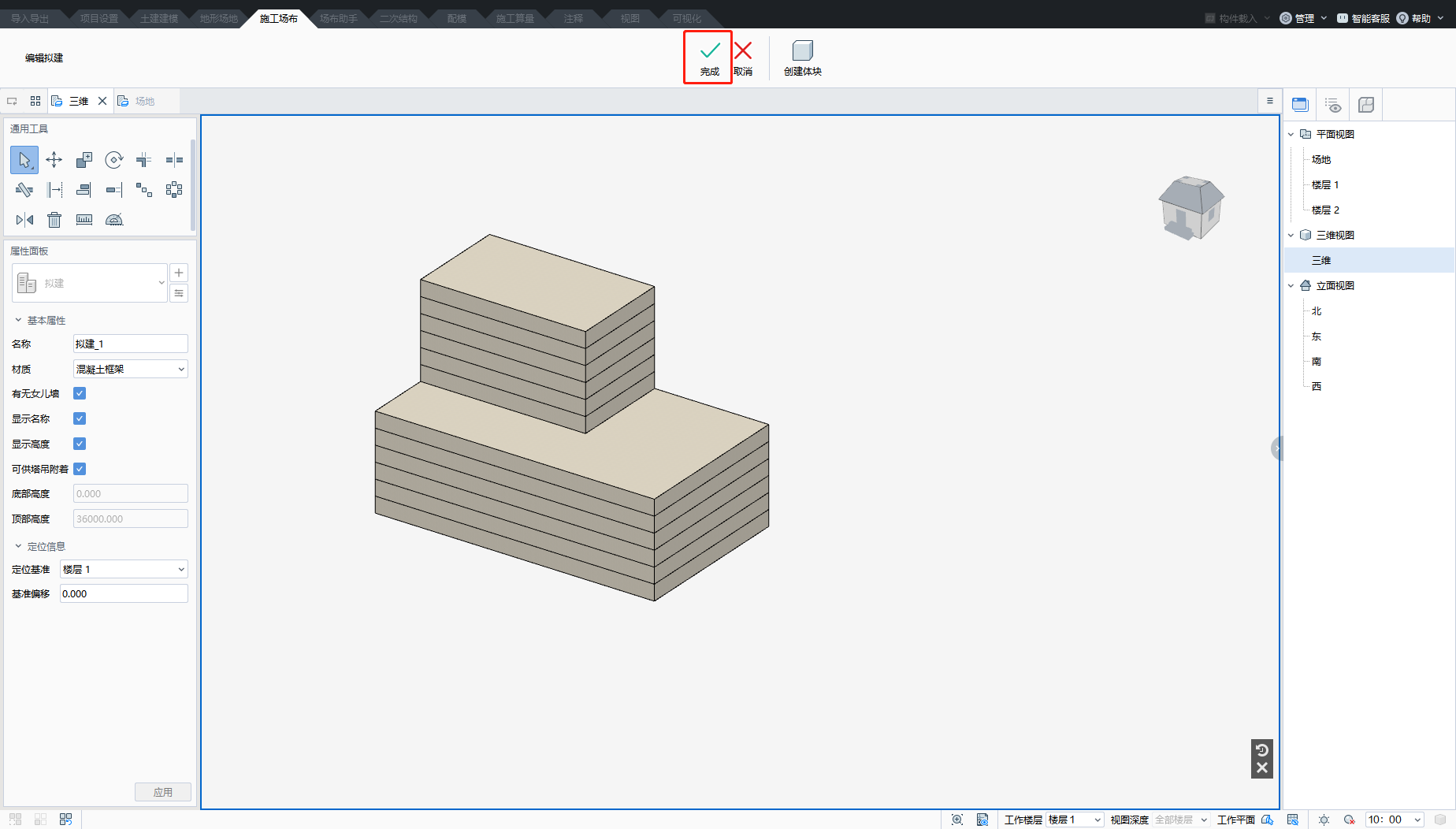

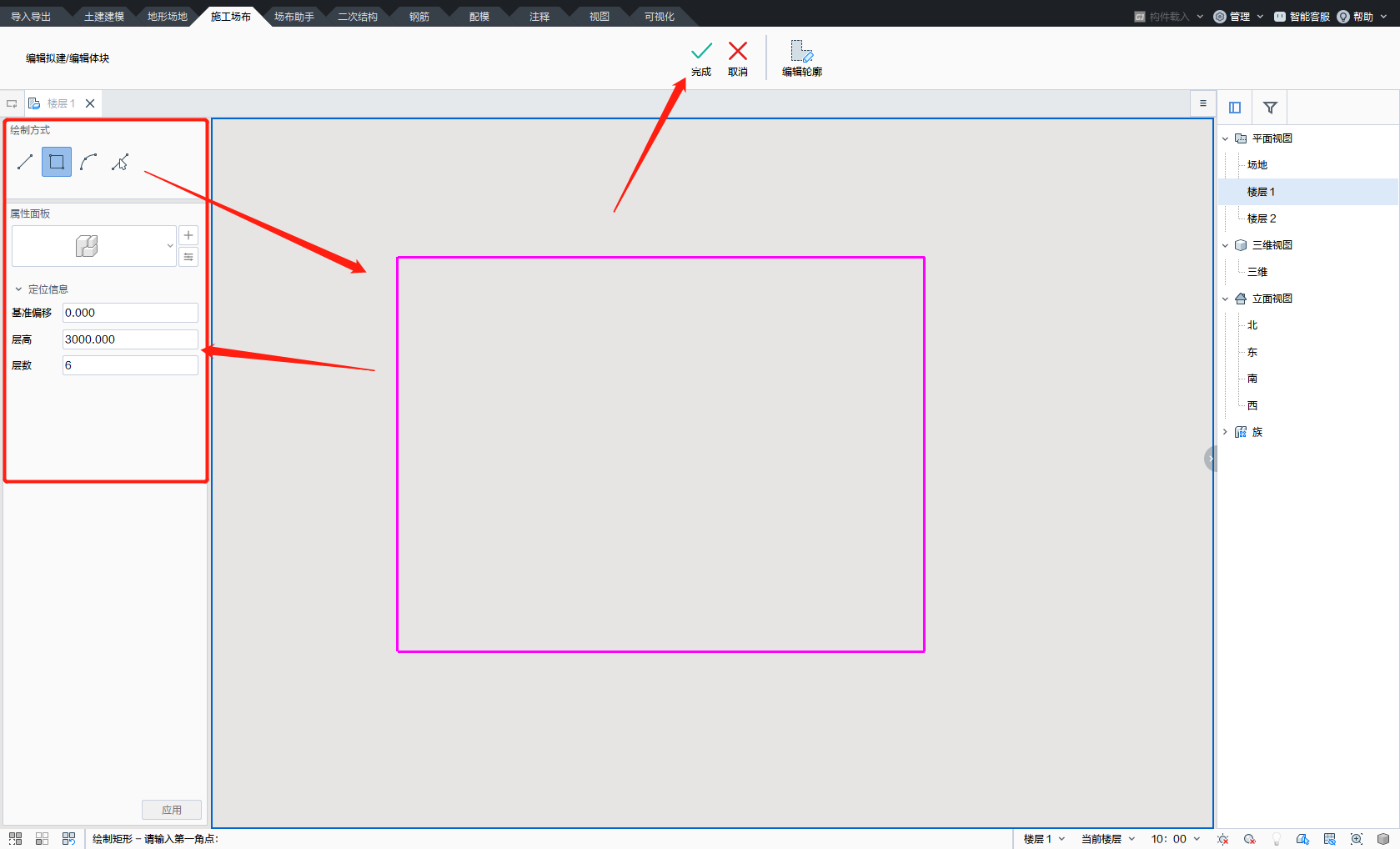

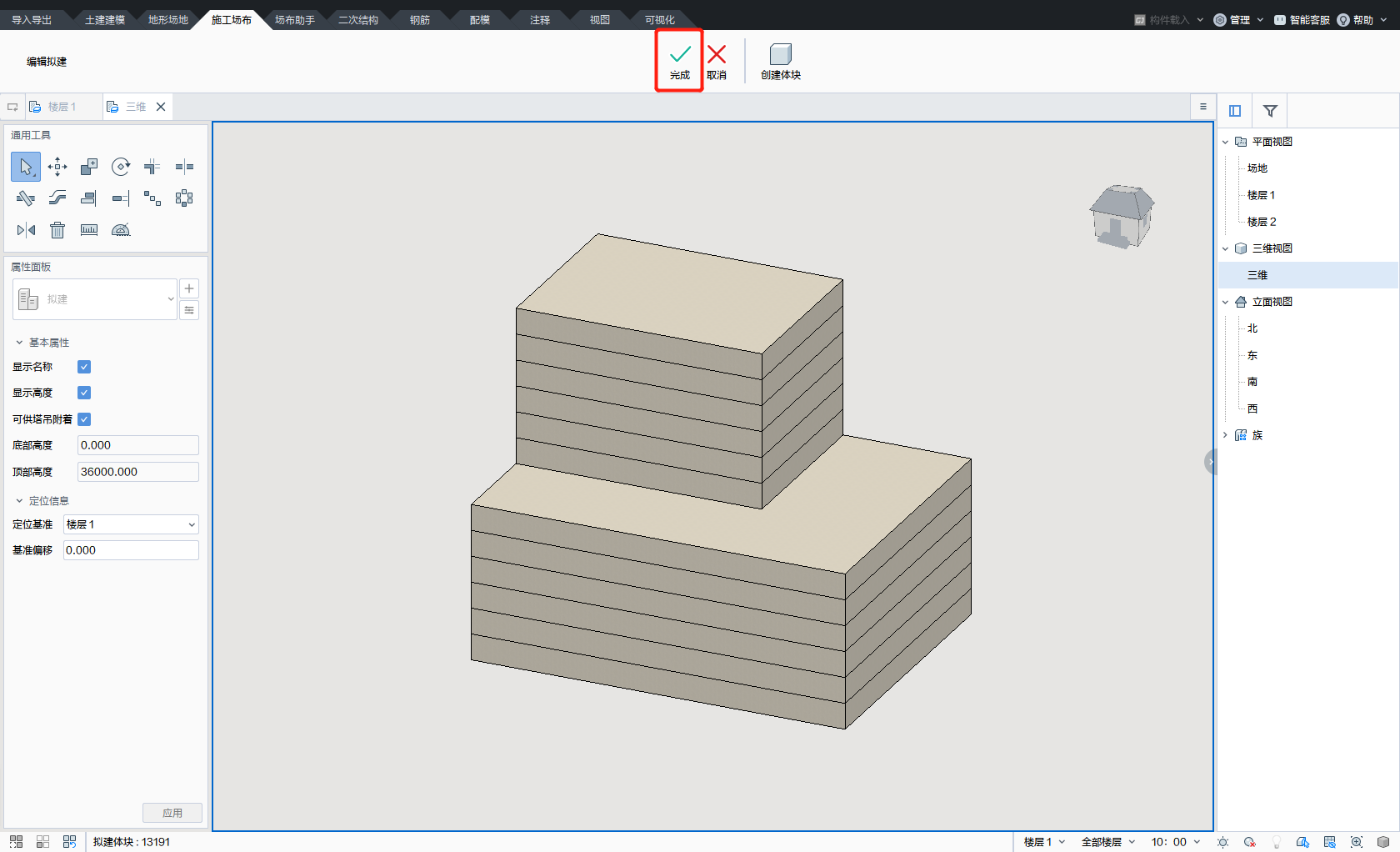

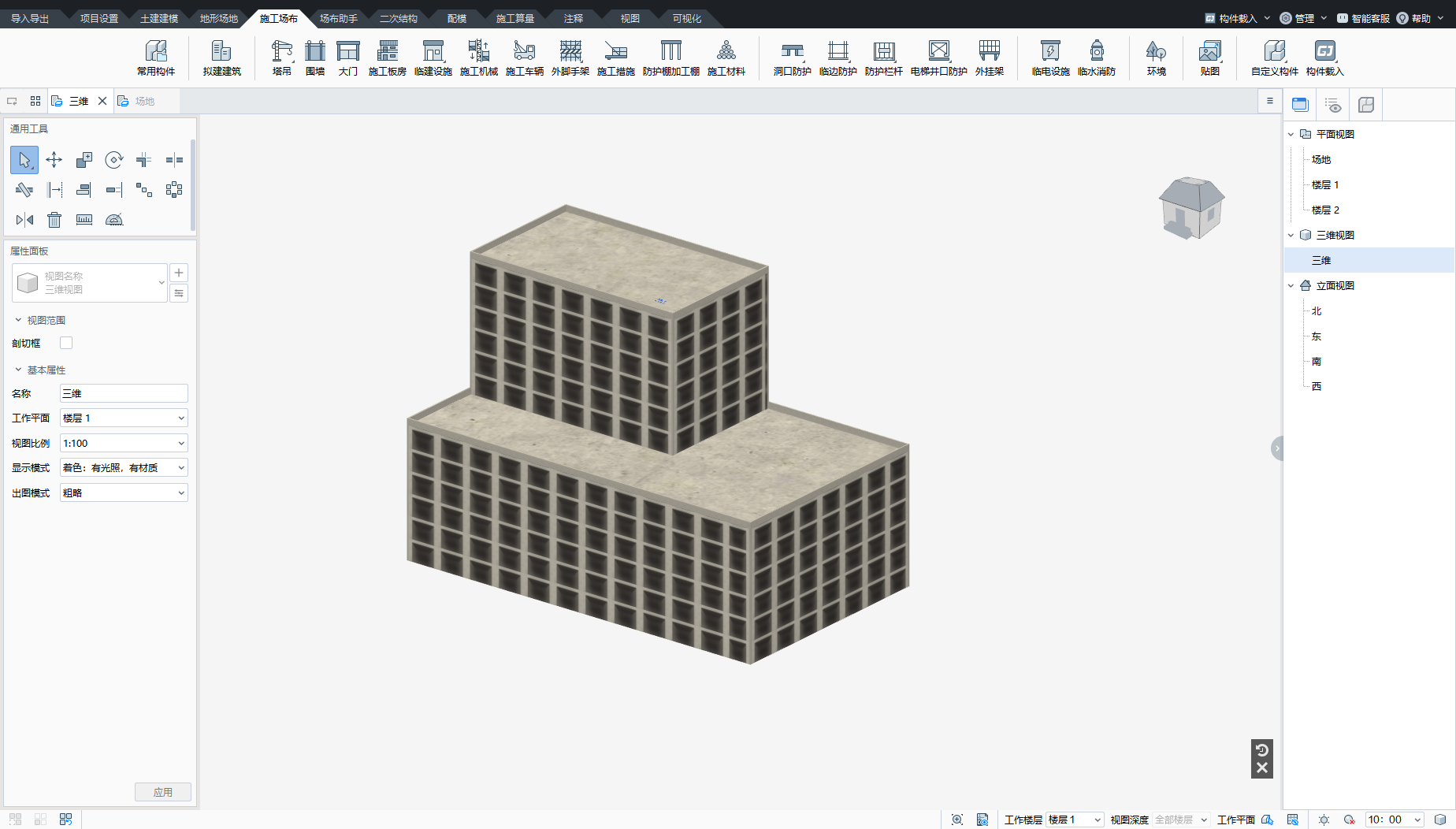

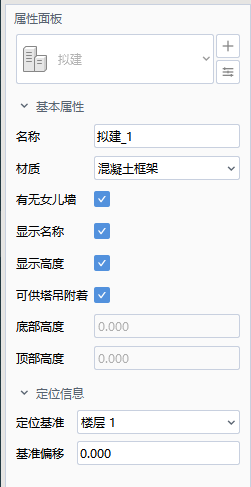

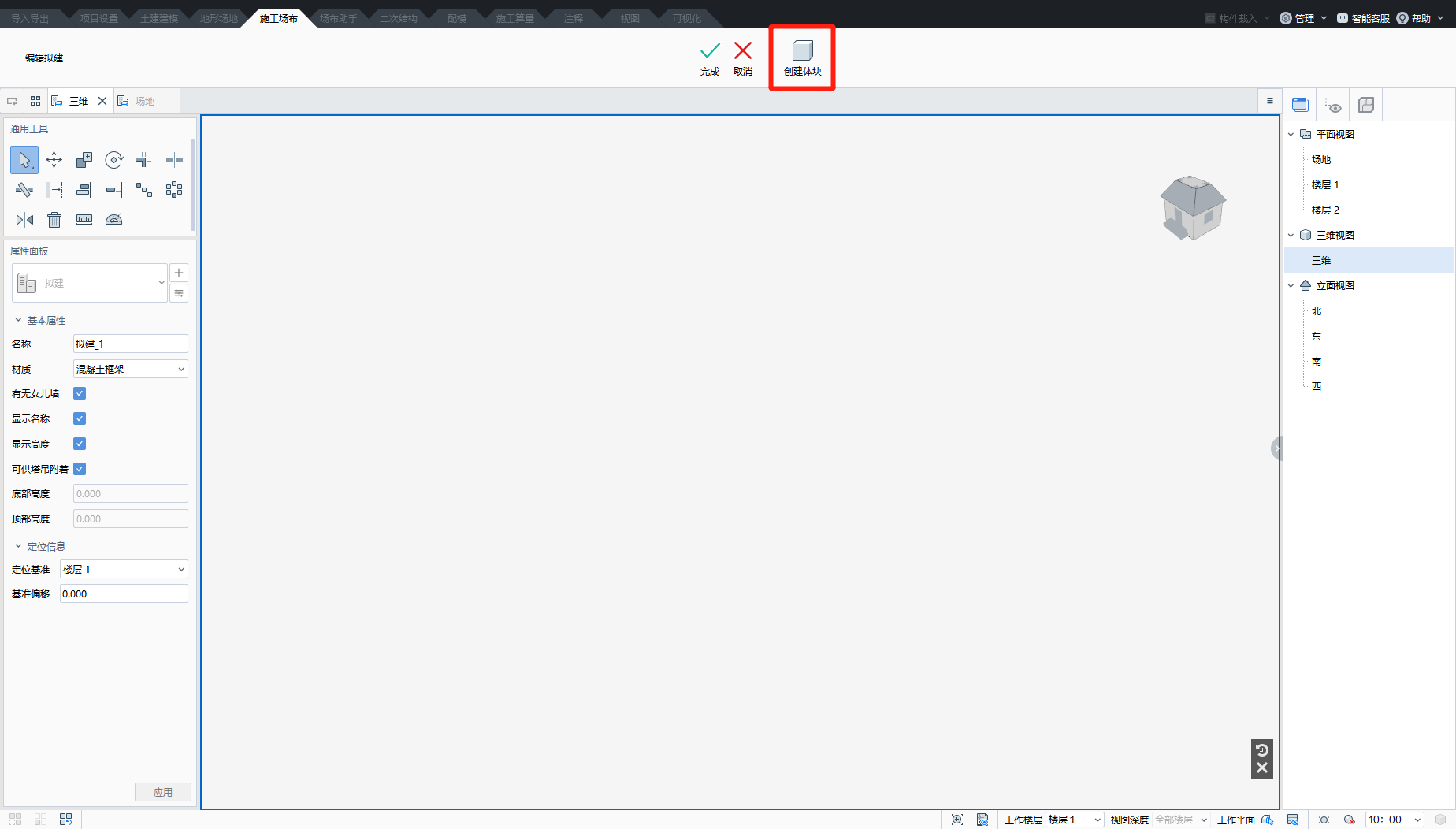

拟建建筑功能是用来在施工场地布置策划中,绘制体块生成概念性的拟建建筑。 特性: * 此功能可建出施工场地中的拟建建筑体块,为一个概念性体块 * 可创建主体+裙房,这类上下轮廓不一致的拟建建筑单体 * 可用体块拼接方式,创建出造型复杂的拟建建筑 * 多种拟建材质可供选择,提供精细化的建筑模型效果 ![](https://img.kancloud.cn/eb/ba/ebbaa5c58af83bb327415780c9dc073c_966x111.png) ## 操作步骤 1、点击上部快捷栏“施工场布”下“拟建建筑”➤ 进入“编辑拟建”界面 ![](https://img.kancloud.cn/4b/b7/4bb785bae8e5c8753fd418ba6e5bf40a_1848x1052.png) >[success] “编辑拟建”模式内,可创建多个拟建体块 2、调整拟建整体属性 ![](https://img.kancloud.cn/6b/2c/6b2ced5f059745c86a7643c2d47ec08f_251x487.png) 基本属性,控制拟建平面视图及出图中的名称及高度显示,控制拟建材质及女儿墙的有无,显示当前拟建自身底部高度、及顶部高度定位信息,控制拟建整体的定位标高。 3、点击上部快捷栏的“创建体块” ➤进入“编辑轮廓线”界面 ![](https://img.kancloud.cn/00/73/0073ec6acb5730b5068142f5efaef3b4_1848x1052.png) 4、在编辑轮廓线界面中绘制轮廓 ➤调整拟建体块属性 ➤点击“编辑轮廓线”右侧的√➤完成拟建体块创建 ![](https://img.kancloud.cn/ee/81/ee81b4ee7323c424eafea2dc15479012_1679x1018.png) 5、选中创建的拟建体块,属性面板中可修改属性 * 总体高度:拟建体块的总高度 * 层高:拟建体块每层的高度 * 层数:拟建体块的层数 * 基准偏移:决定该拟建体块的**底部标高**,为第二步所设置的拟建整体定位标高+此体块的基准偏移 6、重复第2、3、4、5步,绘制上下截面不一致的拟建建筑 ![](https://img.kancloud.cn/bd/21/bd21868ba30c8271addfcfc99a39f924_1848x1052.png) 7、点击“编辑拟建”界面的√ ➤回到项目界面 ![](https://img.kancloud.cn/ba/76/ba763cbd5b5266eab1e154b6a5e00e6e_1848x1052.png) >[success] 在“编辑拟建”的界面中,拟建无材质且不是一个整体;回到项目环境下后,拟建产生材质并成为一个整体,并根据用户选择自动生成/不生成屋面女儿墙。 > 在项目界面中,选中拟建整体调整高度、定位信息属性,则拟建高度、定位信息随之改变。
