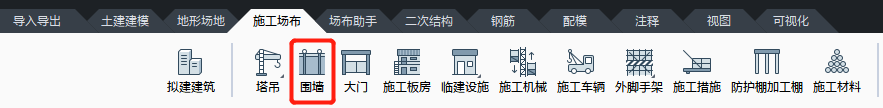

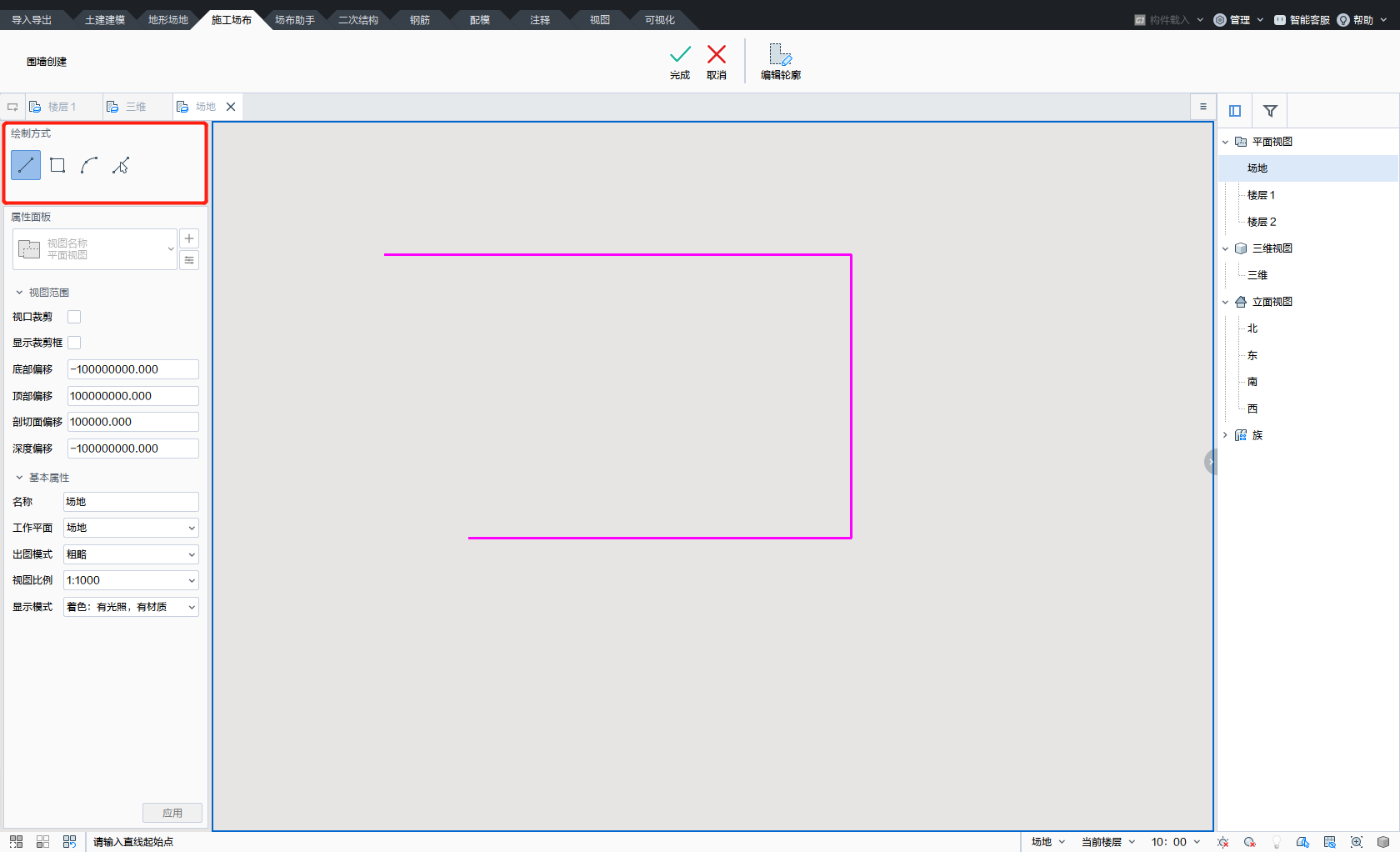

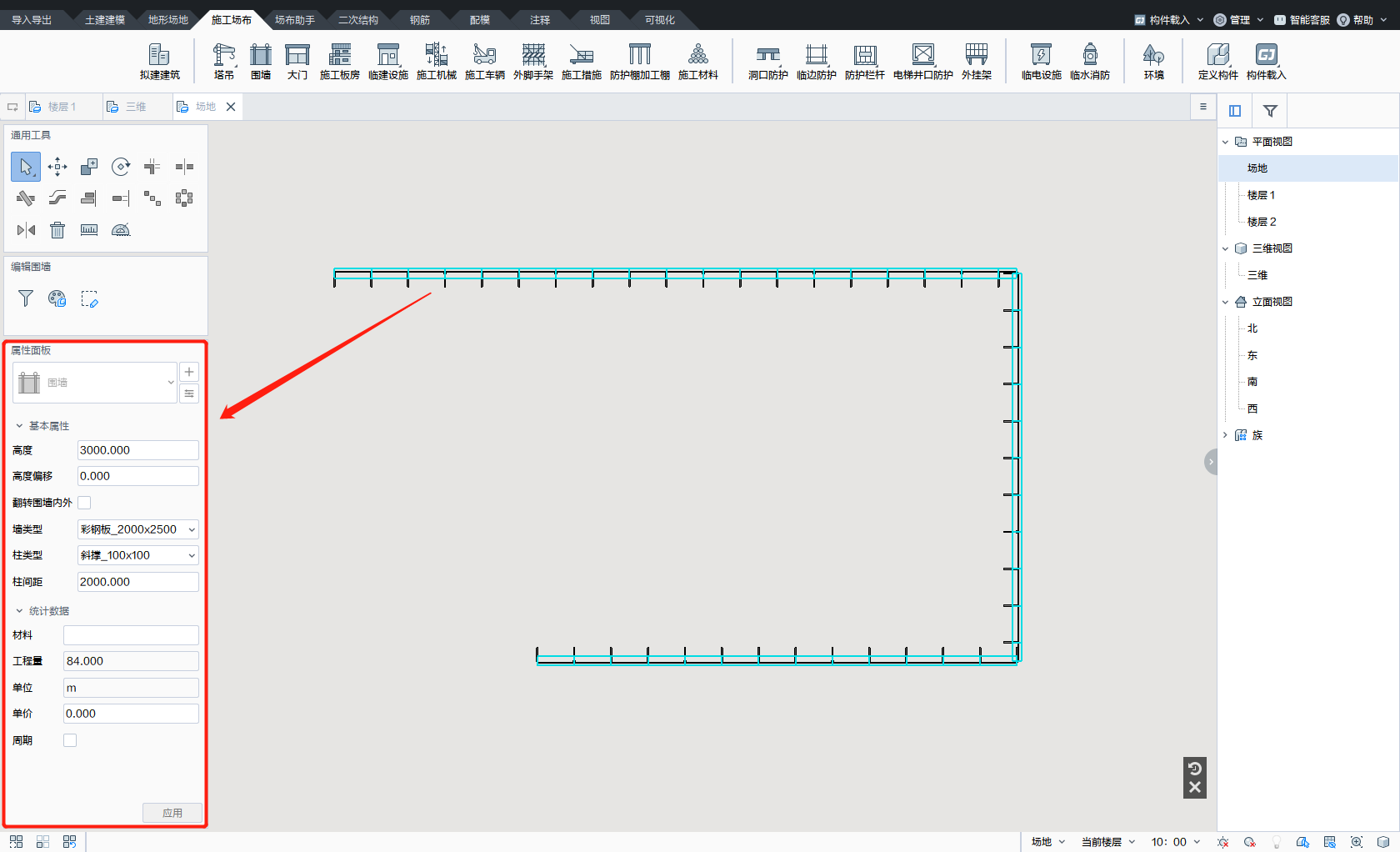

此功能用来在施工场地布置策划中,快速绘制施工围墙、施工围挡等施工措施 ![](https://img.kancloud.cn/e4/95/e495c7a5b28842c66bd0d3048e13cc72_883x108.png) ## 操作步骤 1、点击上部快捷栏“施工场布”的”围墙“命令。 2、进入“围墙创建”窗口,在左侧可改变绘制围墙迹线的编辑方式。 ![](https://img.kancloud.cn/1a/b2/1ab212c2bdaf8ffebb51445015f236f0_1680x1022.png) >[danger] 每次创建围墙仅支持一条连续的迹线。 3、点击“围墙创建”右侧的√。 4、选中围墙,左侧属性面板中,可调整围墙属性。 ![](https://img.kancloud.cn/f7/24/f72416c24dca1a8028f67473f51318f8_1680x1022.png) 围墙属性 (1)高度:围墙高度 (2)高度偏移:围墙底部距地形的距离 **(3)翻转围墙内外:可改变围墙内外方向,勾选即可进行围墙翻转** (4)墙类型:可改变围墙墙身的类型,现在默认有两种类型:彩钢板、砌体、铁艺 (5)柱类型:可改变围墙墙柱的类型,现在默认有两种类型:斜撑、砌体、带灯柱 (6)柱间距:墙柱之间的距离,也就是每面墙的长度。 >[danger] 如果想更改围墙的样式,可在族编辑器中做围墙强身及墙柱的族,并将其族类型变更为“围墙-墙身”及“围墙-墙柱”。然后在项目环境中导入族,即可变更为其他样式。
