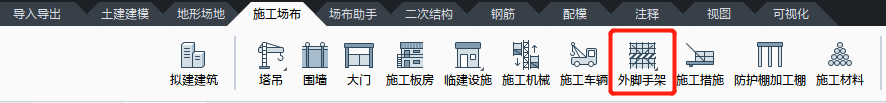

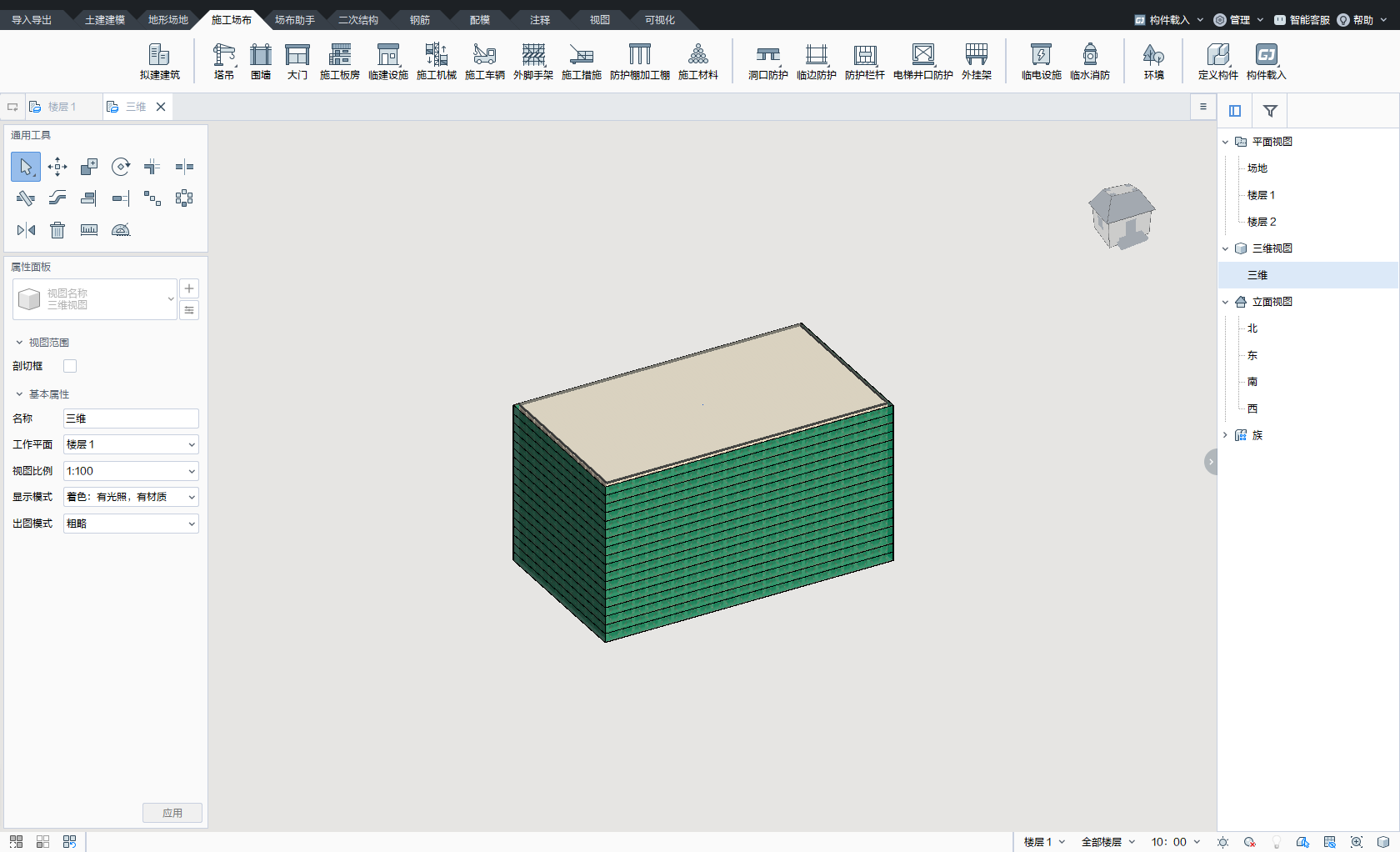

支持自动生成和手动绘制外脚手架。支持创建扣件式、爬架、盘扣式三种架体。 支持直线、弧线脚手架的绘制。 ![](https://img.kancloud.cn/77/7d/777de4f1d78752afaf5c1d15b67db26e_1706x124.png) ## 1、自动生成 操作步骤: 1、点击上部快捷栏“施工场布”的“外脚手架”-点击“自动生成” ![](https://img.kancloud.cn/ed/af/edaf0688d66c894a5d8ac363476570b3_1920x1038.png) 2、选择拟建体(当存在多个拟建时,支持框选) ![](https://img.kancloud.cn/dd/15/dd153dda95014d1f5694da1910cf0a3c_1920x1038.png) 3、出现“自动生成脚手架”的设置面板,调整相关参数 ![](https://img.kancloud.cn/3b/a7/3ba7ebebd153cad1213a23e0a29c29d1_1920x1039.png) 其中,“排布范围”用来确定架体排布方式(落地式、悬挑式)、底部标高及总高度,“架体”用来确定架体的类型、排距和与建筑的间距。 ![](https://img.kancloud.cn/be/13/be13459fdbec589a978eff0a6c179a9a_302x343.png) 4、点击排布后,外脚手架就自动生成了。 ![](https://img.kancloud.cn/8f/d6/8fd6f7ddee482207751120ef7be60b4f_1920x1038.png) ## 2、手动绘制 操作步骤: 1、点击“脚手架”-绘制 2、选择架体类型,可选扣件式、爬架、盘扣式,架体默认从内轮廓绘制,与建筑间距输入数值。 3、视图中绘制架体 ![](https://img.kancloud.cn/4f/ee/4feed32ad1f6a0f81b7561ec2dc783d8_1680x1022.png) 属性: 选中架体,在属性面板中可以调整架体的高度、架体排距。 点击齿轮,出现“类型参数”,可以调整架体类型、脚手板类型。 ![](https://img.kancloud.cn/f4/1c/f41c442091cf676536c88045be6414c4_607x456.png) 以上生成的外脚手架,如果需要放置施工电梯、卸料平台、安全通道,软件会自动扣减外脚手架。 ![](https://img.kancloud.cn/68/27/68277fdef9b15b3ca764597b7d3a17c1_699x810.png)
