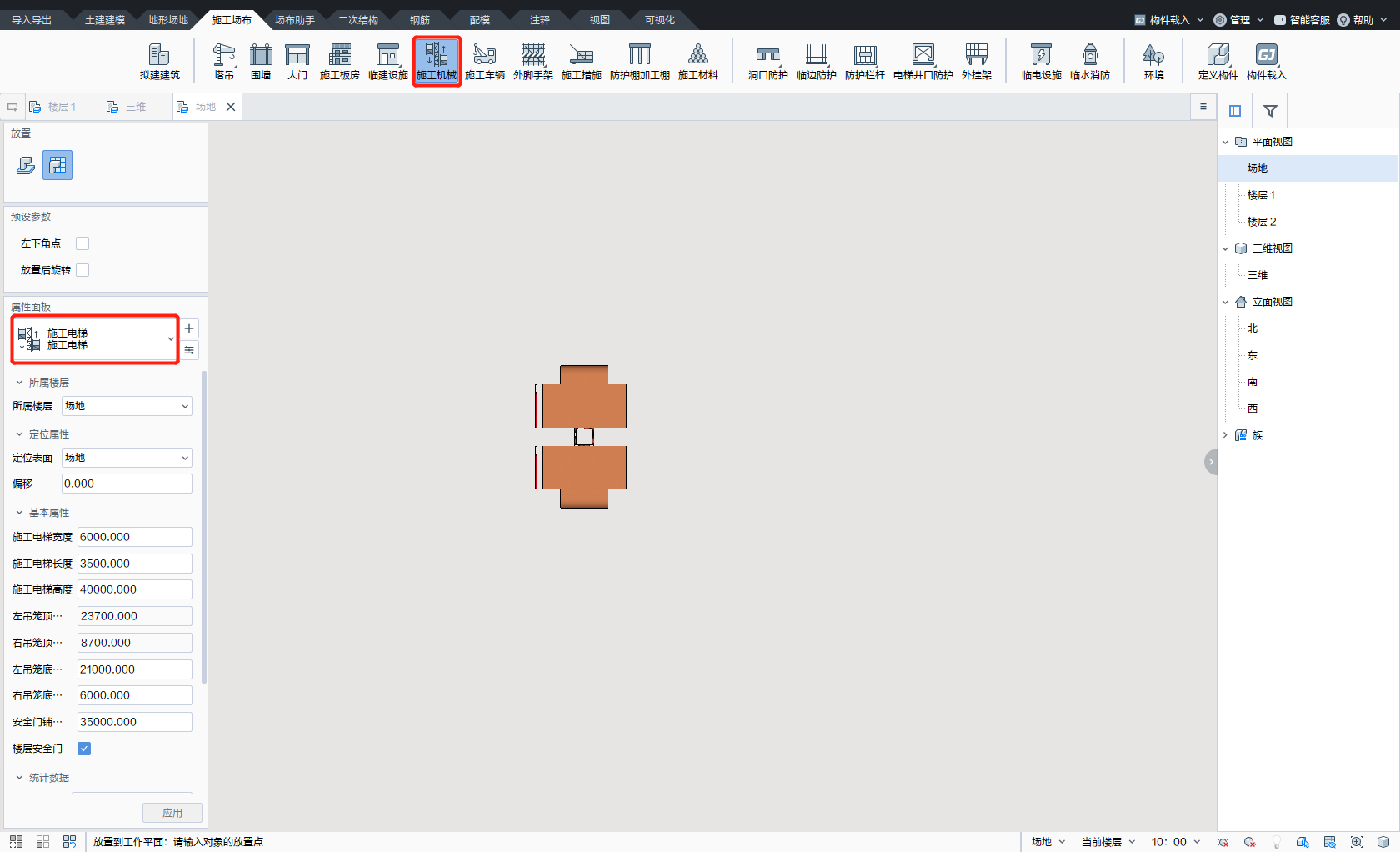

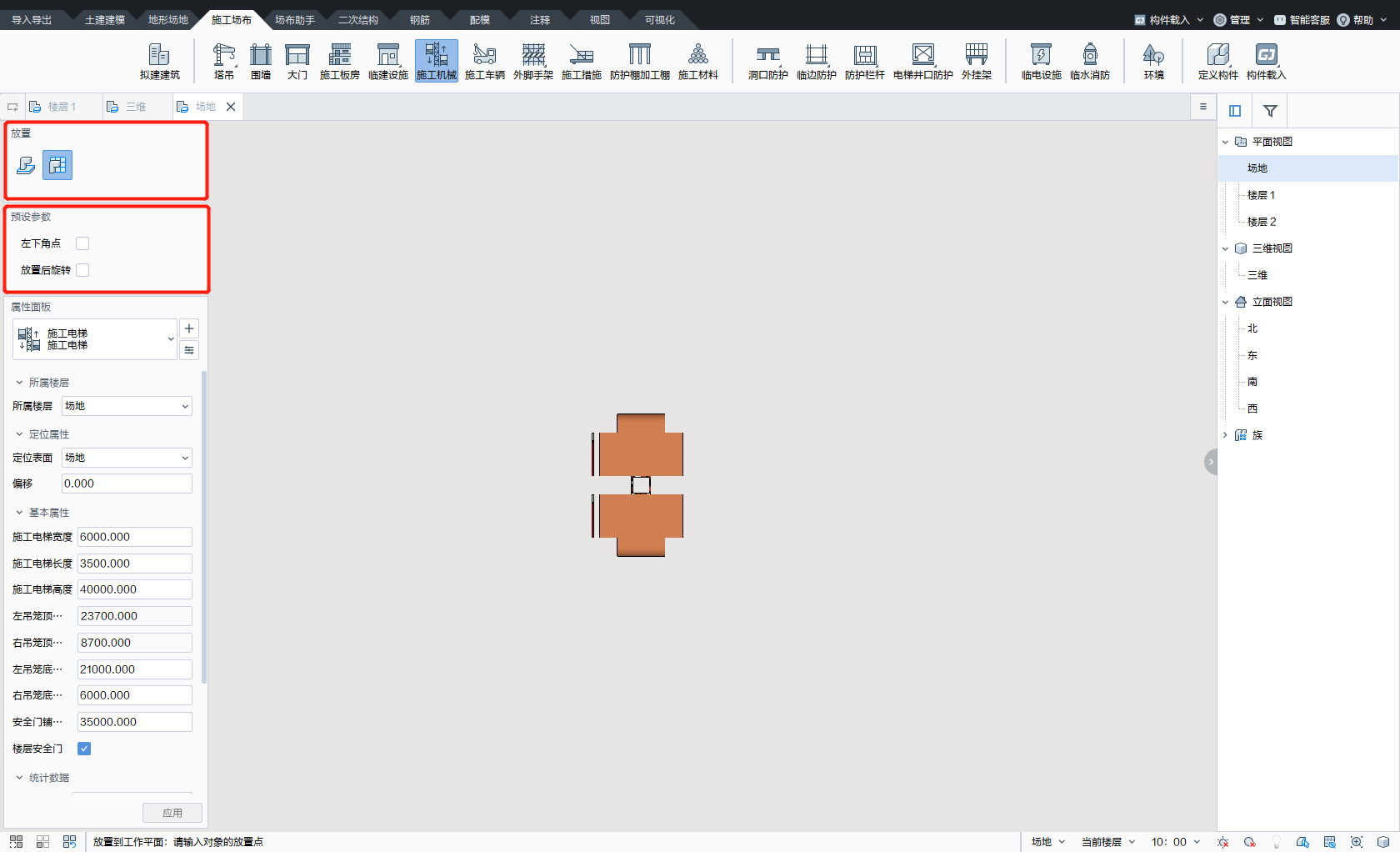

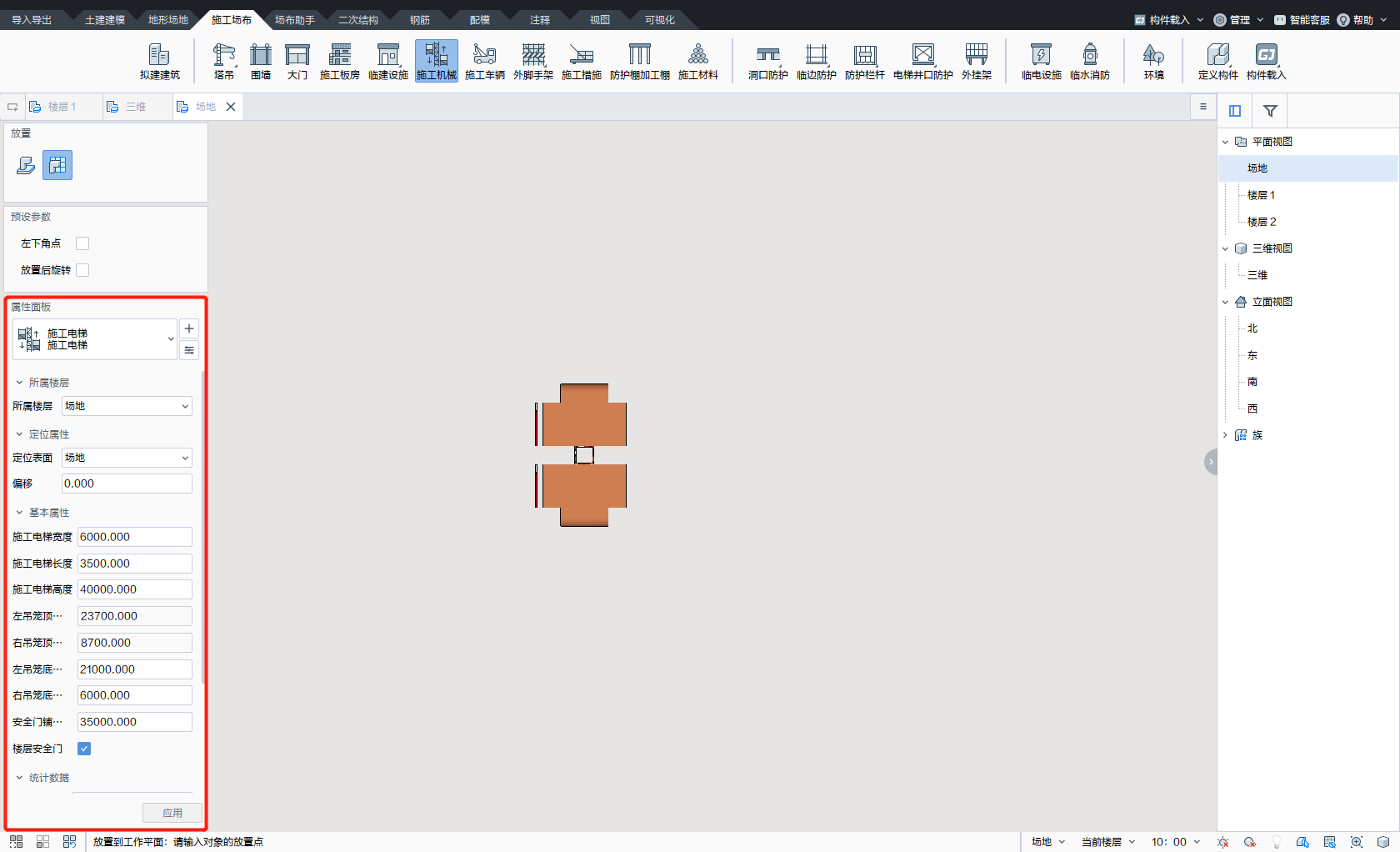

供用户快速进行三维场地布置的常用施工设施,如:施工措施、防护棚/加工棚、施工材料、临电设施、临水消防、安全体验、环境景观。每类构件如需更多种类,支持从云族库下载,也可通过构件编辑器进行扩展。 ![](https://img.kancloud.cn/10/6b/106b2bd45e4bc1c5f85426260b66e610_891x112.png) ## 1.非参数化点式构件 #### 1.1 功能介绍 大多数施工场布构件均属此类,此类构件仅需鼠标点击放置在项目上即可,无任何参变属性。 #### 1.2 操作步骤 以构件“直条钢筋”为例。 1、点击上部快捷栏“施工场布”的“施工材料”——在属性面板中,构件类别选择为“直条钢筋”。 ![](https://img.kancloud.cn/21/5e/215eef237a753a536c56c21b07eaf3db_1680x1022.png) 2、左侧设置中调整放置信息——预设参数中调整放置方式——放置构件 ![](https://img.kancloud.cn/76/45/7645c79c4c8f7a72fe68af83921089fd_1680x1022.png) >[danger] 定位到地形表面:构件底标高(即定位表面)变为已绘制的地形。 > 定位到工作平面:构件底标高(即定位表面)变为“楼层管理”中的楼层标高。 3、选中构件——修改属性 ![](https://img.kancloud.cn/94/b7/94b749fd745ef0454e04330117b2d52b_1680x1022.png) 选中构件后,属性面板中可修改“所属楼层”、“定位表面”、“偏移”属性。 4、点击属性面板中的+,可增加施工电梯类型。 ![](https://img.kancloud.cn/1b/6a/1b6aada76f43f490717f57f3ebce21b6_1680x1022.png) ## 2.参数化点式构件 #### 2.1 功能介绍 少数施工场布构件属此类,此类构件存在参变属性,在属性列表更改属性后,构件形体会发生变化。 #### 2.2 操作步骤: 以构件“施工电梯-含安全架体”为例。 1、点击上部快捷栏“施工场布”的“施工机械”——在属性面板中,构件类别选择为“施工电梯”。 ![](https://img.kancloud.cn/26/90/26906c705a2e89c2be3923ddddf45f47_1680x1022.png) 2、左侧设置中调整放置信息——预设参数中调整放置方式——放置构件 ![](https://img.kancloud.cn/8c/36/8c362181c02a18c43fc3088483b7d415_1680x1022.png) 4、选中施工电梯,在左侧属性面板中可调整该构件参数化属性。 ![](https://img.kancloud.cn/e2/e9/e2e90d5523e70abd237762e0d3762c85_1680x1022.png) 5、点击属性面板中的+,可增加施工电梯类型。 ![](https://img.kancloud.cn/51/c8/51c867108edc72c865856aaf7b16d50f_1680x1022.png)
