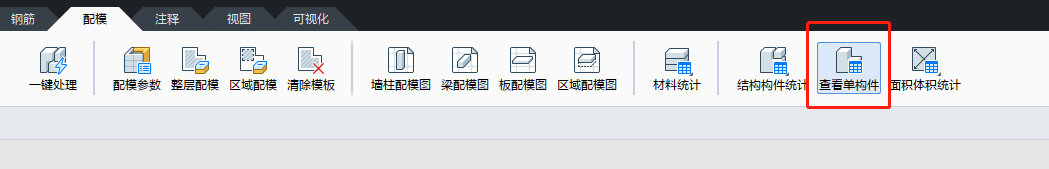

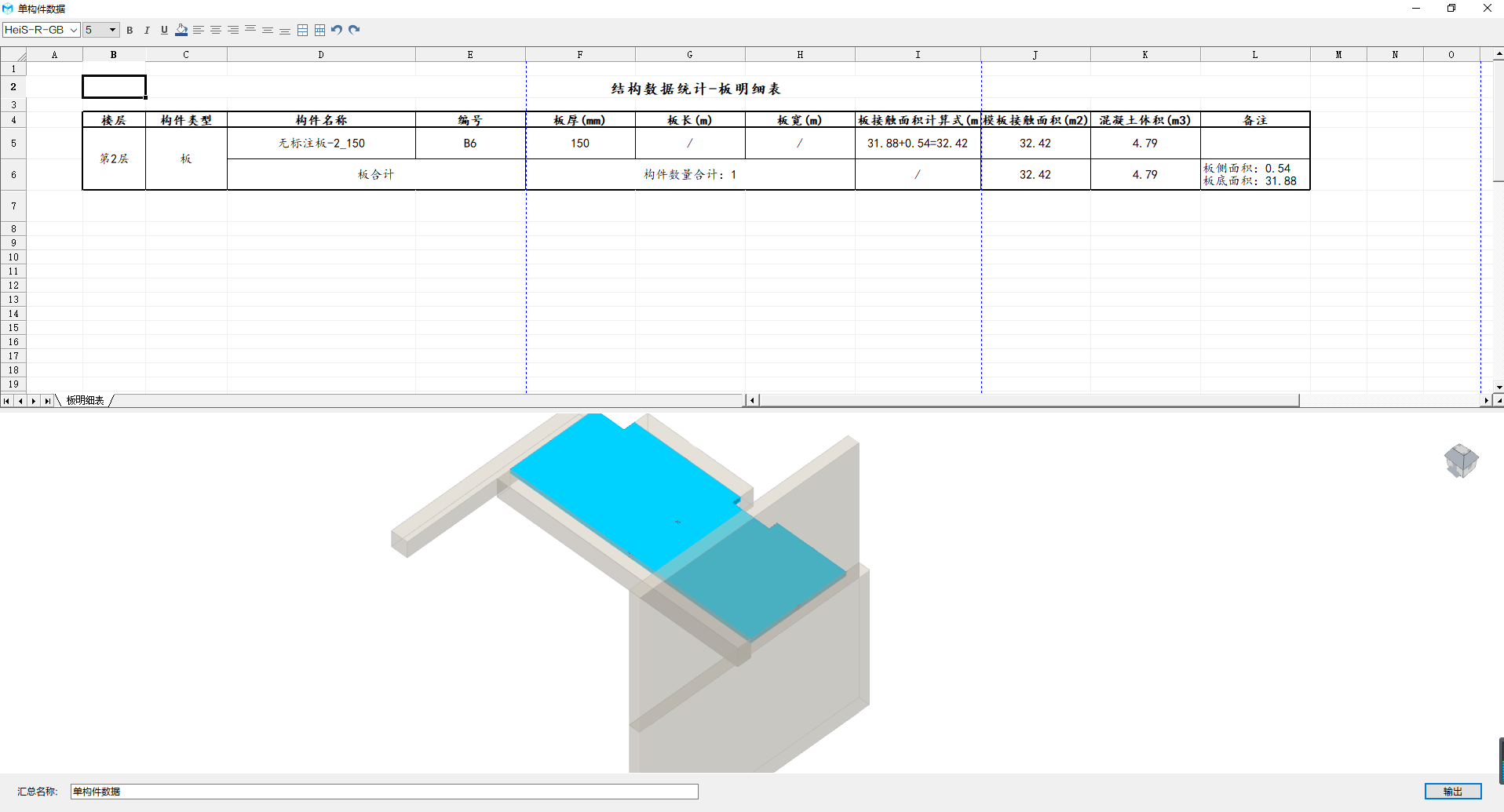

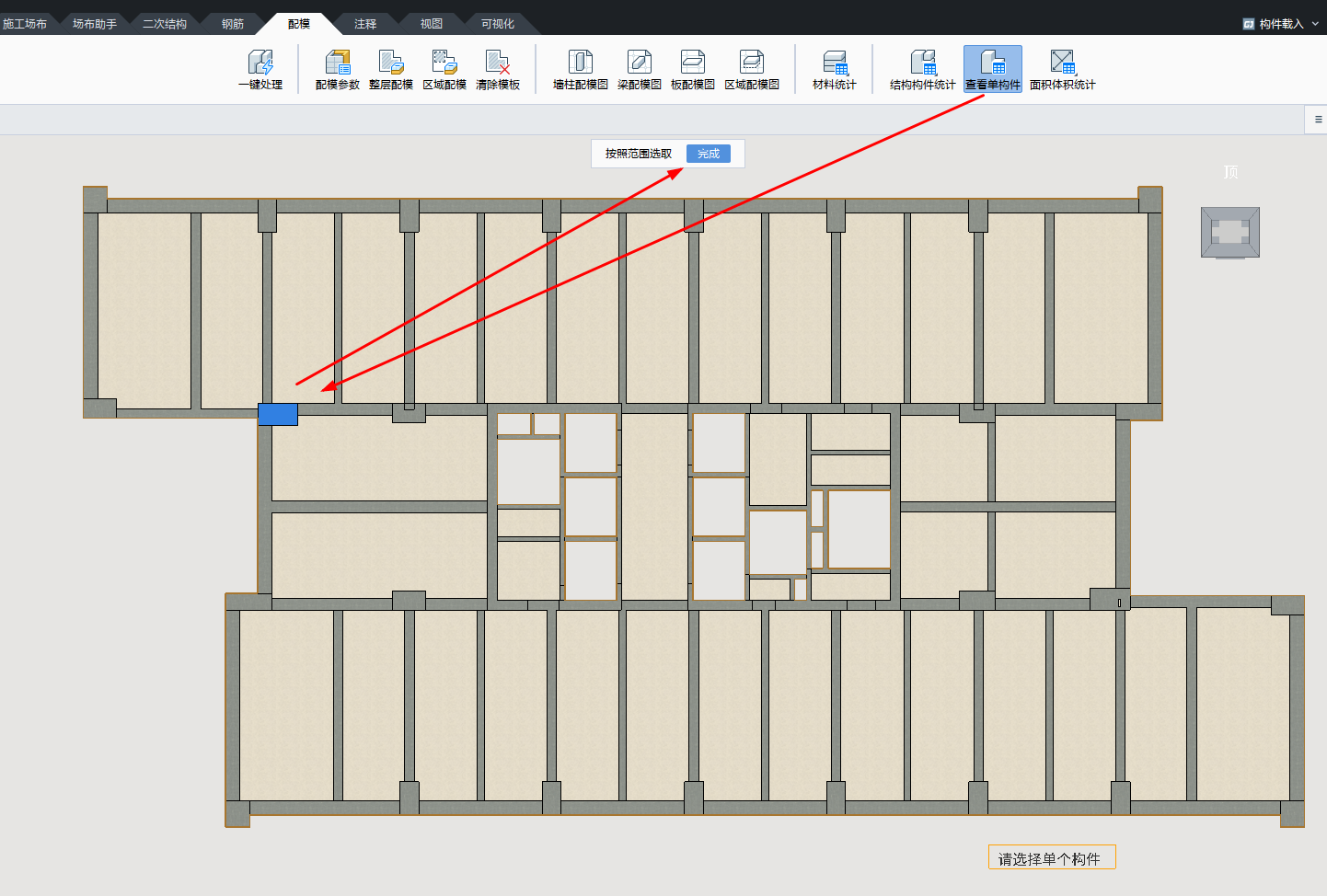

![](https://img.kancloud.cn/8b/94/8b943d14a6d86f20341d4e2f78444fd9_1084x106.png) ### **查看单构件** ***** **使用背景:** 可以查看单构件的空间位置关系,相邻构件关系,用于符合模板接触面积计算结果。 >[warning] 查看单构件前,该构件需已进行模板接触面积计算,计算操作详见[模板接触面积](%E6%A8%A1%E6%9D%BF%E6%8E%A5%E8%A7%A6%E9%9D%A2%E7%A7%AF-%E4%BD%93%E7%A7%AF.md) **操作步骤1:** 1. 单击“配模”选项卡➤单击“查看单构件” 2. 选择要查看的单个构件➤点击“完成” ![](https://img.kancloud.cn/36/e1/36e1ace062491d823c26968c8b05c3b9_1134x366.png) 3. 弹出单构件数据页面,可查看其模板接触面积计算明细和局部三维模型 ![](https://img.kancloud.cn/cd/01/cd019b68a8ab0ca15a73c7226377388b_1919x1040.png) **操作步骤2:** 1. 在模板接触面积的明细表中,选择一个构件条目(表格中一行的任一单元格)➤单击箭头位置的“查看单构件”按钮 ![](https://img.kancloud.cn/eb/46/eb4623c40e230328399e27843c55e181_1828x579.png) 2. 弹出单构件数据页面,可查看其模板接触面积计算明细和局部三维模型 ![](https://img.kancloud.cn/ad/93/ad93a85e8ef454987df1187f91de08dd_1920x1038.png)
