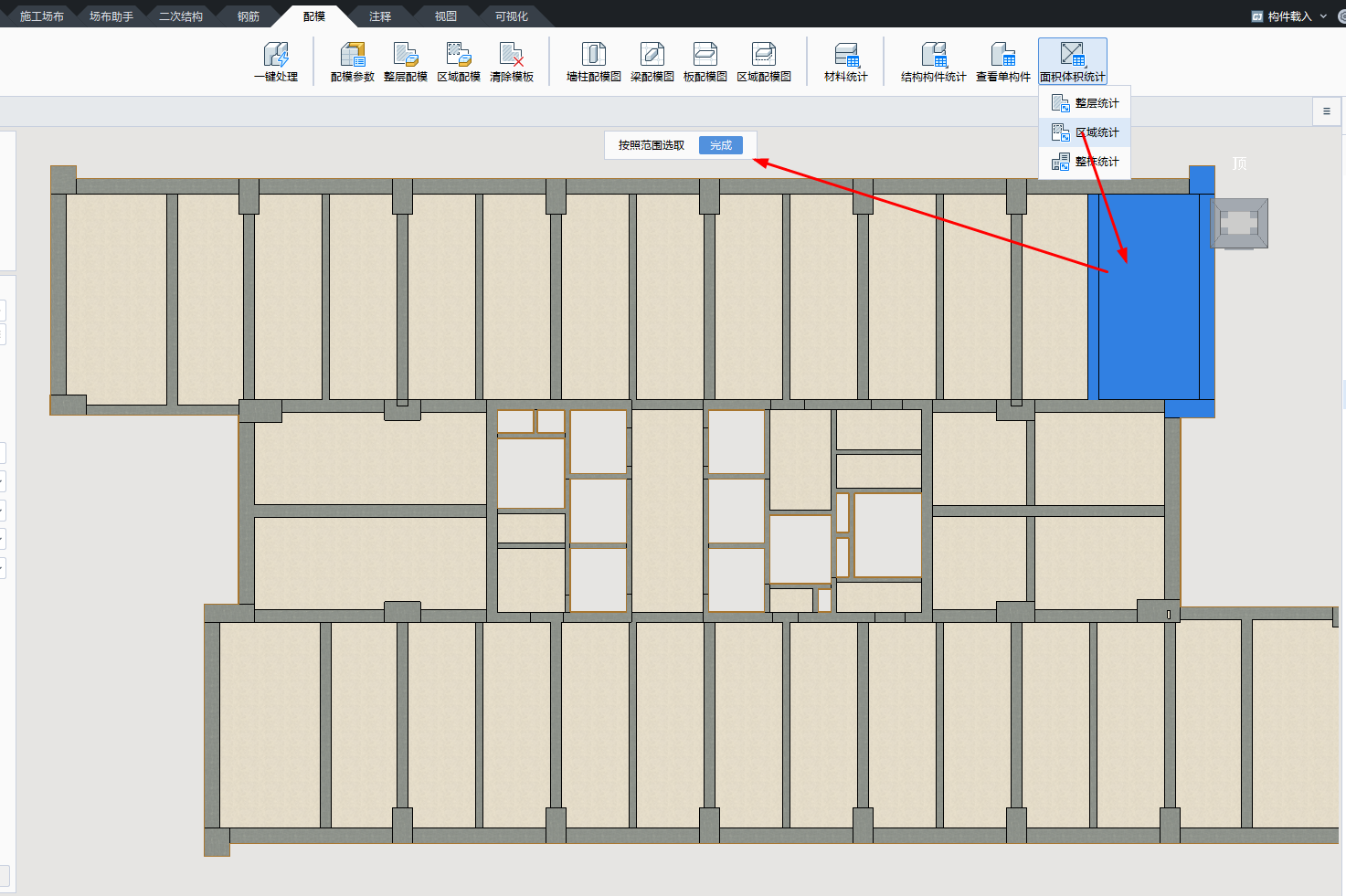

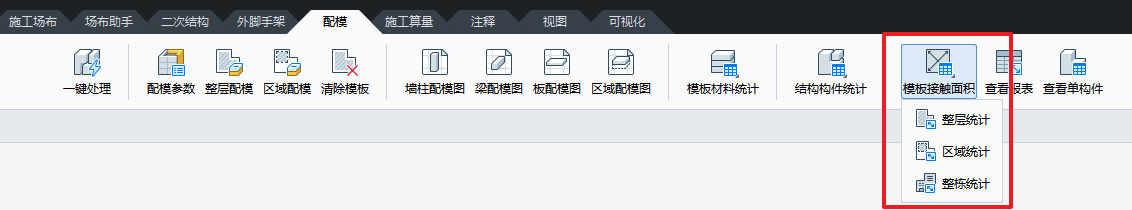

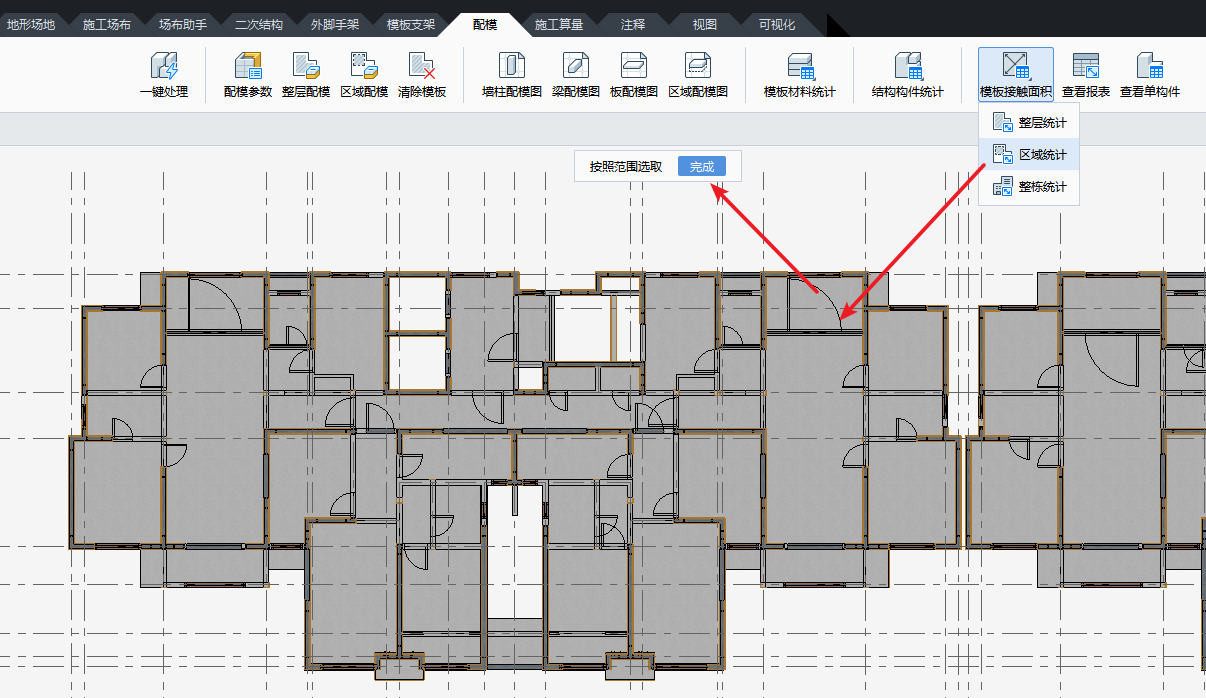

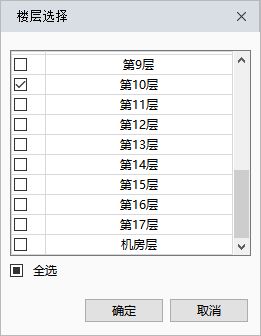

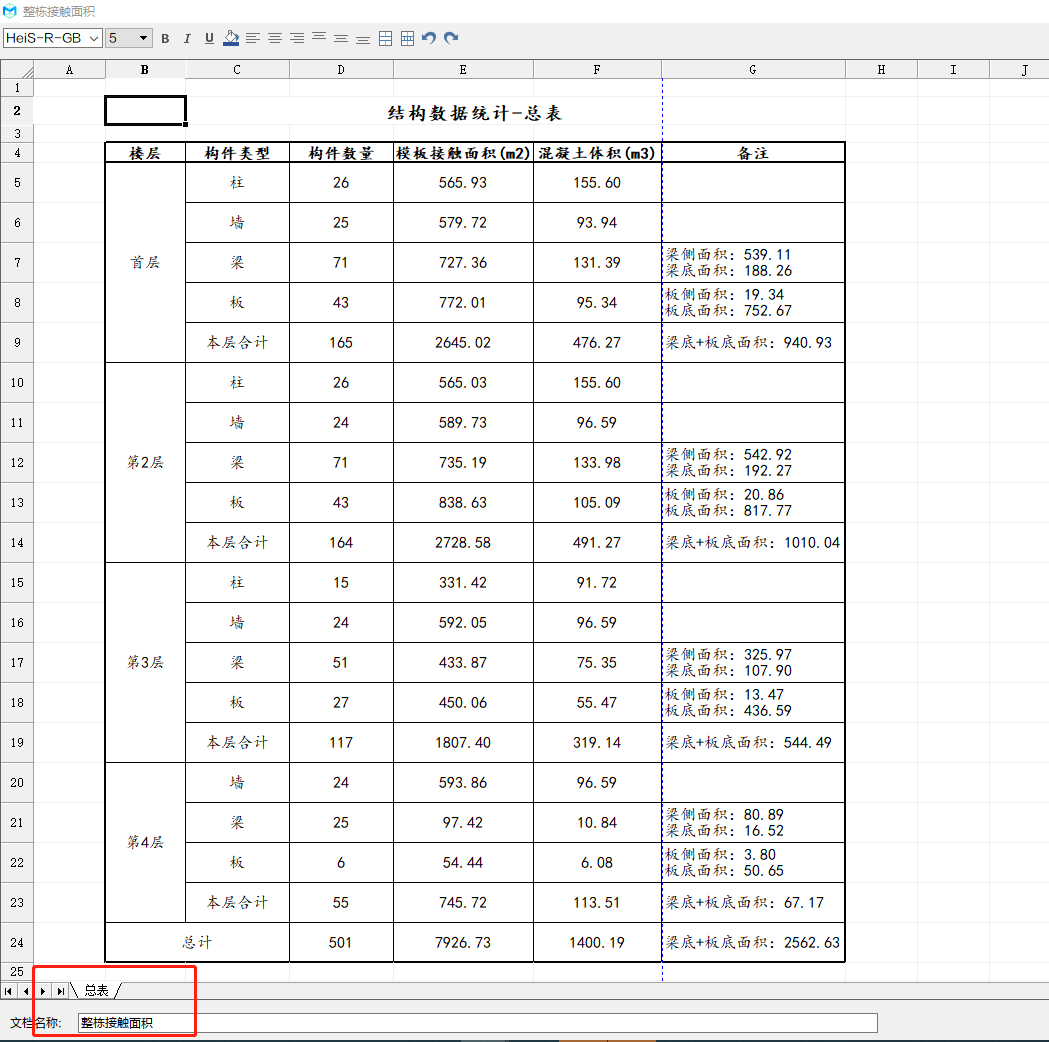

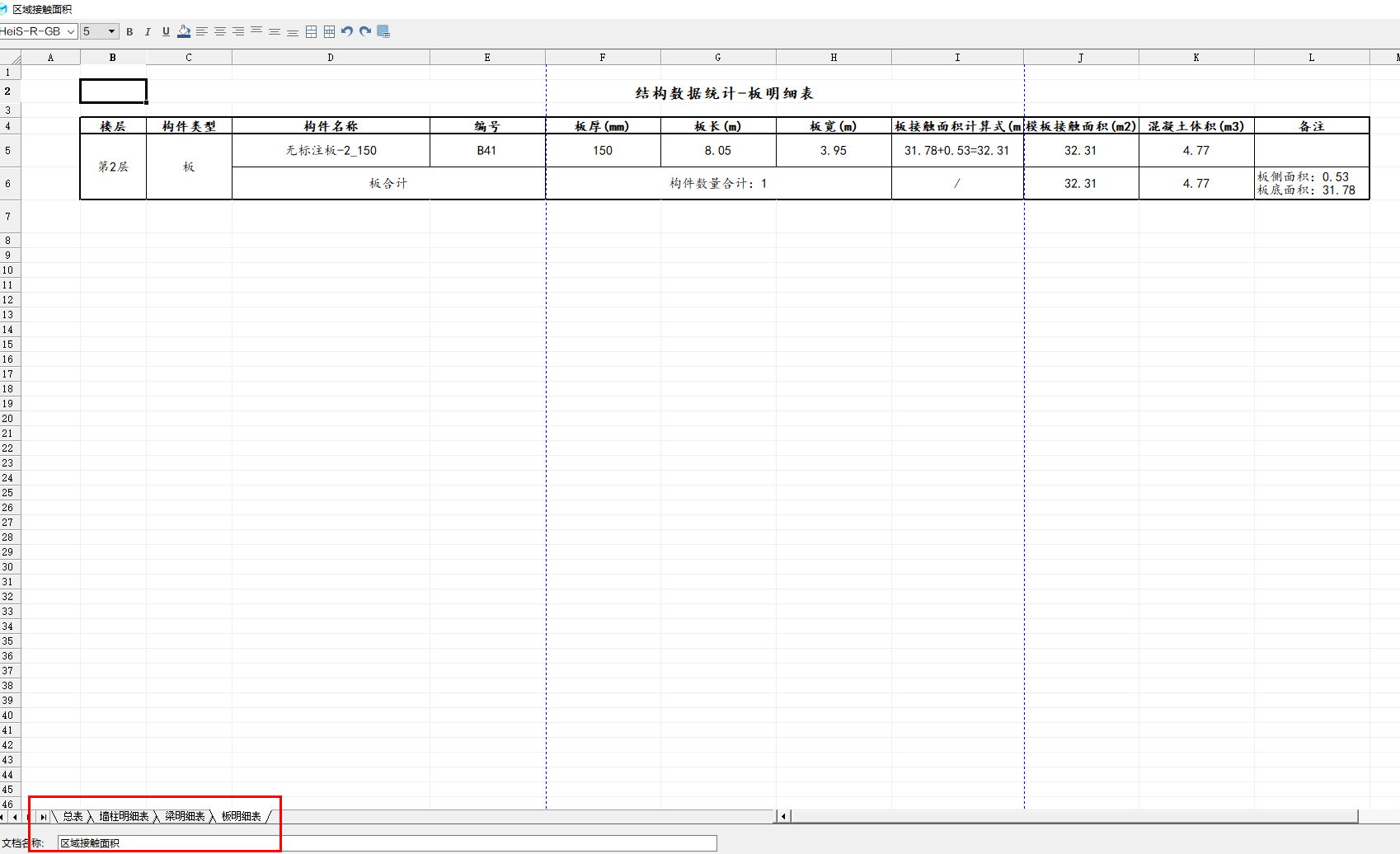

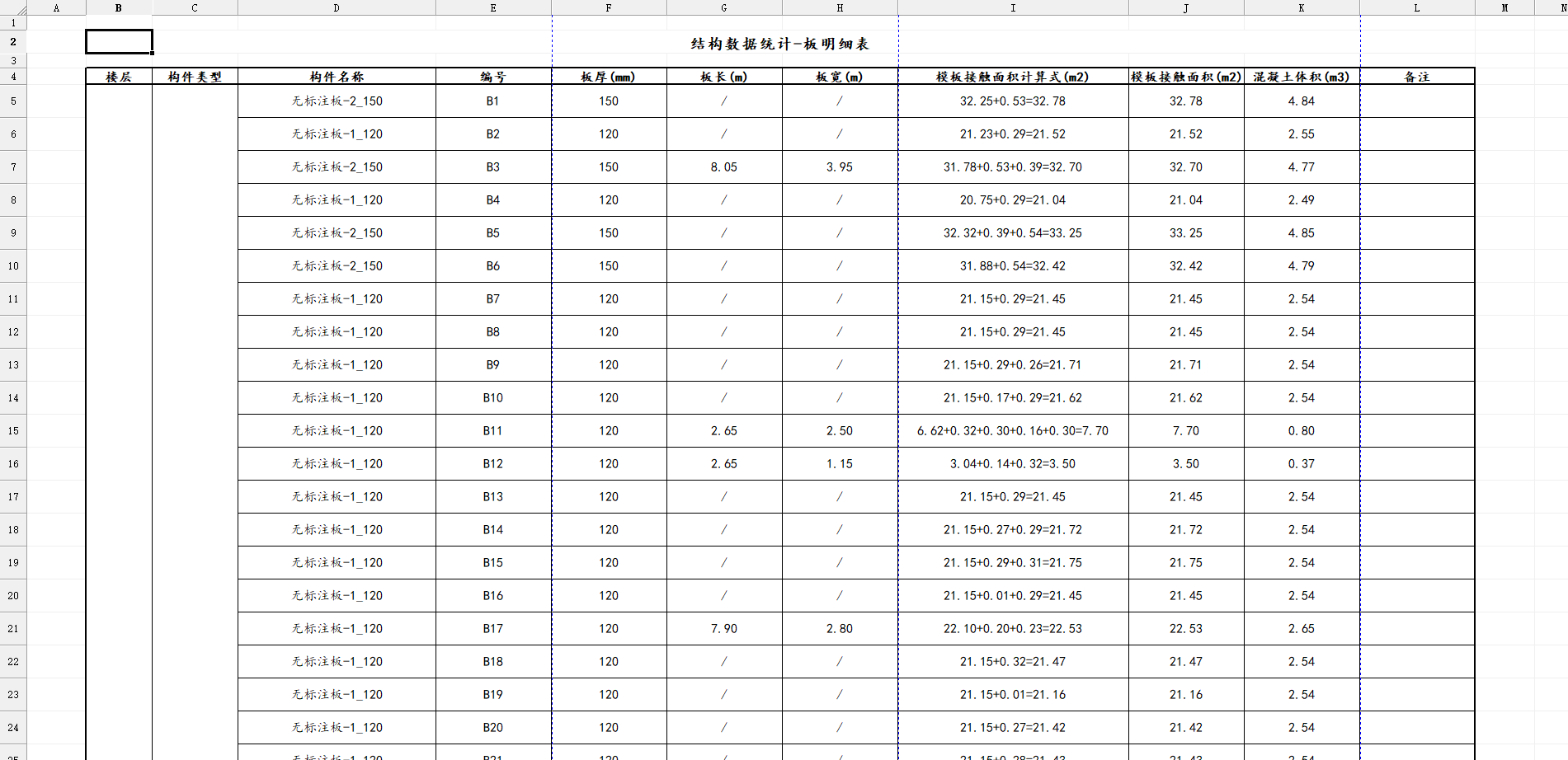

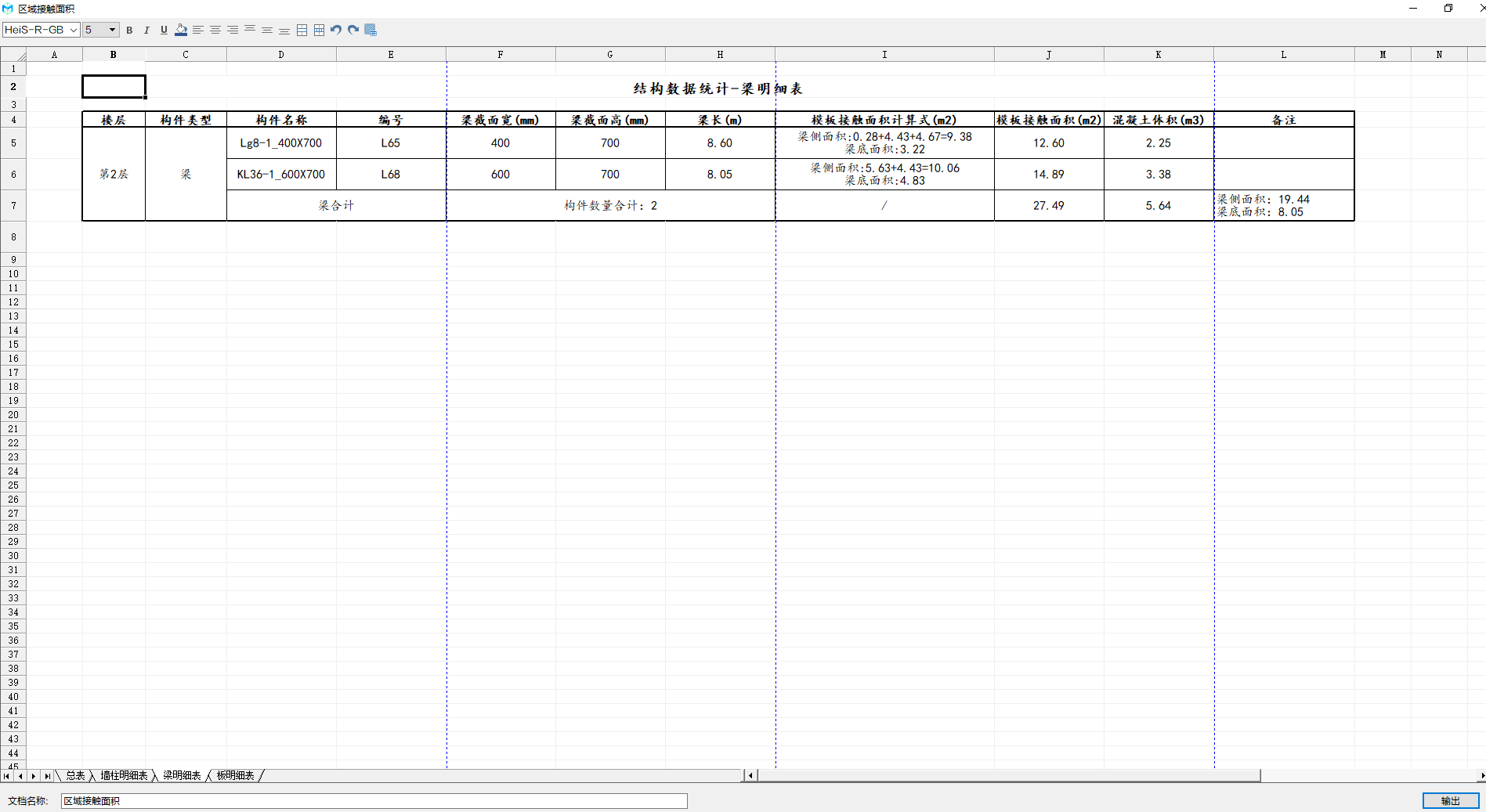

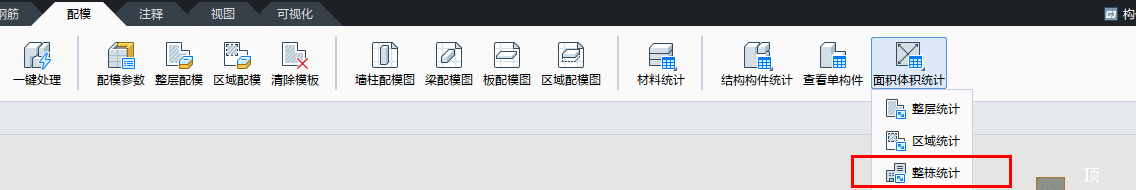

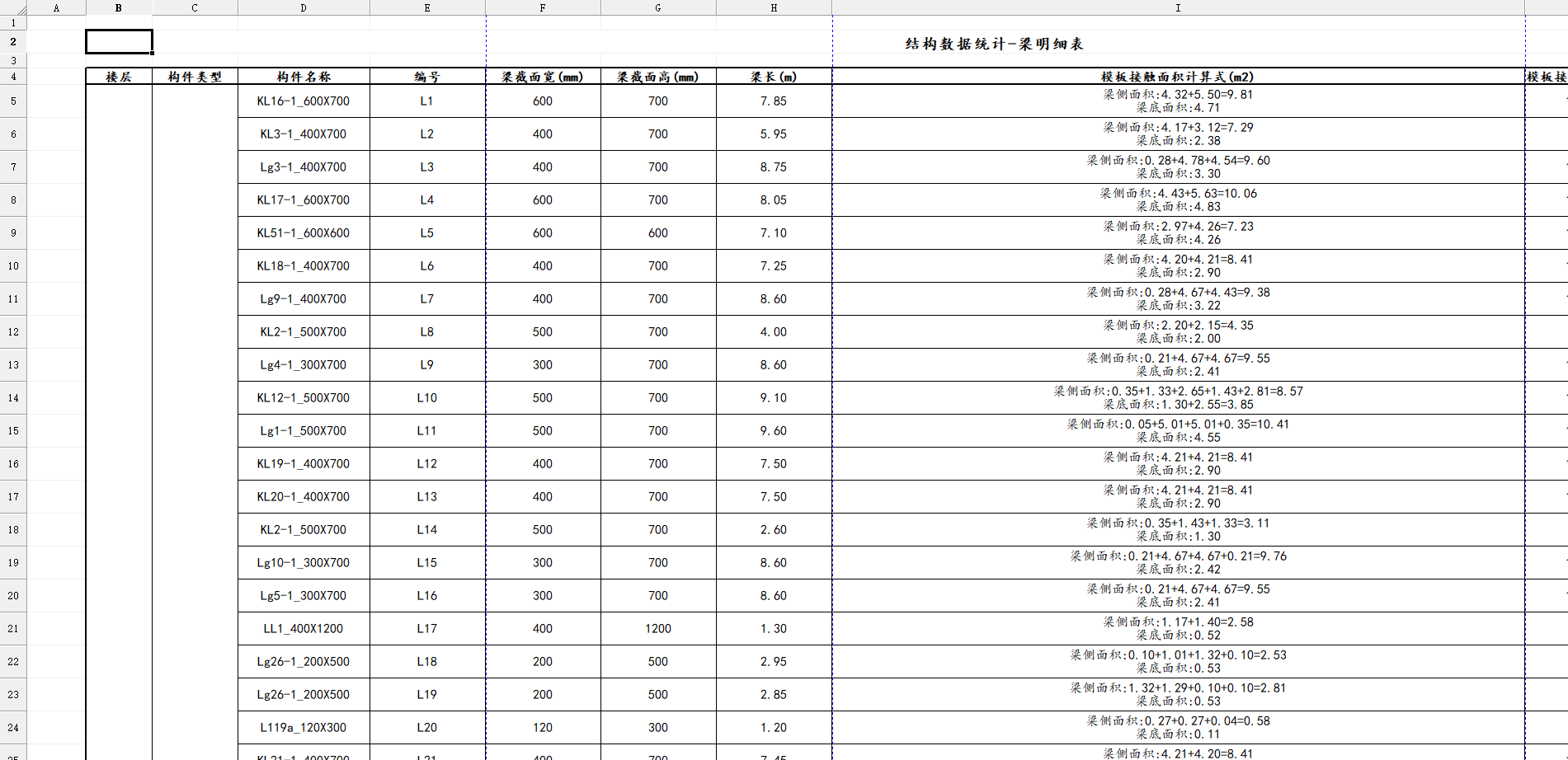

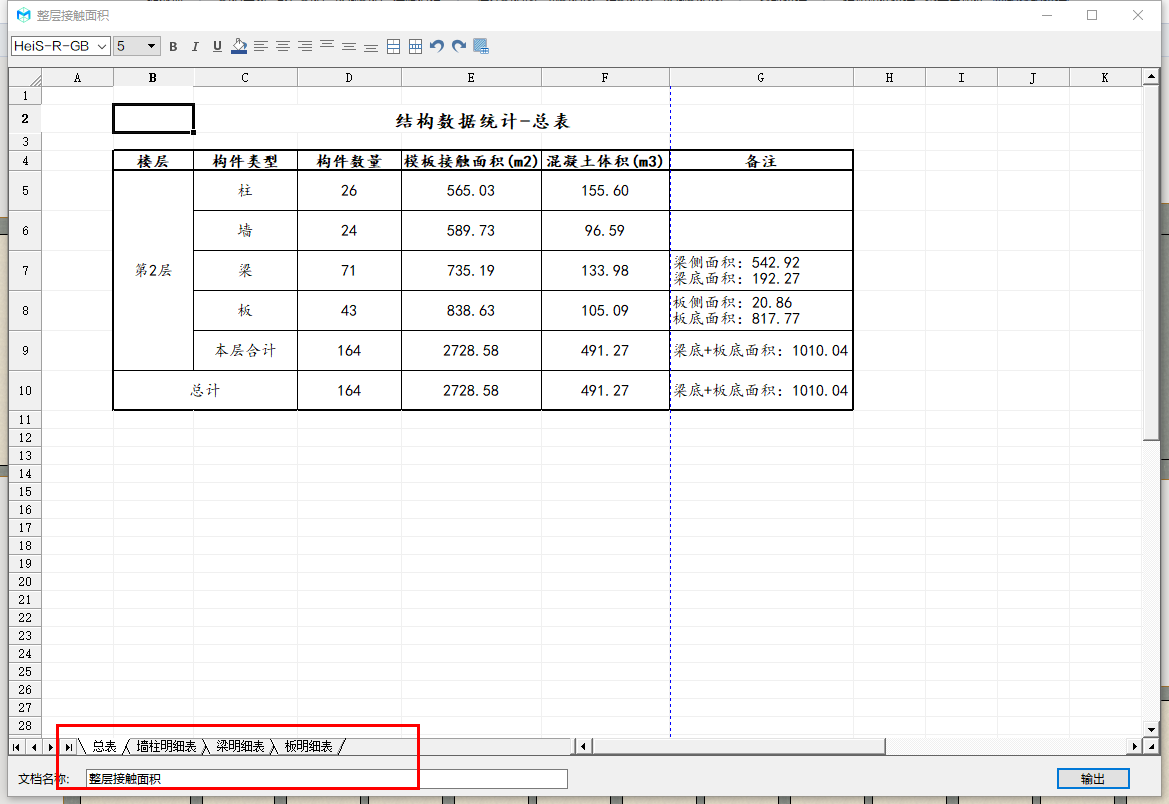

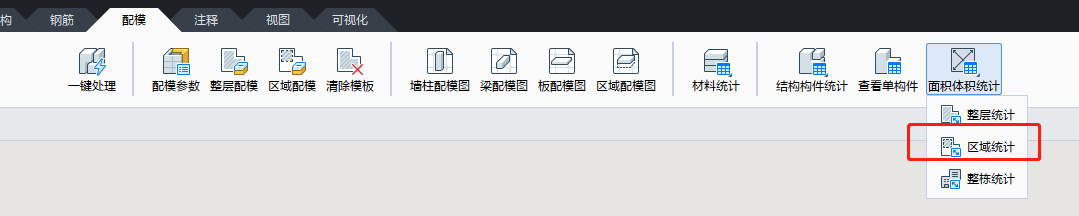

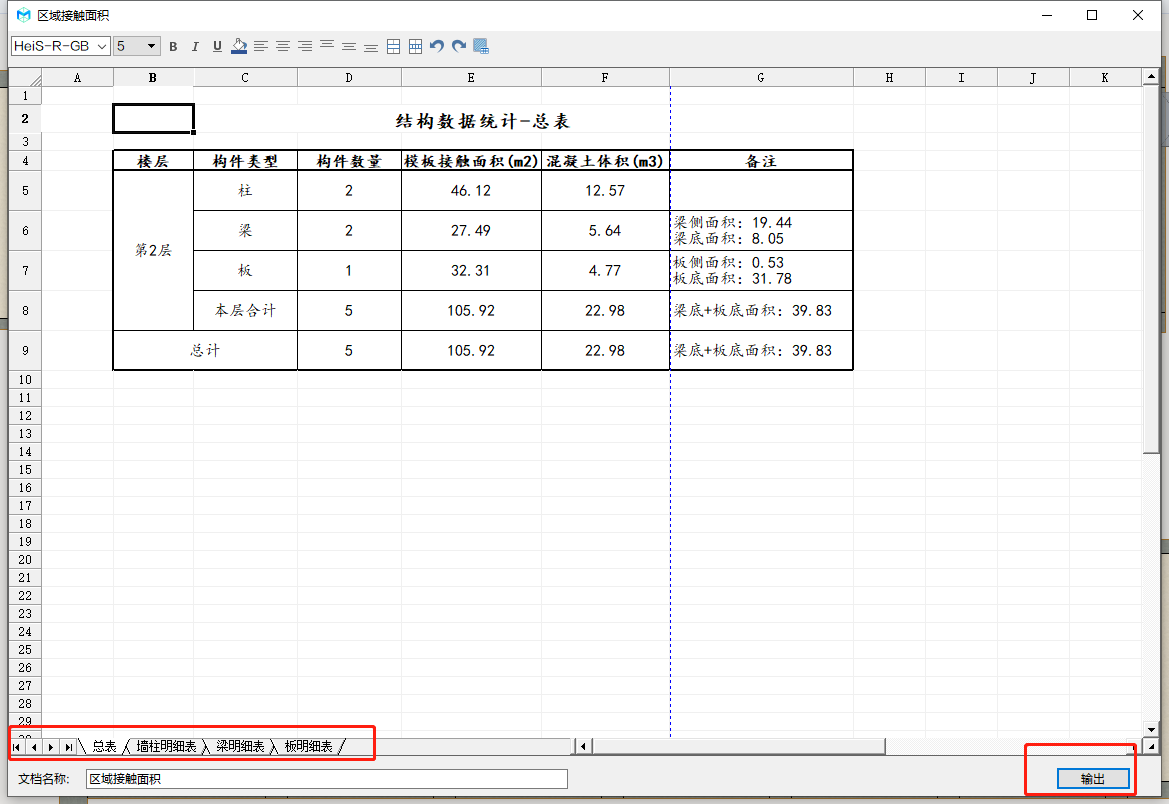

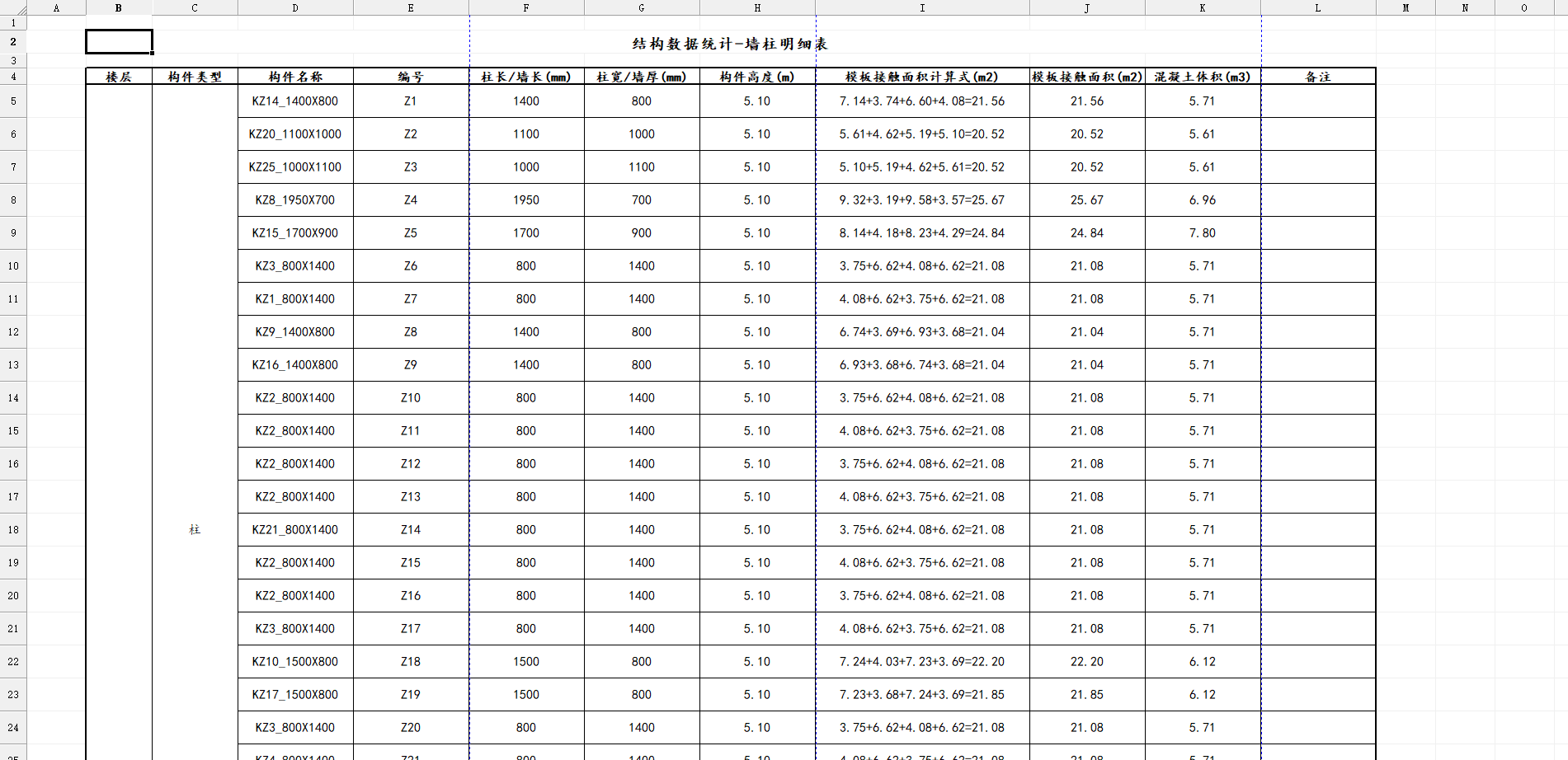

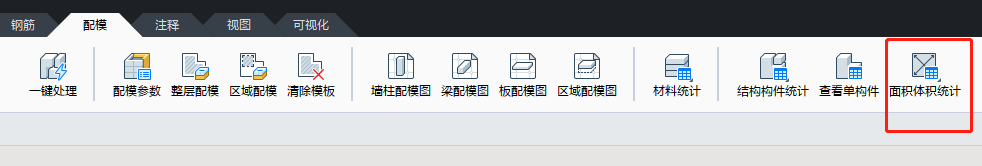

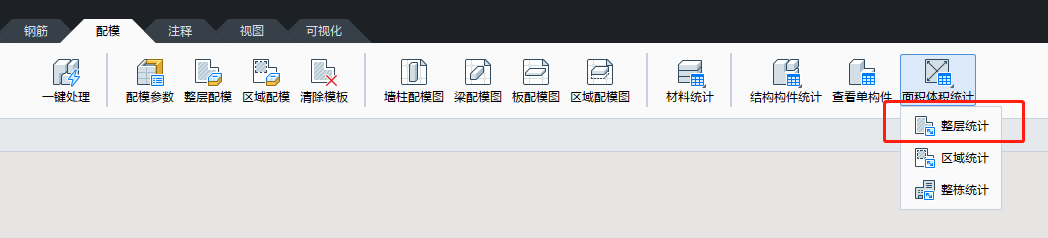

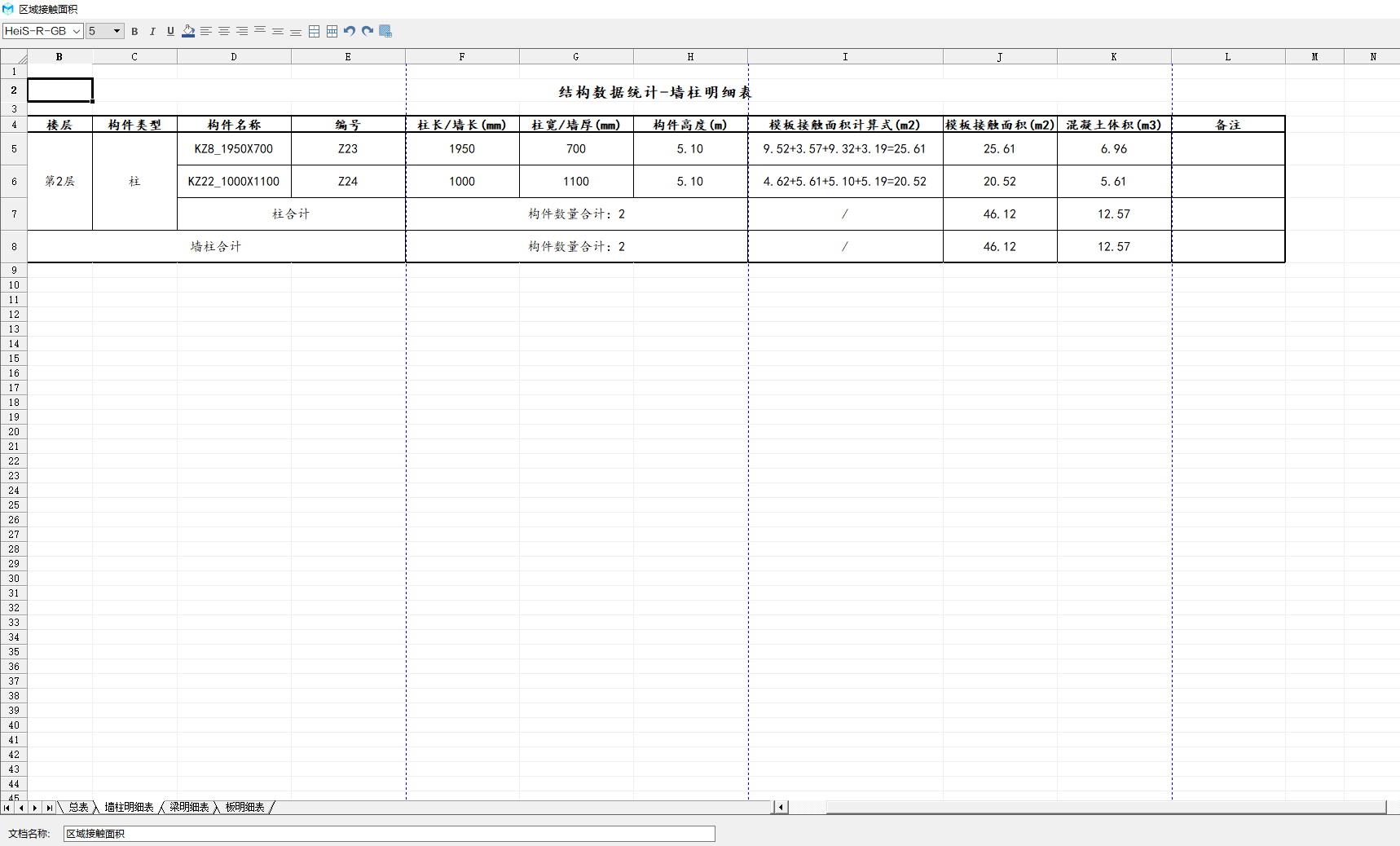

### **接触面积/体积** 对结构构件模板接触面积、混凝土构件体积进行统计 ![](https://img.kancloud.cn/e1/ec/e1ecee76d80d403dfe0990a0b105d05b_982x166.png) ### **触面积/体积** ![](https://img.kancloud.cn/b9/ec/b9ec26455fa5c8cc072e202bc4ff89cc_1048x238.png) ### **接触面积/体积-整层统计** 使用背景:在排布模板前,估算特定区域、特定楼层的模板面积用量。 **操作步骤:** •单击“配模设计”选项卡➤“结构数据统计”组➤单击“接触面积/体积”➤下拉“整层统计”➤弹出”整层接触面积“对话框➤包括:1.总表、2.墙柱明细表、3.梁明细表、4.板明细表➤点击输出即可保存为excel文件 **1、总表** 包括整层构件柱、墙、梁、板构件的数量、模板接触面积及混凝土体积 ![](https://img.kancloud.cn/ed/4a/ed4a035e92c8f3dc8afd9a0c295362ca_1169x804.png) **2、墙柱明细表** 统计楼层每个墙、柱构件的几何尺寸、模板接触面积的计算公式、模板接触面积及混凝土体积的明细 ![](https://img.kancloud.cn/c2/12/c21270d910cdd72b33a9a30bf2ac6775_1901x922.png) **3、梁明细表** 统计楼层每个梁构件的几何尺寸、模板接触面积的计算公式、模板接触面积及混凝土体积的明细 ![](https://img.kancloud.cn/99/c6/99c63c55730e6f30ab86c6371f103426_1901x922.png) **4、板明细表** 统计楼层每个板构件的几何尺寸、模板接触面积的计算公式、模板接触面积及混凝土体积的明细 ![](https://img.kancloud.cn/49/ed/49ed1dd63cf47b8a8275042a05c7d093_1901x922.png) ### \*\*\*\* ***** ### **接触面积/体积** ![](https://img.kancloud.cn/05/d9/05d9114692e825dd79e7b701b8e3bb6b_1079x216.png) ### **接触面积/体积-选择构件统计** 使用背景:在排布模板前,估算特定区域、特定楼层的模板面积用量。 **操作步骤:** •单击“配模设计”选项卡➤“结构数据统计”组➤单击“接触面积/体积”➤下拉“选择构件统计”➤框选或点选要统计的区域➤弹出”区域接触面积“对话框➤包括:1.总表、2.墙柱明细表、3.梁明细表、4.板明细表➤点击输出即可保存为excel文件 ![](https://img.kancloud.cn/c9/e9/c9e95cd22c6ab8e17842c91df9087cb3_1473x981.png) 注:若选中的区域没有相应的构件,则表格中不显示 **1、总表** 1)包括选中区域构件柱、墙、梁、板构件的数量、模板接触面积及混凝土体积。 2)若选中了分布在不同楼层的构件,会按楼层进行统计 ![](https://img.kancloud.cn/ad/e0/ade06759ff03d37d08ba19194551ad4e_1169x804.png) **2、墙柱明细表** 1)统计选中区域每个墙、柱构件的几何尺寸、模板接触面积的计算公式、模板接触面积及混凝土体积的明细。 2)若选中了分布在不同楼层的构件,会按楼层进行统计 ![](https://img.kancloud.cn/60/9f/609ffaa13d7f5f0b75491c27c99dcd37_1718x1038.png) **3、梁明细表** 1)统计选中区域每个梁构件的几何尺寸、模板接触面积的计算公式、模板接触面积及混凝土体积的明细 2)若选中了分布在不同楼层的构件,会按楼层进行统计 ![](https://img.kancloud.cn/5c/2a/5c2a540276f3bf7cb1c19a527b80e54b_1897x1037.png) **4、板明细表** 1)统计选中区域每个板构件的几何尺寸、模板接触面积的计算公式、模板接触面积及混凝土体积的明细 2)若选中了分布在不同楼层的构件,会按楼层进行统计 ![](https://img.kancloud.cn/de/b3/deb3580007f1503efca4cf22a9667156_1698x1036.png) ### \*\*\*\* ***** ### **整栋统计** ***** ![](https://img.kancloud.cn/4d/ff/4dfffd98511bf721c7efcb77650049d3_1136x190.png) ### **整栋统计** **使用背景:在排布模板前,估算特定区域、特定楼层的模板面积用量。** **操作步骤:** **•单击“配模设计”选项卡➤“结构数据统计”组➤单击“接触面积/体积”➤下拉“整层统计”➤选择要进行统计的楼层➤弹出”整栋接触面积“对话框➤点击输出即可保存为excel文件** **说明** 1)整栋接触面积统计只有总表 2)包括整栋构件柱、墙、梁、板构件的数量、模板接触面积及混凝土体积 ![](https://img.kancloud.cn/bc/df/bcdf1476a6a6eb967cb695933e246f16_1049x1042.png)
