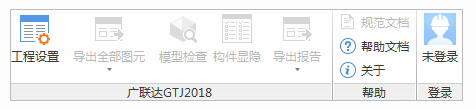

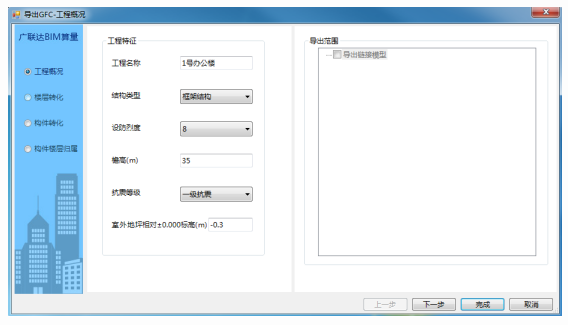

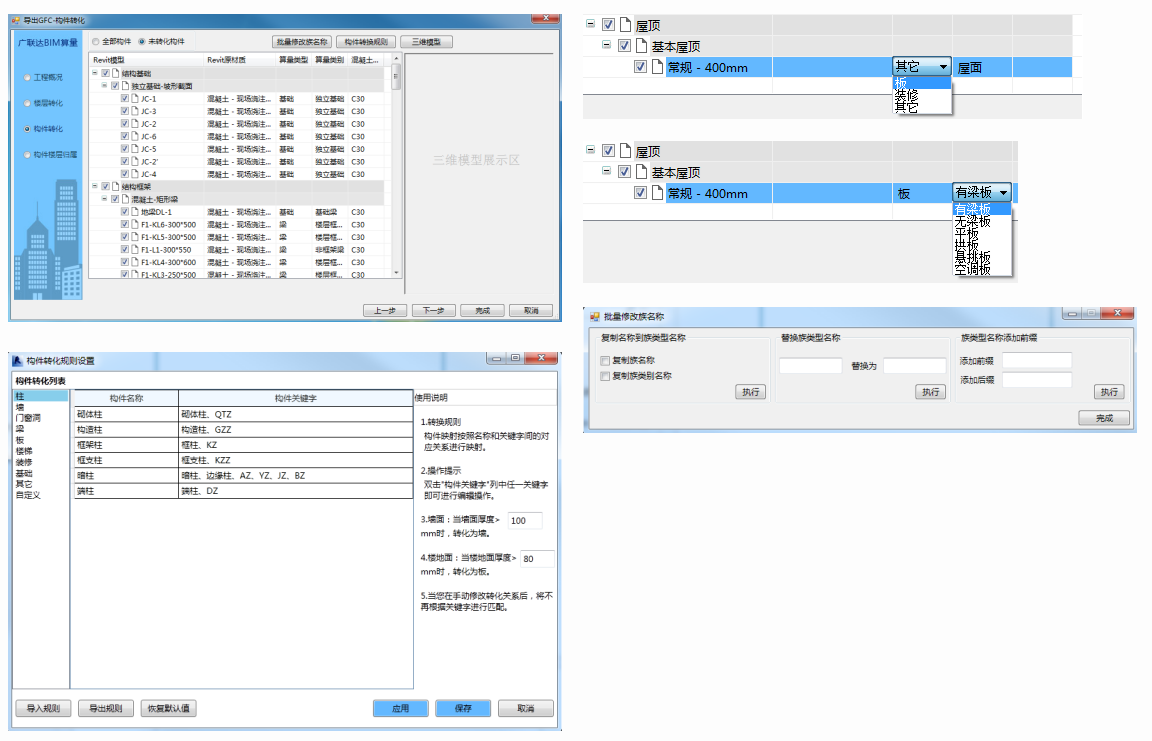

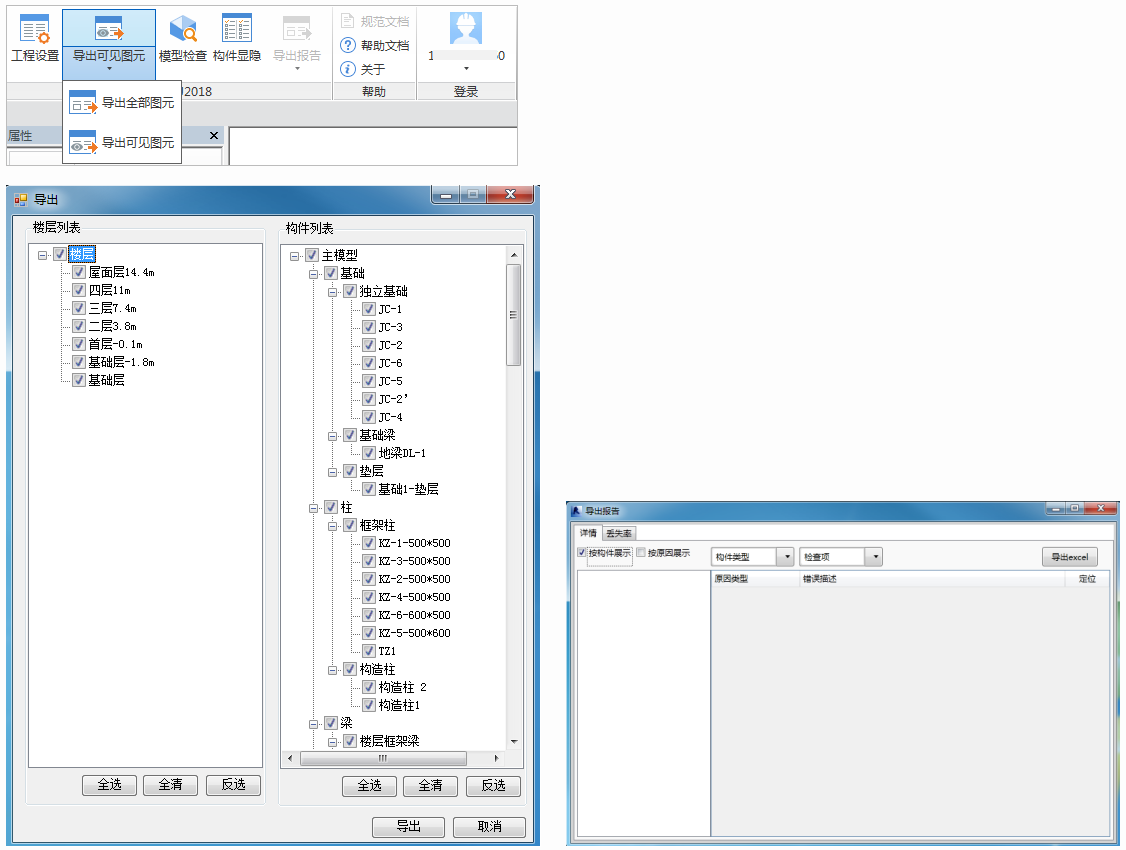

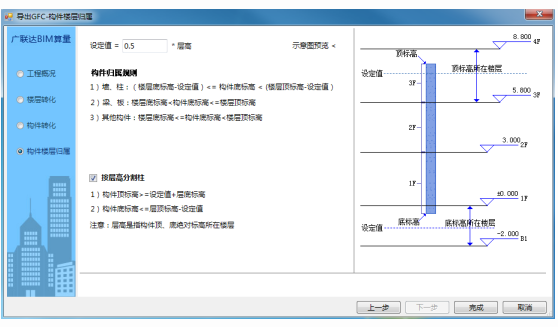

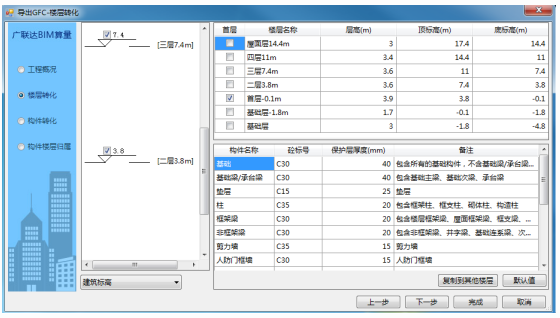

## 1、在Revit软件中通过广联达算量插件导出GFC文件 (目前支持**revit2014-2019的项目**) 第一步:单击“广联达BIM 算量”选项卡➤单击“登录”,进行创建账户或直接填写广联云账号及密码➤完成登入 :-: ![](https://img.kancloud.cn/a1/6a/a16ab3f9eb8cffb97e258e8f2efc3f63_476x110.png) 第二步:单击“工程设置”,进入工程设置页面,其他页面在完成工程设置前为灰显状态 ➤单击“工程概况”,左栏为工程特征,右栏为链接模型导出范围,勾选导出内容➤完成设置后,单击“下一步” :-: ![](https://img.kancloud.cn/d8/fc/d8fcf76a7356d321d7f39caf7b325e82_568x325.png) ➤单击“楼层转化”➤在左栏勾选需要生成的楼层标高,右栏自动生成相关内容➤在楼层表中设置首层➤选中楼层,修改楼层砼标号➤完成设置后,单击“下一步” :-: ![](https://img.kancloud.cn/62/61/62610c439fd4146e4d939eea7996ebf2_560x318.png) ➤单击“构件转化”➤如构件匹配关系有误,选中各个构件,修改其算量类型、类别和混凝土标号➤若默认revit和算量的构件匹配关系存在大量错误,可进行批量修改族名称或修改构件转化规则➤完成设置后,单击“下一步” :-: ![](https://img.kancloud.cn/53/e0/53e016ff16413f03238b5df1257959c7_1152x741.png) ➤单击“构件楼层归属”➤配合示意图查看构件归属规则并设置设定值,选择是否按楼层分割柱➤完成后单击“完成” :-: ![](https://img.kancloud.cn/1f/f7/1ff78e23fbb42eeaff55c8f94d3bba6b_558x327.png)\* 第三步:单击“导出全部图元”➤可选择“导出全部图元”或“导出可见图元”,其中可见图元是基于在构件消隐的操作➤勾选所需导出的楼层和构件➤单击“导出”➤设置文件另存为➤当导出进度完成时,单击“确定”➤查看导出报告内容,可导出excel :-: ![](https://img.kancloud.cn/02/2b/022b19094dcea77ce6c7e5d3ddfc8a54_1126x850.png) ***** ## 2、在BIMMAKE中导入GFC文件 第一步:单击“导入导出”➤“导入”➤“Revit”按钮 :-: ![](https://img.kancloud.cn/7c/74/7c74b66f548b442373b5437cbdba4f88_434x72.png) 第二步:分别在弹出选择文件对话框选择模型文件文件,可选择格式有“\*.gfc2”格式模型文件,选好文件后点击确定 第三步:如下图,弹出导入设置对话框,可以通过设置来选择导入模型的范围,未勾选的范围则不导入到当前项目文件中来,完成设置后点击确定导入模型 :-: ![](https://img.kancloud.cn/44/76/4476e4fe5a687c19dcfc5dbb0e74fc64_507x538.png) 第四步:当定位选取为“手动-中心”/“手动-原点”时,用户进入定位点选择的命令,如下图,当确定插入点后,程序启动导入生成模型命令,左下角状态栏中可以看到导入进度条 :-: ![](https://img.kancloud.cn/b9/8d/b98d78994bc9e56eb0ae044d9e414829_1920x1040.png)
