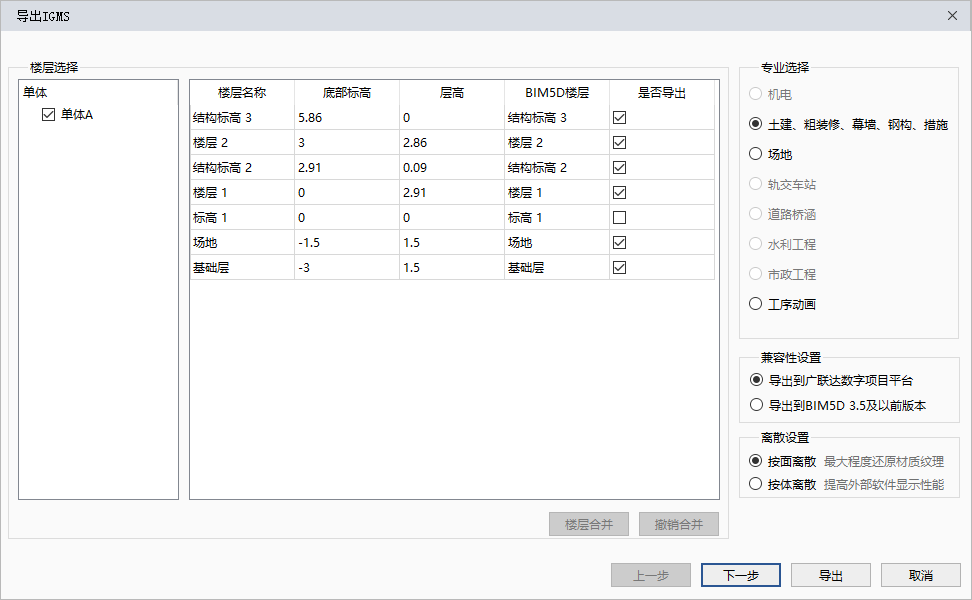

导出IGMS格式的模型,可以再导入BIM5D和广联达数字项目平台进行信息管理。 ![](https://img.kancloud.cn/2f/b9/2fb9fbe4e492519758c7c362cf5e4cbf_61x63.png)![](https://img.kancloud.cn/48/27/48277196600d15ba3d0aa5014da77e93_59x63.png) ## 操作步骤 第一步:单击“导入导出”➤“导出”➤“IGMS”按钮 支持按按”可视构件“、”全部构件“、”选择构件“导出igms文件 :-: ![](https://img.kancloud.cn/a8/94/a894fc83fe493f58a3669ed2479561ab_313x176.png) 第二步:当选择“导出全部构件”时,弹出导出设置对话框,如下图,可设置导出楼层范围以及专业范围,设置完毕后点击“下一步” * 兼容性设置,默认导出到最新版BIM5D(广联达数字项目平台) * 离散设置,默认按面离散,可最大程度还原材质纹理信息 * 合并楼层导出:按shift选中多个楼层,点击”合并楼层“命令,选择合并的目标楼层。 ![](https://img.kancloud.cn/ac/f8/acf887517910fccb4a62721e7b138ad5_972x600.png) 第三步: 构件匹配表用于匹配BIMMAKE构件类别与BIM5D构件类别,可在设置对话框中切换匹配关系,同时可以设置某类型构件是否导出,设置完毕后点击“导出”按钮 ![](https://img.kancloud.cn/4c/fa/4cfa3225718c4e2e6310b27f781c045b_972x600.png) 第四步: 弹出保存文件对话框,设置好要保存的路径和文件名后点击确定,即可将igms格式文件导出到对应路径下 第五步:打开BIM5D工程文件,点击“添加模型”按钮,选择igms格式文件即可将模型导入到工程文件中进行BIM应用 ![](https://img.kancloud.cn/18/05/18055e8f4d09540383711b7a0c459e5d_443x202.png) ![](https://img.kancloud.cn/e6/c2/e6c23950e9393902348a54e27b1f548c_851x303.png) 第六步:点击模型浏览,左侧楼层中勾选导入的单体及楼层,可以查看导入的工程模型及属性参数 ![](https://img.kancloud.cn/84/b7/84b70e383c63c9196e616b0d96064e37_1917x1010.png)
