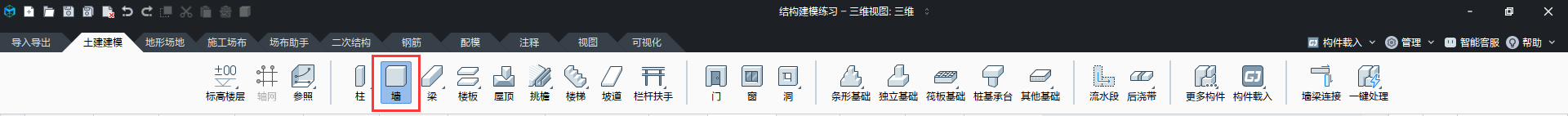

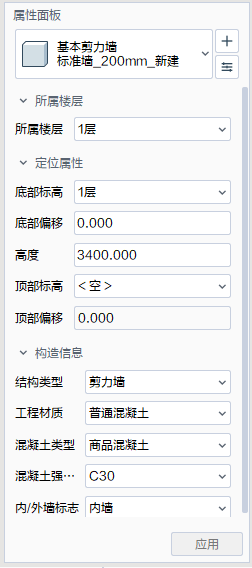

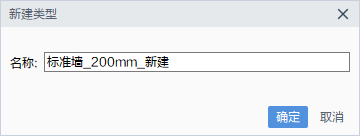

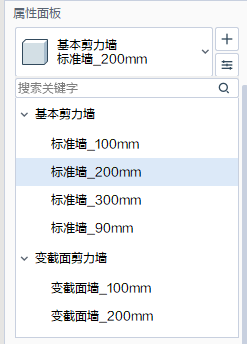

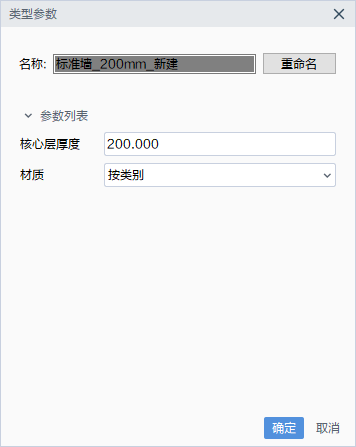

![](https://img.kancloud.cn/c0/c1/c0c1e03da505135fc9c5275a150c8f60_1920x142.png) 绘制墙、变截面墙。 ## 操作步骤 第一步:单击“土建建模”选项卡➤“墙”。 第二步:如果要放置的墙类型与“属性面板”中墙类型不同,单击“属性面板”族类型➤从下拉列表中选择其他类型。 ![](https://img.kancloud.cn/34/ce/34ce70f99340a7e0cc521124856e49b7_247x344.png) 若当前所有墙类型不满足绘制需要,单击“属性面板”中的“+”新建类型➤输入新族类型名称➤点击“确定”。 ![](https://img.kancloud.cn/8f/07/8f07e5c2facd42993fac4d0cbb74e20b_360x136.png) 在弹出的“类型参数”对话框修改参数➤单击“确定”。 ![](https://img.kancloud.cn/7c/3f/7c3fb8b0b780ed55ce5989bf7ae0638e_356x447.png) 第三步:您可以使用“属性面板”修改选定墙类型的一些实例属性,然后开始放置实例。 ![](https://img.kancloud.cn/ff/df/ffdf84f843efdde17c01c3f7f32dbd9c_252x568.png) 若需要指定墙的定位线与光标位置之间的偏移,在“预设参数”中输入一个距离。 ![](https://img.kancloud.cn/7f/c8/7fc880097312de96f8eb9b4120fba99b_251x77.png) 第四步:在“绘制”面板中,选择一个绘制工具,以使用以下方法之一绘制墙: ![](https://img.kancloud.cn/8d/f6/8df6a591d5faff504425ee7882902c8c_251x100.png) 若要绘制直墙,使用默认的“直线”工具可通过在图形中指定起点和终点来放置直墙分段。 或者,可以指定起点,沿所需方向移动光标,然后输入墙长度值,具体绘制方法参考:[直线](直线.md)。 若要围绕一个矩形区域绘制直墙,选择“矩形墙”绘制命令,具体绘制方法参考:[矩形](矩形.md)。 若要绘制弧形墙,选择“弧墙”绘制命令,具体绘制方法参考:[圆弧](圆弧.md)。 第五步:在放置墙时的终点位置将作为下一个墙的起点。 按Esc键完成链式放置墙。
