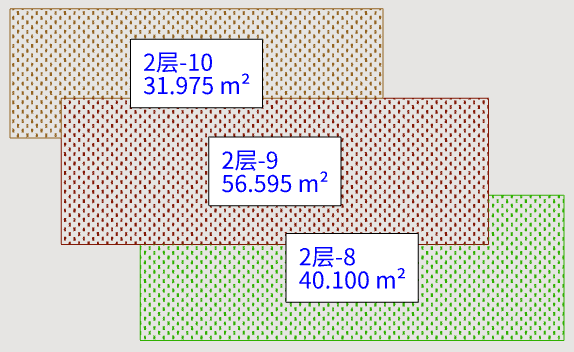

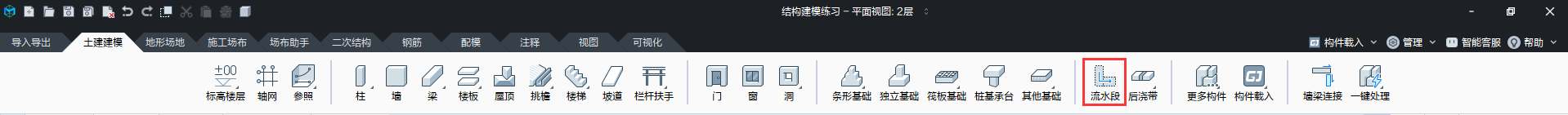

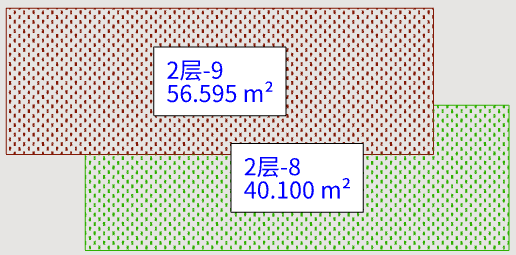

![](https://img.kancloud.cn/57/17/5717cc794ba7922810becddbd9c40106_1918x141.png) 手动绘制流水段轮廓线,生成流水段。 ## 操作步骤 第一步:单击“土建建模”选项卡➤“流水段”。 第二步:使用“绘制方式”面板中的不同工具,绘制一个闭合的筏板轮廓。各种绘制工具的使用方式可参考:[绘制方式](%E7%BB%98%E5%88%B6%E6%96%B9%E5%BC%8F.md)。 ![](https://img.kancloud.cn/3c/f5/3cf5621a484b77d087d674f29ffb7a2f_250x101.png) >[warning] 流水段轮廓如不闭合,将无法生成。 第二步:调整左侧“预设参数”中的扣减选项: ![](https://img.kancloud.cn/e4/a8/e4a80f3e40410cde03c01582a339d590_252x77.png) “已绘制的流水段”-已绘制的流水段被新流水段扣减,如下图,9扣减8 ![](https://img.kancloud.cn/0b/c4/0bc4313e541ba437d169e6fe828c91e9_516x255.png) “正在绘制的流水段”-新绘制的流水段被已有流水段扣减,如下图,9扣减10 ![](https://img.kancloud.cn/21/fc/21fc3aa0565958fd8d06a9384c5fd3f5_574x352.png) 第三步:点击完成按钮,生成流水段,流水段将自动升序命名。 ![](https://img.kancloud.cn/c5/7c/c57c7baf1f322ba1c3ef52d780570862_1919x141.png) >[warning] 流水段生成后,可双击流水段,再次进入轮廓编辑状态。 >[warning] 流水段绘制完成后,在进行相关统计计算时,程序将自动判断构件与流水段的从属关系。
