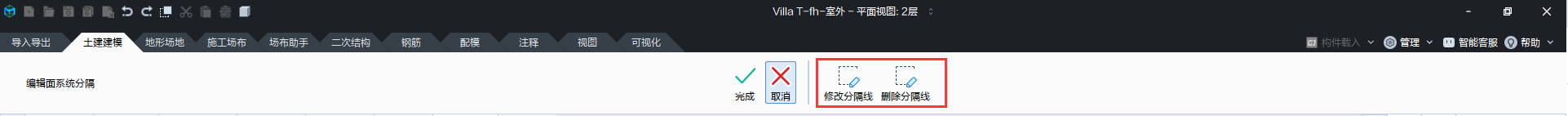

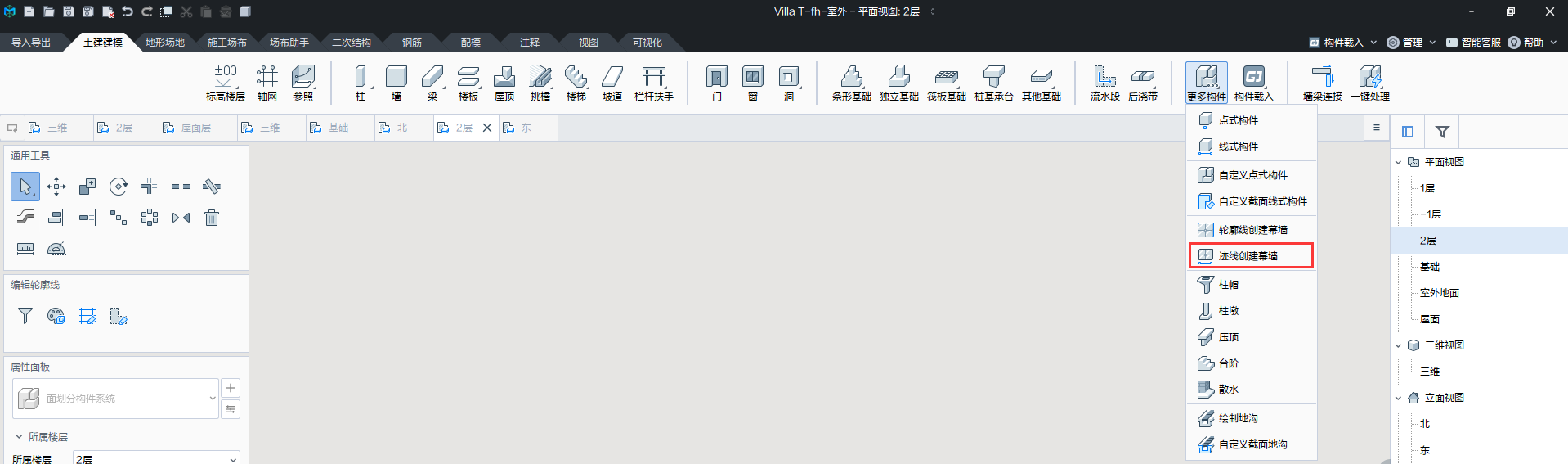

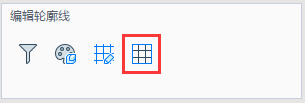

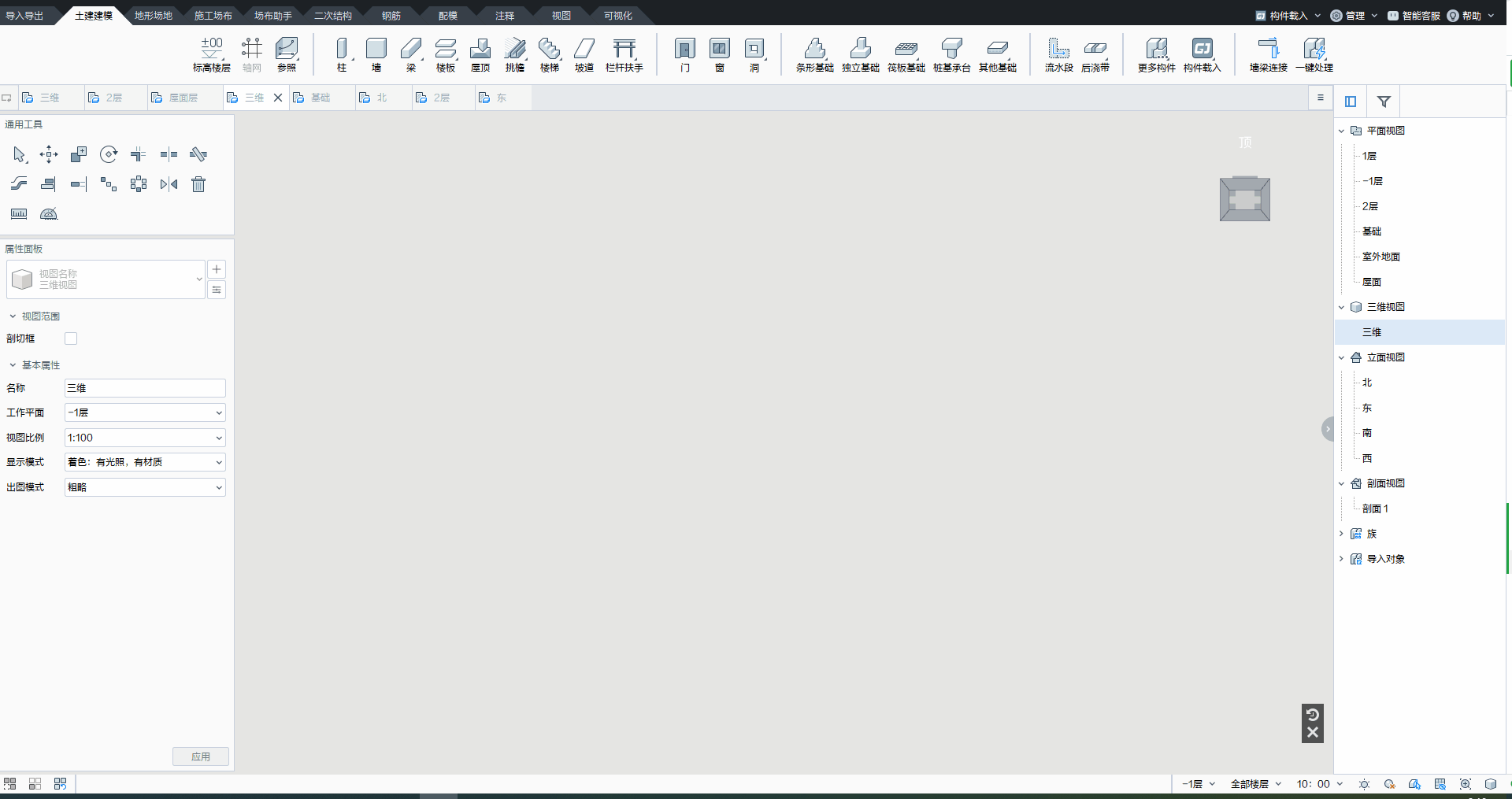

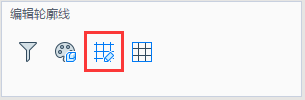

![](https://img.kancloud.cn/76/e4/76e48870bd0ea761d3de431e842eba8d_1918x567.png) 绘制任意轮廓形状的幕墙,常用与创建竖直幕墙。 第一步:单击“土建建模”选项卡➤“更多构件”下拉列表➤“迹线创建幕墙”。 第二步:绘制幕墙位置迹线,生成幕墙。 ![](https://img.kancloud.cn/94/73/9473cd55f7769cbe36a70350db4b052a_1920x1015.png) 第四步:当需要编辑幕墙轮廓时,可以在左侧的“编辑轮廓线”面板中,点击“转化为轮廓面”按钮。 ![](https://img.kancloud.cn/47/07/470781d75d9fe3962380cbabe44da6b9_305x103.png) 之后再次点击左侧“编辑轮廓线”面板中的“编辑面系统轮廓”按钮,即可编辑其轮廓线,操作方式可参考:[轮廓线创建幕墙](%E8%BD%AE%E5%BB%93%E7%BA%BF%E5%88%9B%E5%BB%BA%E5%B9%95%E5%A2%99.md)。 ![](https://img.kancloud.cn/bf/91/bf9172c96815bda3529c3c75d9b458ae_305x99.png) 第五步:当需要具体编辑幕墙的网格划分时,可以在左侧的“编辑轮廓线”面板中,点击“编辑划分方案”按钮,调整左侧“属性面板”中的布局设定。 ![](https://img.kancloud.cn/fe/2b/fe2badbf94c50c6dba52a0aae9c0c6b1_305x100.png) “U网格”指横向的分格,“V网格”指竖向的分格。 ![](https://img.kancloud.cn/8d/ef/8def4437ed8c08079a273aca055d2378_306x378.png) 当需要具体移动、删除某根格线时,可单击幕墙线条,使用顶部的“修改分隔线”或“删除分隔线”功能。启动功能,点击要编辑的线条即可。 ![](https://img.kancloud.cn/a9/33/a9331292344cfe1aff142d0082bdcb23_1922x142.png) >[warning] 选中创建的幕墙,在左侧属性面板中可设置嵌板、横挺、竖挺的属性 > >[warning]按住TAB键,即可选中幕墙中的单个组成部分,在左侧属性面板中修改其属性。
