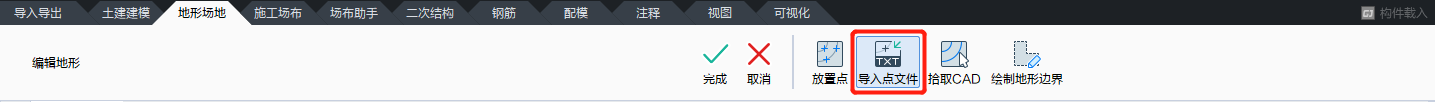

本功能可以通过导入高程点的txt格式文件自动生成平面、曲面地形。 ## 操作步骤 第一步:启动AutoCAD打开原始CAD文件“火神山地形测试”。 ![](https://img.kancloud.cn/56/b4/56b4574aa5d19a8de72200c569ebc894_608x471.png) 第二步:观察其建筑地坪标高为23.1m,因此若想在BIMMAKE 0标高上进行建筑建模,需将地形下沉23.1m。为达成这一目标,我们将测量点的Z坐标改为-23100。 >[danger] 注意: > 校准测量点的原理是通过输入参照坐标反向移动测量点,所以若想将测量点Z坐标改为-23100,需在0标高处使用校准测量点命令,输入Z值为23100. ![](https://img.kancloud.cn/f8/3e/f83e0f4383d2ac5af284b4d0dbc35243_328x267.png)![](https://img.kancloud.cn/0c/3a/0c3aab61c816fba2c636abf3f6f27859_215x210.png) 第三步:观察CAD中高程点块参照属性,只要是包含height参数的GCD块,就可以利用“插入-提取数据”功能输出点云的TXT文件: ![](https://img.kancloud.cn/14/c1/14c1e131d739b9c379839c61343e9fdb_349x166.png) ![](https://img.kancloud.cn/22/bb/22bb04716b7ea9660f9c5a3e4f38c840_1232x151.png) ![](https://img.kancloud.cn/eb/68/eb688d9e69255d9fb31ef49f1159638d_610x420.png) ![](https://img.kancloud.cn/b7/b6/b7b69b6e3d60c3b3b28fe19c274cb6de_614x422.png) ![](https://img.kancloud.cn/20/87/2087b22389b5c2788a3e00e1c2a52944_607x421.png) ![](https://km.glodon.com/download/attachments/59794443/image2020-3-2_0-3-30.png?version=1&modificationDate=1583078528000&api=v2)![](https://img.kancloud.cn/b5/7f/b57fb7775f8b814104d713209cec4c7e_610x418.png) ![](https://img.kancloud.cn/74/73/7473c3987aebb5dd940f89a0674dc49a_613x416.png) ![](https://img.kancloud.cn/c2/ec/c2ecaea1b41764c17cb4210aaada2dcf_611x420.png) 第四步:将TXT文件第一行的文字删除,只留下第二行开始的数据。同时将数据间的空格全部替换成英文逗号,即可完成导入BIMMAKE前的地形数据准备。 ![](https://img.kancloud.cn/23/92/2392f0fabae2713d618fdb43ba5b317c_750x361.png) 第五步:启动BIMMAKE➤点击“地形场地”选项卡➤点击“绘制地形”➤进入地形创建模式。 第六步:点击“导入点文件”命令➤载入步骤4中得到的TXT文件。 载入完成后,即得到用于创建地形的高程点阵。 ![](https://img.kancloud.cn/92/56/925652e5c86a13278f75a9405a20eef3_1435x102.png) ![](https://img.kancloud.cn/4c/a2/4ca2c6c3b8d0e28f8dc8d28d83ac900a_216x200.png) >[danger] 注意:在载入时,需选择单位和定位方式。单位务必选择和原始CAD单位相同。定位方式如果准备让地形与测量点进行校准,则选择自动-原点到测量点。 第七步:点击“完成”➤生成符合原始CAD数据的三维地形➤调整地形属性面板的相关参数,来更改地形的厚度以及等高线的显示隐藏。 ![](https://img.kancloud.cn/54/bd/54bd6e6270ee78fb0b16fd95d7d33899_246x456.png =225x)![](https://img.kancloud.cn/a3/a1/a3a1407aa7486aac46283035768f2217_638x531.png =500x) >[success] 另外,如果我们**仅仅想用CAD图纸作为平面建模参照**。则在导入设置中,我们需要选择自动-原点到原点。由于我们并没有更改测量点的XY值,测量点与项目原点在平面上是重合的。这样可以让CAD在平面上与建好的地形模型准确重叠,方便我们参照建模。 > ![](https://img.kancloud.cn/e7/c2/e7c2aadfbcc916c7d5da145f4a00ea83_254x273.png)
