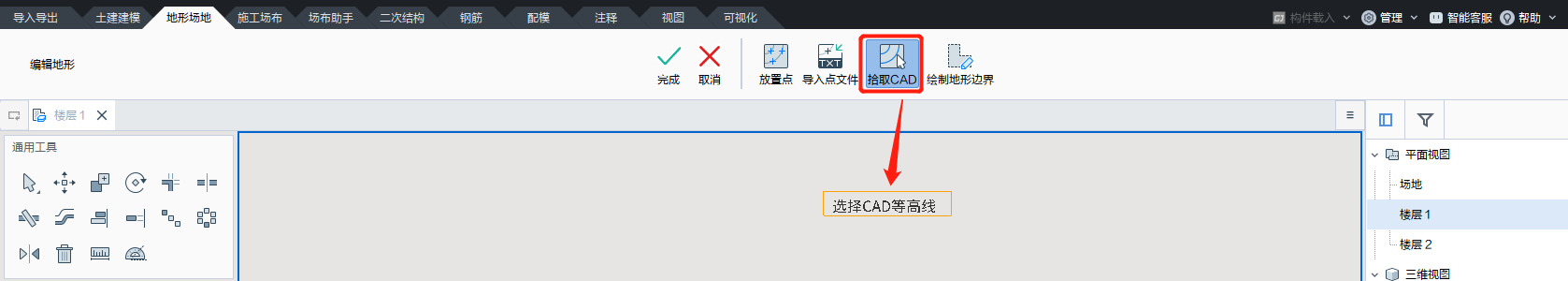

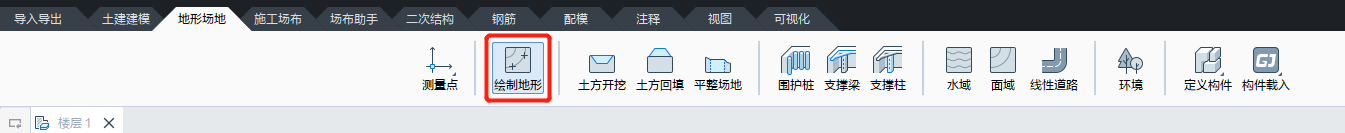

本功能可以导入三维CAD文件自动生成平面、曲面地形。 ## 操作步骤 第一步:打开附件CAD文件,在三维模式下观察,发现此文件等高线是立体的,且准确反映的地形起伏。 ![](https://img.kancloud.cn/a0/c0/a0c0d07c4a7e923614efc5c9a7fff846_1114x670.png) 第二步:点击“导入导出”选项卡➤点击导入“CAD”,将该CAD导入BIMMAKE➤在设置中,选择“保留几何对象Z值”。 导入后,在三维视图观察,导入的CAD也是三维立体的。 ![](https://img.kancloud.cn/96/ae/96aebbb4886fd9a42cc3e564ad74bc73_254x273.png)![](https://img.kancloud.cn/a0/c9/a0c93b94d311d8415b4cfb461e398077_1094x735.png) 第三步:点击“地形场地”选项卡➤点击“绘制地形”➤进入地形创建模式。 ![](https://img.kancloud.cn/22/c1/22c1d8c8bba944bba6fc096e77e3e35c_1920x140.png) 第四步:点击“拾取CAD”➤可以选择“以CAD原始信息生成高程点”或“以CAD当前位置生成高程点” ![](https://img.kancloud.cn/b6/c9/b6c93cc8c0318f2df4e7228ba3cb2e6d_1920x366.png) >[danger] **注**: > * 以CAD原始信息生成高程点:以导入的CAD图纸中等高线的原始Z值信息,生成高程点阵,从而生成地形。生成地形的位置在高程=Z处,不受CAD图纸所在的标高位置影响。工程建模中多数符合此种方式。 > * 以CAD当前位置生成高程点:以当前CAD等高线在BIMMAKE软件中的标高位置,生成高程点阵,从而生成地形。生成地形的位置在CAD图纸所在的标高处。 第五步:鼠标提示选择CAD等高线➤单击导入的立体CAD,得到程序自动解析出的高程点阵。 ![](https://img.kancloud.cn/07/2f/072f47acc28ad53a57d267b824a98977_606x382.png =716x) 第六步:点击“完成”➤在属性面板开启等高线显示。 我们会发现生成的地形等高线与原始导入的CAD等高线几乎完全重合,说明BIMMAKE生成的地形非常精确可靠。 ![](https://img.kancloud.cn/1d/f1/1df135e9c4dd2573554747dc541ec8ec_1194x815.png =1116x)
