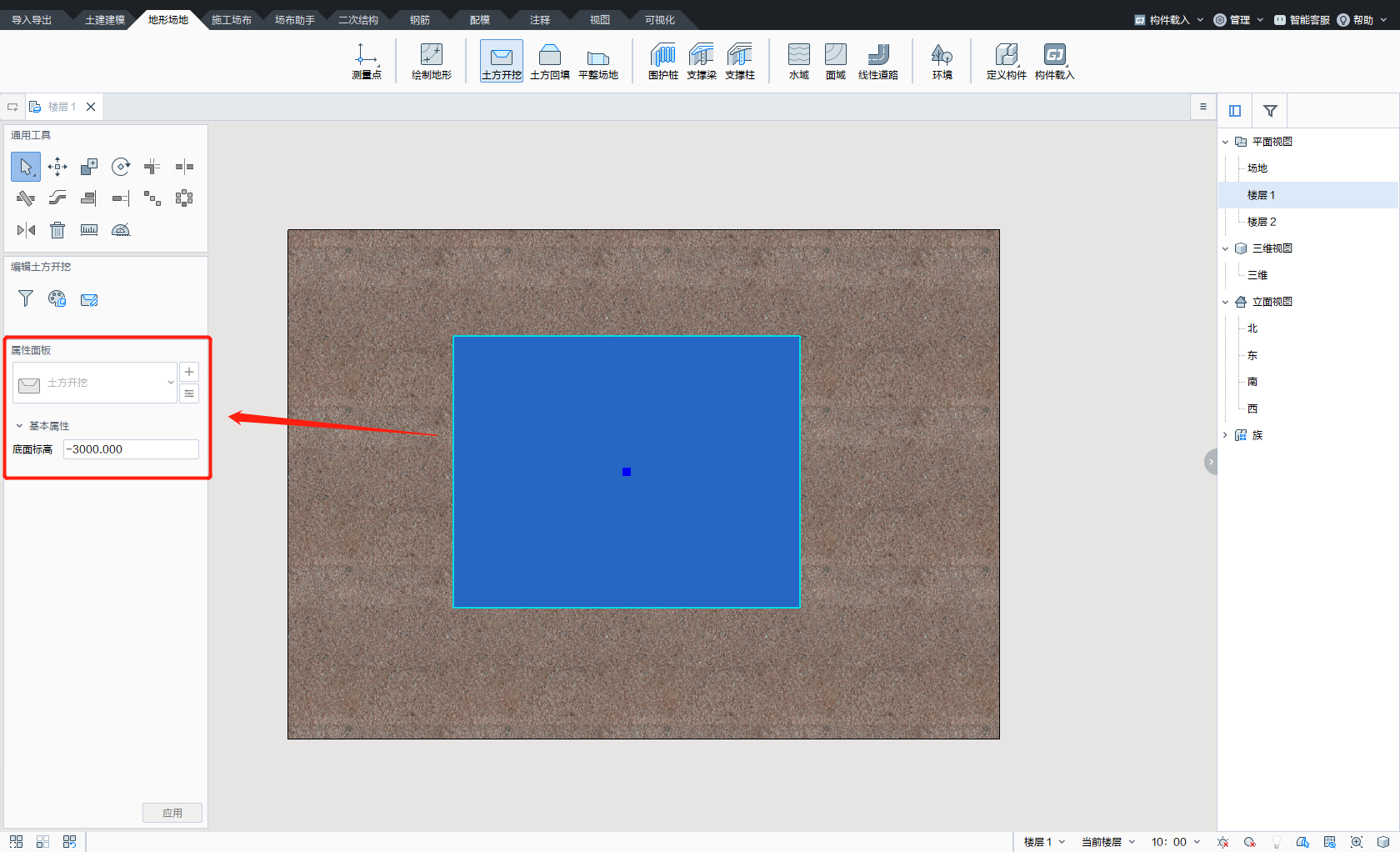

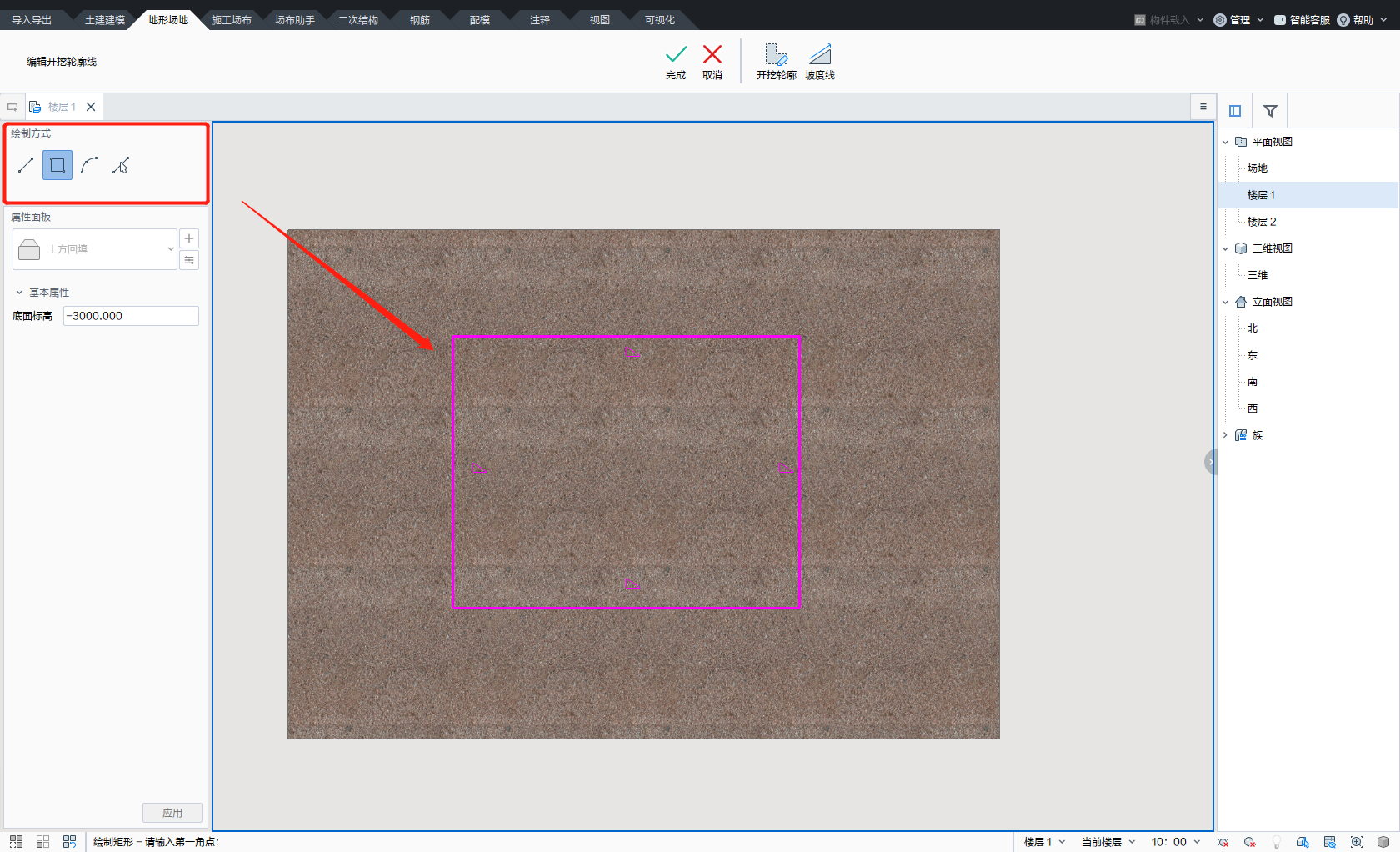

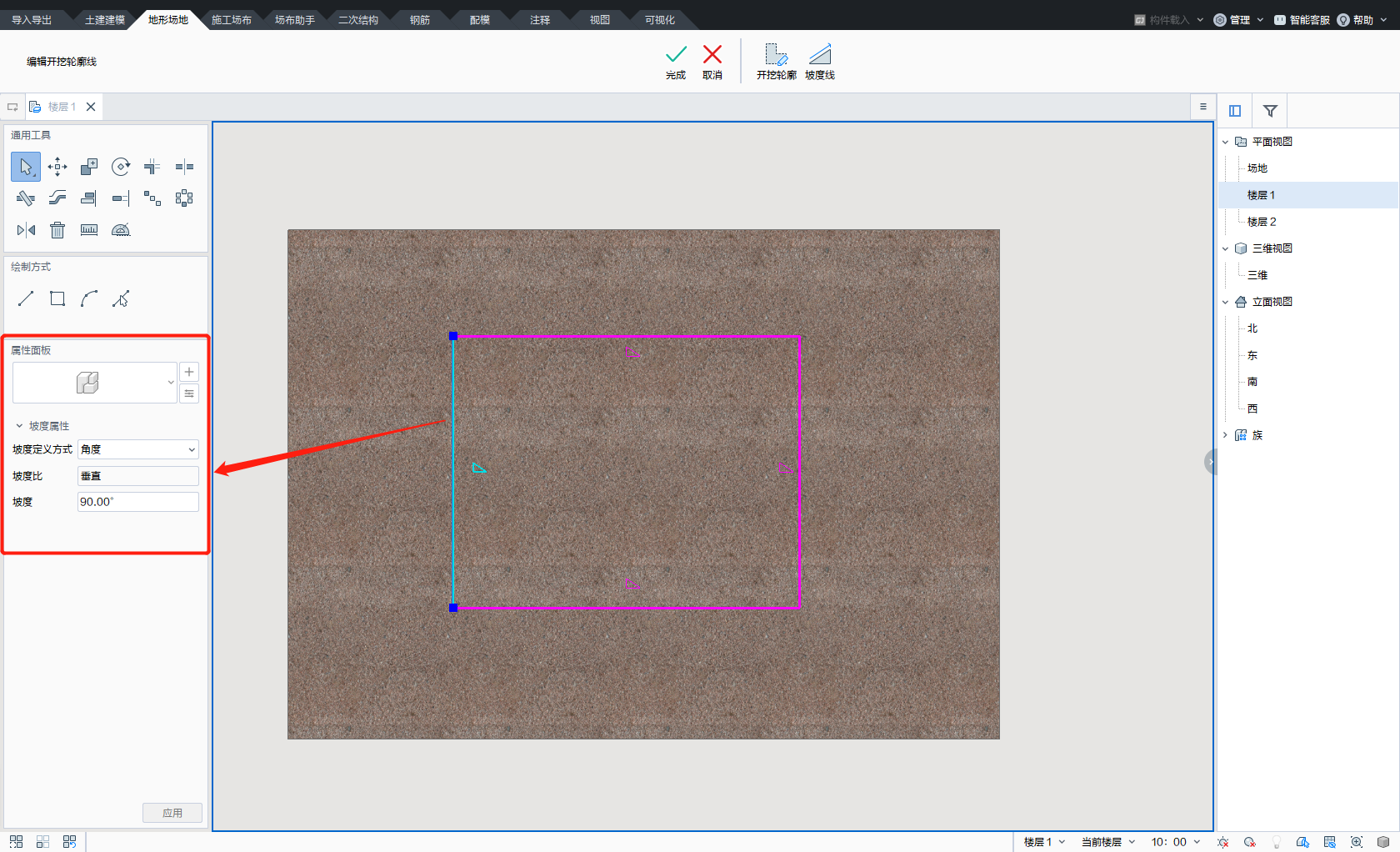

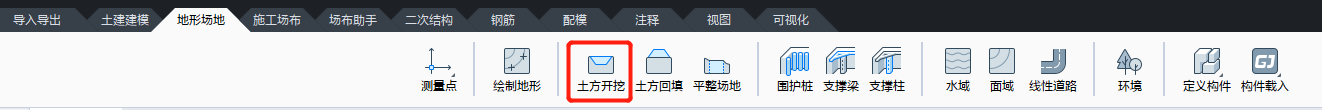

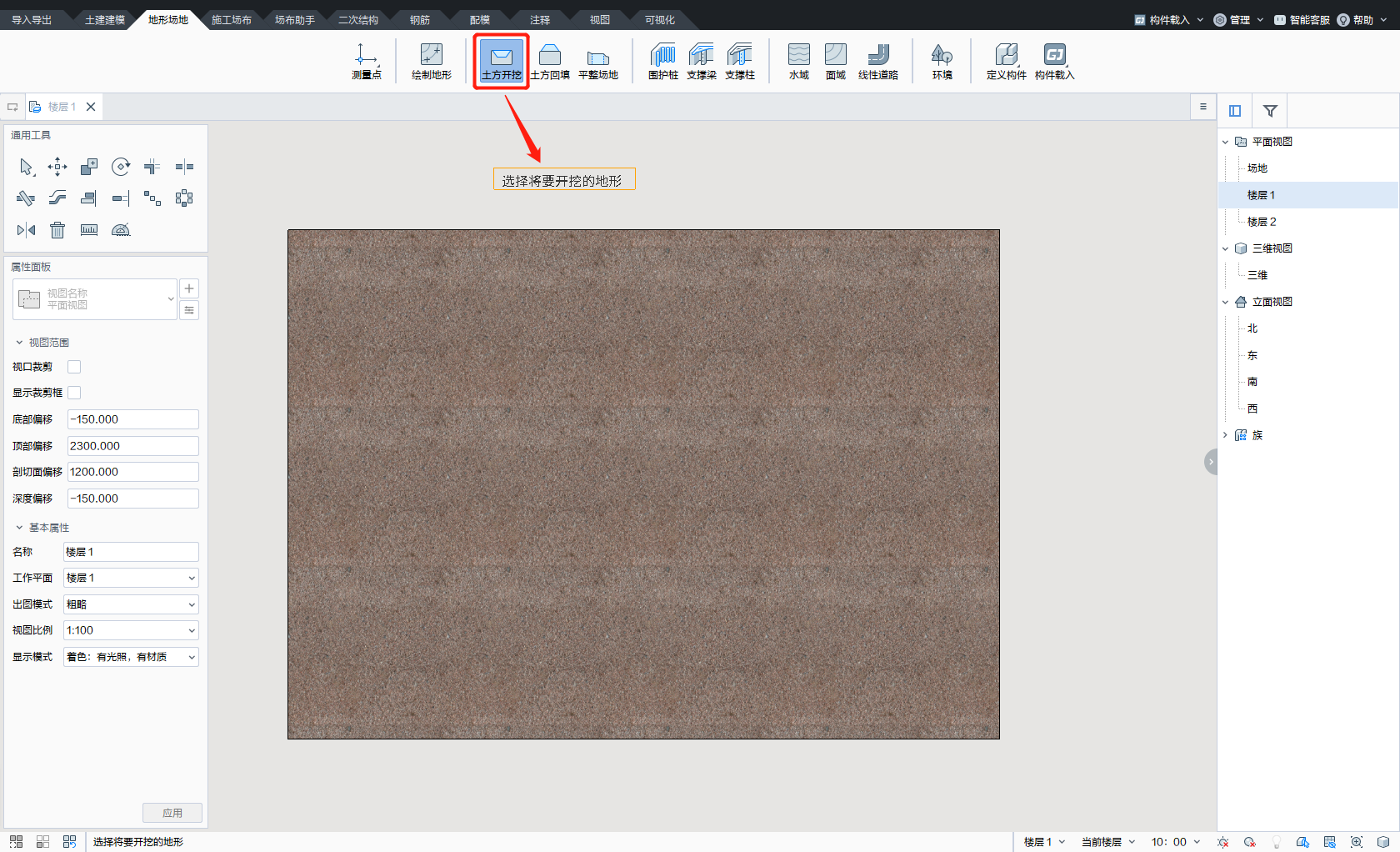

本功能支持对已有地形进行基坑开挖,实现多级基坑嵌套、基坑放坡等功能。 ![](https://img.kancloud.cn/ec/03/ec03588440e7ada04a820b3a2839b745_1920x138.png =800x) ## 操作步骤 第一步:点击“地形场地”选项卡➤点击“土方开挖”。 第二步:选择项目中一个已有的地形。 ![](https://img.kancloud.cn/3d/54/3d54a7e19590124cac4a27eb038e0097_1920x1037.png =800x) >[danger] 注意:当地形高亮时,鼠标左键点击即可。 第三步:进入“编辑开挖轮廓线”界面➤在左侧绘制方式中选择绘制方式➤在上一步选择的地形上将开挖面下口线绘制完成。 ![](https://img.kancloud.cn/ed/21/ed218713d572b70a25f18bdfbe1dfd81_1920x1039.png) 第四步:选择每一根边线➤在属性中通过角度或坡度比定义放坡。 ![](https://img.kancloud.cn/b0/6c/b06cd18a4e4e185d221d554ddaa0dbeb_1920x1039.png) 第五步:点击上部工具栏中的”完成“➤生成土方开挖。 ![](https://img.kancloud.cn/f1/99/f199951a85c5284f97714a22d5f9051d_1920x1040.png) 第六步:选择土方开挖面➤通过属性面板的“底面标高”,可改变其底部标高。 ![](https://img.kancloud.cn/f4/52/f45202ed6928011b1c1b383e3cb56efd_1920x1040.png =800x)
