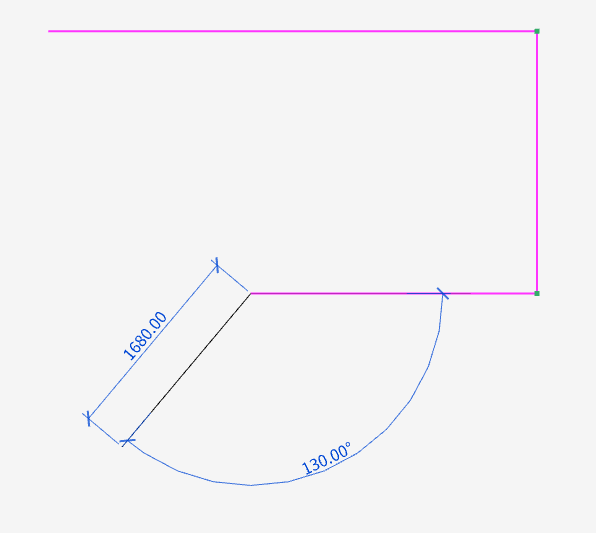

[TOC] ## 1\. 参照对象 创建参照线、参照面,辅助三维形体和约束对象定位 ![](https://img.kancloud.cn/7e/31/7e316576e00cd0f82b80ba90c9401232_130x59.png) ## 2\. 三维形体 ### 草图线 ![](https://img.kancloud.cn/8f/9f/8f9f2449f7a61f785ecf99a6e1765ae9_160x195.png =150x) 用来创建形体轮廓的线,自动生成端点约束 提供14种草图工具:直线、矩形、内接多边形、外切多边形、圆形、起点-终点-半径弧、圆心-起点-终点弧、切线端点弧、圆角弧、椭圆、椭圆弧、样条曲线-控制点、样条曲线-通过点、拾取线 ![](https://img.kancloud.cn/d5/c0/d5c04540de68e45a75f08257857db475_596x533.png) ### 创建基本形体 ![](https://img.kancloud.cn/5c/69/5c69b98b12ccc3238c9941b39f6b32f1_180x118.png) 提供5种基本形体:拉伸体、旋转体、放样体、融合体、放样融合体 * **拉伸体**:1个封闭轮廓向其法向进行拉伸形成的形体 * **旋转体**:1个封闭轮廓以1个中心轴旋转形成的形体 * **放样体**: 1个轮廓沿着与之垂直的路径放样形成的形体 * **融合体**:2个平行的封闭轮廓自动衔接封面形成的形体 * **放样融合体**:1条路径与和其两端垂直的两个轮廓形成的形体 #### **创建拉伸体** 左侧工具栏,单击“拉伸体”命令➤进入拉伸体编辑模式,用草图线工具,绘制封闭轮廓➤单击![](https://img.kancloud.cn/86/ae/86ae0df16281a40cce95c22f2649757b_25x22.png) 完成创建 #### **创建旋转体** ![](https://img.kancloud.cn/be/e6/bee65b8036e636cf9aa7b80e691e5a02_232x102.png) 第一步:左侧工具栏,单击“旋转体”命令➤进入旋转体编辑模式➤创建旋转体的“轮廓线”,用草图线工具,绘制封闭轮廓; 第二步:单击“轴线”命令,绘制或拾取直线,确定旋转体的旋转轴; 第三步:在属性参数面板,修改“旋转体起始角度”、“旋转体终止角度”➤点击![](https://img.kancloud.cn/86/ae/86ae0df16281a40cce95c22f2649757b_25x22.png) 完成创建 ![](https://img.kancloud.cn/c8/e1/c8e10f3831c947051df8a3f873030995_805x543.png =700x) >[danger] 注意:旋转体轮廓与轴线,不能交叉 #### **创建放样体** 第一步:左侧工具栏,单击“放样体”命令➤进入放样体编辑模式➤单击“绘制路径”、或“拾取路径”,创建连续的线作为放样路径➤点击![](https://img.kancloud.cn/86/ae/86ae0df16281a40cce95c22f2649757b_25x22.png) 完成放样路径创建; ![](https://img.kancloud.cn/83/10/8310e842363a3f1d19b72dee97d9e62b_197x103.png) >[danger] 注意:拾取路径,支持拾取多个平面内的线形成三维路径 第二步:单击“绘制轮廓”➤进入轮廓编辑模式,在垂直放样路径的工作平面内,绘制封闭草图线作为放样轮廓➤点击![](https://img.kancloud.cn/86/ae/86ae0df16281a40cce95c22f2649757b_25x22.png) 完成放样轮廓创建; ![](https://img.kancloud.cn/8e/b0/8eb05cdd28c785e2ff8d8ae50a0013ff_778x719.png =600x) >[danger] 注意:放样体轮廓只支持一个封闭图形 第三步:单击![](https://img.kancloud.cn/86/ae/86ae0df16281a40cce95c22f2649757b_25x22.png) 完成放样体创建; ![](https://img.kancloud.cn/dc/3b/dc3bad2f1bd128a5dff83241b70738ed_808x717.png =600x) #### **创建融合体** 第一步:左侧工具栏,单击“融合体”命令➤进入融合体编辑模式➤单击“编辑底部”命令➤进入轮廓编辑模式,绘制封闭草图线➤点击![](https://img.kancloud.cn/86/ae/86ae0df16281a40cce95c22f2649757b_25x22.png) 完成融合体底部轮廓; ![](https://img.kancloud.cn/1f/0a/1f0a331c19b354477680711d5c635868_133x99.png) 第二步:单击“编辑顶部”命令➤进入轮廓编辑模式,绘制封闭草图线➤点击![](https://img.kancloud.cn/86/ae/86ae0df16281a40cce95c22f2649757b_25x22.png) 完成融合体顶部轮廓; 第三步:单击![](https://img.kancloud.cn/86/ae/86ae0df16281a40cce95c22f2649757b_25x22.png) 完成融合体创建; ![](https://img.kancloud.cn/f3/06/f30699418f4621091f8cd7024d3bae3d_769x678.png =600x) >[danger] 注意:融合体顶部、底部轮廓只支持一个封闭图形 #### **创建放样融合体** 第一步:左侧工具栏,单击“放样融合”命令➤进入融合体编辑模式➤单击“绘制路径”、或“拾取路径”,创建连续的线作为放样路径➤点击![](https://img.kancloud.cn/86/ae/86ae0df16281a40cce95c22f2649757b_25x22.png) 完成放样路径创建; ![](https://img.kancloud.cn/2b/30/2b304bc0da7cd7bc8a14e282cd7334c0_274x100.png) 第二步:单击“编辑轮廓1”➤选择适合编辑该轮廓的视图➤进入轮廓1的编辑模式,在垂直放样路径的工作平面内,绘制封闭草图线作为放样轮廓1➤点击![](https://img.kancloud.cn/86/ae/86ae0df16281a40cce95c22f2649757b_25x22.png) 完成放样轮廓1创建; ![](https://img.kancloud.cn/7b/60/7b600a8d3f8c2d8a5156edf1f8fa0ac6_1058x721.png =700x) 第三步:单击“编辑轮廓2”➤选择适合编辑该轮廓的视图➤进入轮廓2的编辑模式,在垂直放样路径的工作平面内,绘制封闭草图线作为放样轮廓2➤点击![](https://img.kancloud.cn/86/ae/86ae0df16281a40cce95c22f2649757b_25x22.png) 完成放样轮廓2创建; ![](https://img.kancloud.cn/fc/b2/fcb2205332d80989808c77742ea4c022_1069x720.png =700x) 第四步:单击![](https://img.kancloud.cn/86/ae/86ae0df16281a40cce95c22f2649757b_25x22.png) 完成放样融合体创建; ![](https://img.kancloud.cn/b8/da/b8da05b933e47046837b13cf194a2974_870x515.png =600x) >[danger] 注意:放样融合体不支持封闭路径,轮廓1、轮廓2只支持一个封闭图形 ### 创建快速形体 ![](https://img.kancloud.cn/85/75/8575d2e7eeb699af670d491e42004a27_183x173.png) 提供7种快速形体:长方体、圆柱体、管体、圆环体、圆锥体、球体、棱柱体 * **长方体、圆柱体、管体、棱柱体:** 是轮廓分别为矩形、圆形、环形、多边形的拉伸体 * **圆环体、圆锥体、球体:** 是轮廓分别为圆形、三角形、半圆形的旋转体 快速形体,在创建时通过预设参数,一次创建准确的形体 长方体的快速参数,如下图 ![](https://img.kancloud.cn/31/2b/312bd9c077226c8550ed6db9272c02eb_878x30.png) 圆锥体的快速参数,如下图 ![](https://img.kancloud.cn/a7/73/a773711f7fa458e5aaf971d8624091c2_567x31.png) ### 设置扣减体 选中三维实体,可在属性参数中设置“是否扣减体”,扣减体显示为半透明黄色; 如族中存在扣减体,在项目中优先使用扣减体,与项目中其他对象做扣减; ![](https://img.kancloud.cn/f4/b6/f4b6ebfe6d883e9955e9bb517bf39b21_230x220.png) 如下图,L型集水坑族,包含1个扣减体,用于扣减集水坑所在的筏板基础 ![](https://img.kancloud.cn/cb/57/cb57981b6440ed64a5bbc8ea2f716018_822x613.png =400x) ## 3\. 二维对象 ![](https://img.kancloud.cn/41/da/41da5b52f6f49119d461855431103274_127x59.png) 支持创建的二维对象,包括:二维线、文字 ## 4\. 机电连接件 ![](https://img.kancloud.cn/12/3c/123c83b17b14111c07b701cd186dd754_179x122.png) 创建机电族所需的连接件,项目中机电管线可自动对接到连接件位置; 支持:风管连接件、水管连接件、电气连接件、桥架连接件及线管连接件; ![](https://img.kancloud.cn/da/08/da087409e046b8f73b153433b480fe33_477x343.png =400x)
