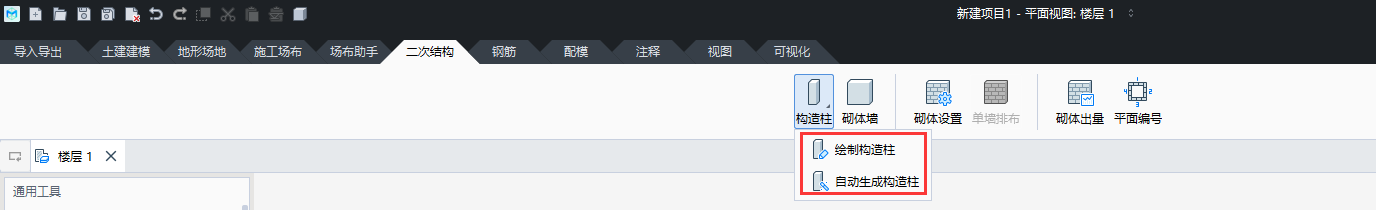

![](https://img.kancloud.cn/31/3a/313a103f3632bf7c24fa349aa8d57609_1376x210.png) 支持在砌体墙上手动绘制构造柱,也可以通过设定规则自动生成构造柱。 特性: 支持的几何造型及创建方式,与主体结构中的框架柱相同; 属性面板修改构造柱的“结构类型”参数,可转化为框架柱; 创建过程中,预设参数支持左下角点、放置后旋转。 **1.绘制构造柱** #### 操作步骤 ***** 第一步:单击“二次结构”选项卡➤“构造柱”下拉列表➤单击“绘制构造柱” 第二步:默认垂直柱,在砌体墙上放置。按Esc键完成绘制。 ![](https://img.kancloud.cn/98/a0/98a0c22d52a0944a6d01ed995e8ae12f_1920x1040.png) >[danger] 注意:砌体墙端部为构造柱时,默认排布马牙槎; > 斜构造柱,暂不支持砌体排布 **2\. 自动布置构造柱** #### 操作步骤 ***** 第一步:单击“二次结构”选项卡➤“构造柱”下拉列表➤单击“自动生成构造柱”; 第二步:生成设置面板,调整后,点击“确定”即可。 ![](https://img.kancloud.cn/e9/3d/e93dc576e373d7a12ef768d85b857b7d_371x581.png) 配置参数解释: 生成范围:按楼层选择即按所属楼层为列表中选中楼层的构件集合生成构造柱;按选择范围则在点击确定后进入交互选择模式,选中部分构件来进行构造柱生成。 生成规则:可多选不同规则来定义 尺寸规格:构造柱截面宽默认随墙厚,截面高可自由更改;若构造柱为墙相交处生成,则宽高均取墙厚 >[danger] 注意:重复使用自动布置构造柱命令会重复布置,若单次布置结果不合预期,请删除当前构造柱后再使用命令; > 暂不支持斜交墙处构造柱自动生成
