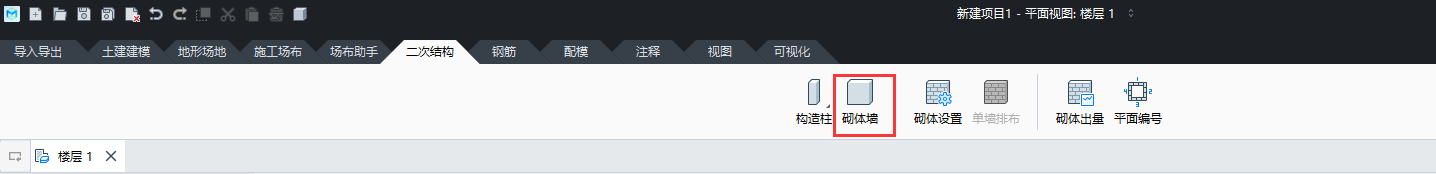

![](https://img.kancloud.cn/df/82/df8236cf5b9f25f6e37362a3ceb9b5d9_1436x174.png) 支持在平面视图、三维视图绘制砌体墙。 属性:选中砌体墙,属性面板中可以切换结构类型。 #### 操作步骤 ***** 第一步:单击“二次结构”选项卡➤单击“砌体墙” 第二步:如果要放置的砌体墙类型与“属性面板”中砌体墙类型不同,单击“属性面板”族类型➤从下拉列表中选择其他类型。 ![](https://img.kancloud.cn/41/f6/41f6f6e7b20334705b41dc2cb4e32014_230x312.png) 第三步:选择绘制方式,并调整预设参数。 ![](https://img.kancloud.cn/9c/eb/9ceb6afbbdb3659967cf057ed903b31b_255x161.png) 若要绘制直墙,使用默认的“直线”工具可通过在图形中指定起点和终点来放置直墙分段。 或者,可以指定起点,沿所需方向移动光标,然后输入墙长度值,具体绘制方法参考:[直线](https://www.kancloud.cn/glodon_bimmake/bimmake_help/2305025)。 若要围绕一个矩形区域绘制直墙,选择“矩形”绘制命令,具体绘制方法参考:[矩形](https://www.kancloud.cn/glodon_bimmake/bimmake_help/2305026)。 若要绘制弧形墙,选择“弧线”绘制命令,具体绘制方法参考:[圆弧](https://www.kancloud.cn/glodon_bimmake/bimmake_help/2305027)。 若要拾取线绘制,选择“拾取线”,具体绘制方法参考:[拾取线](https://www.kancloud.cn/glodon_bimmake/bimmake_help/2305028) 第四步:在视图中绘制,按Esc键完成放置。 >[danger] 注意:只有砌体墙支持砌体排布,剪力墙选中后“单墙排布”命令灰显,无法使用; > 弧形砌体墙、变截面砌体墙,暂不支持砌体排布
