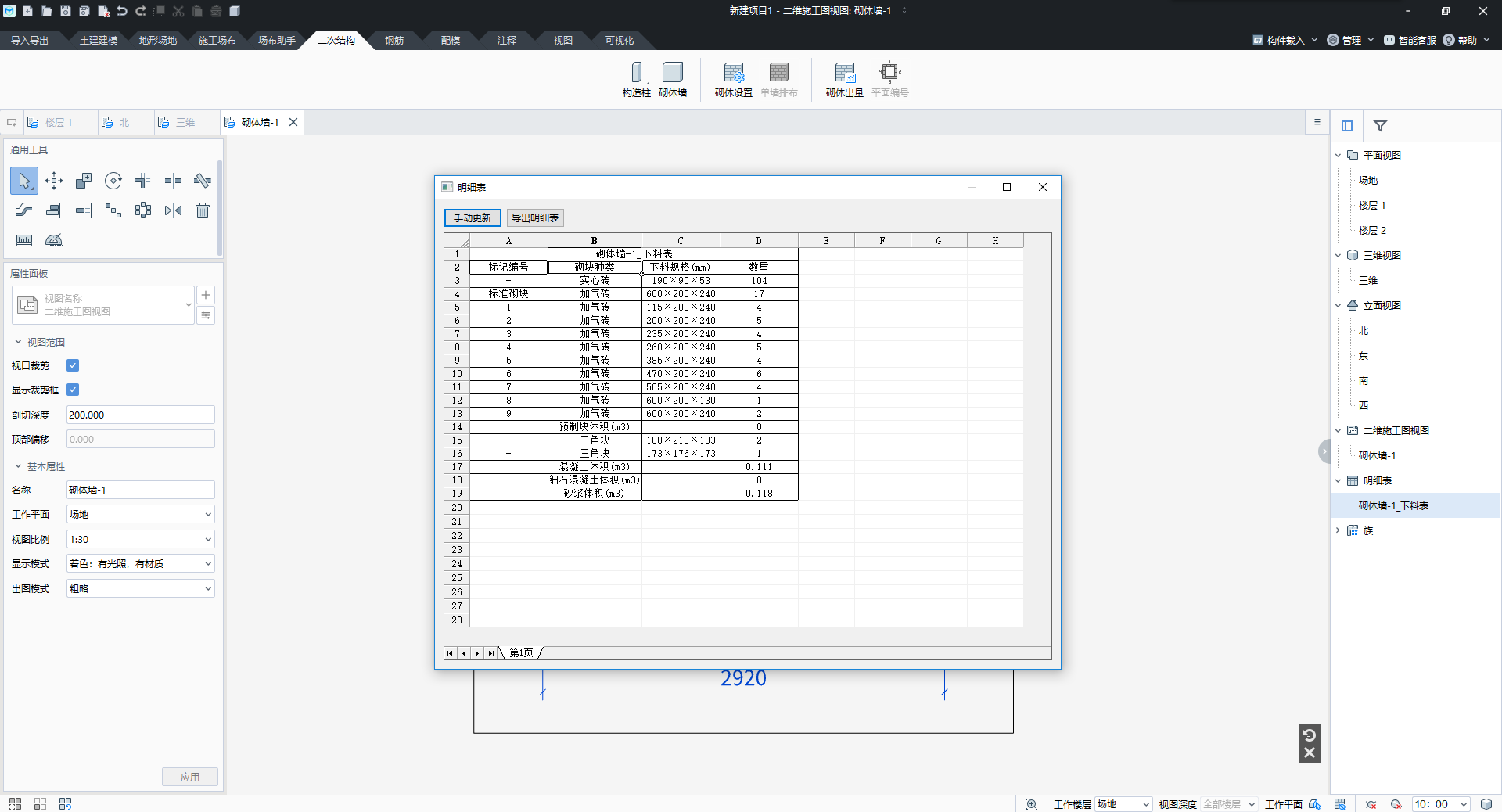

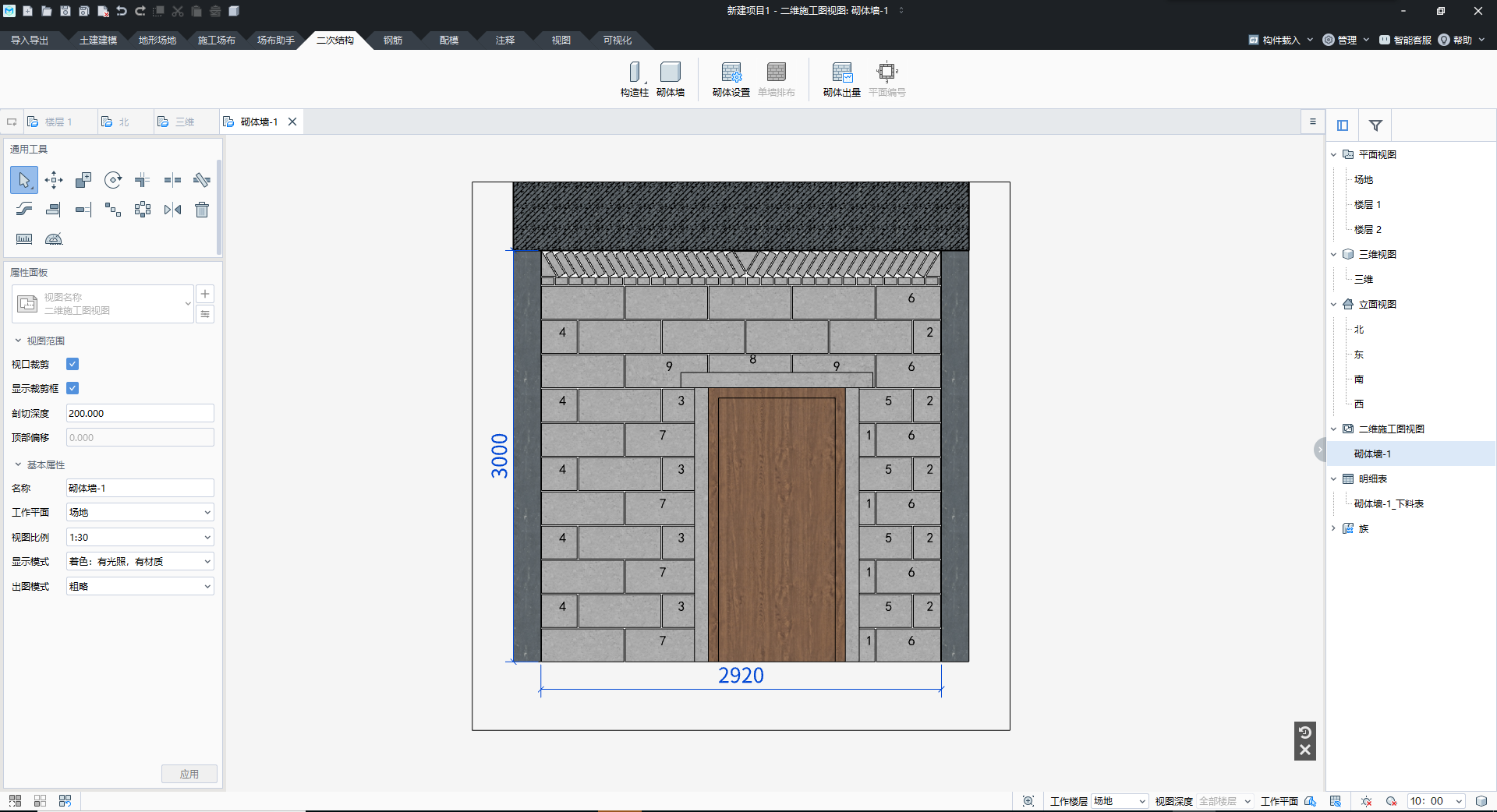

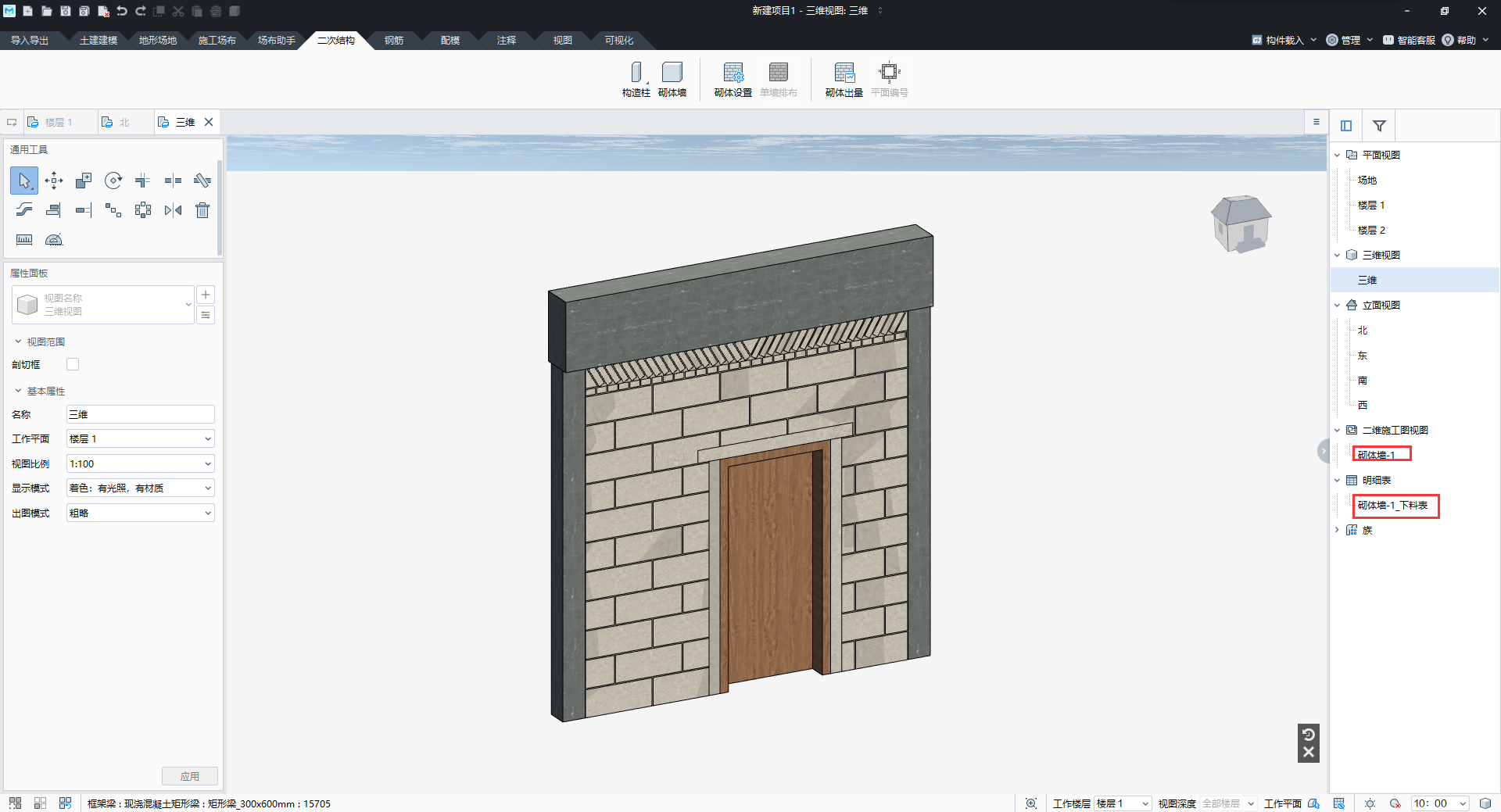

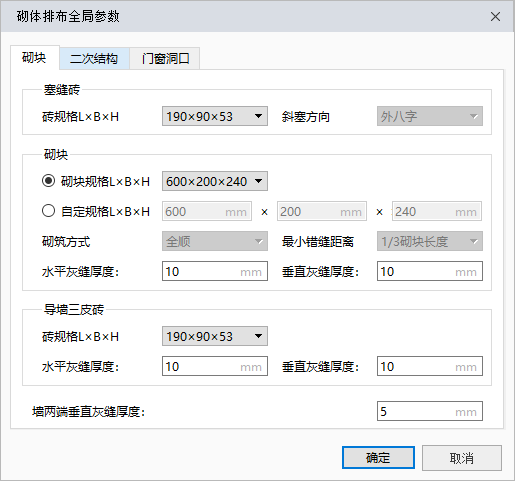

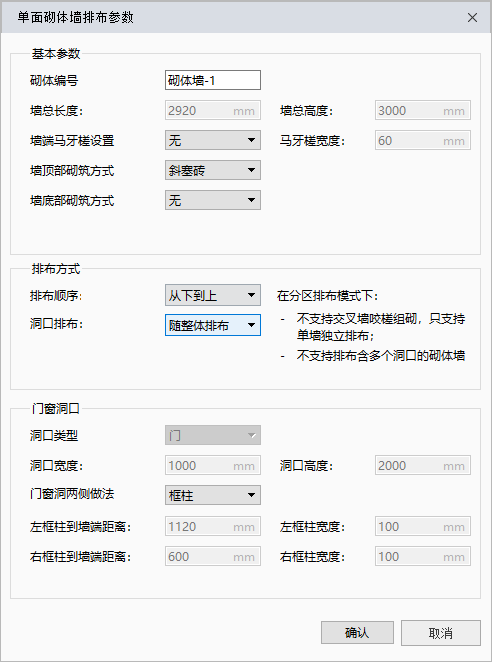

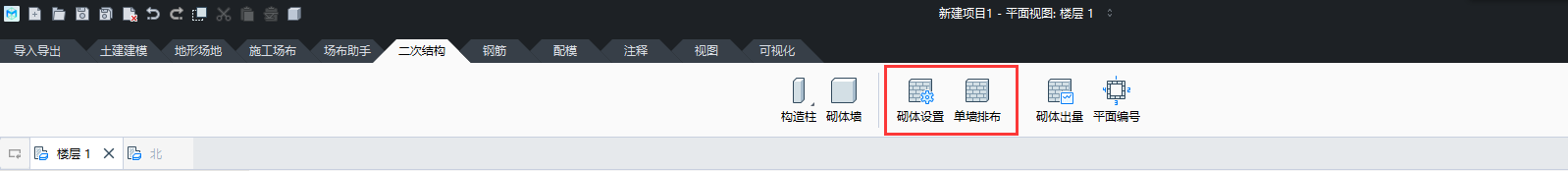

## 整体流程: 获取模型——一键处理——布置构造柱(然后再次一键处理)——砌体排布(先排布设置再砌体排布)——编辑砌体——出图出量——云端浏览(上传bimface) * **获取模型**:可以导入GCL/Revit/GTJ,也可以CAD识别翻模,或者在BIMMAKE直接创建模型 * **一键处理**:这步很关键,处理后的模型更准确,排砖结果更好。 * **布置构造柱**:可以手动绘制或自动布置构造柱,如果有构造柱伸入了主体结构,可以再次进行一键处理 * **砌体排布**:先进行“排布设置”再进行“砌体排布”,需要先针对项目中要排布砌体墙的不同墙厚的做法进行配置,一键批量排布时,根据不同族类型来匹配已配置好的做法,差异化高效排布。 * **编辑砌体**:在二维施工图视图,双击砌体系统或者点击侧边栏“编辑砌体”命令进行编辑。 * **出图出量**:可以出平面编号图,导出CAD/DXF。出量支持砌体出量和二次结构出量。 砌体排布主要包括排布设置及砌体排布。 ![](https://img.kancloud.cn/ea/6f/ea6f13a2eea6670dc0147d47dc2be232_744x129.png) #### 操作步骤 ***** 第一步:单击“二次结构”选项卡➤单击“排布设置”,弹出面板进行参数设置,首先需要先针对项目中要排布砌体墙的不同墙厚的做法进行配置,一键批量排布时,需要根据不同族类型来匹配已配置好的做法,以便于差异化高效排布。 ![](https://img.kancloud.cn/d8/c8/d8c849ff2f9bfa895d964d081e009c1c_1341x858.png) 可以调整砌体编号前缀、马牙槎参数和砌体排布做法配置。 砌体做法配置:对项目中的不同厚度的砌体墙的做法进行配置,主要包括砌块、塞缝、导墙、洞口和腰梁过梁压顶抱框柱参数。 >[danger] 批量排布时,族类型与排布做法匹配排布,支持一种墙厚对应一种做法,如果同一种墙厚在不同的位置排布做法不同,则配置不同的做法。 > **例如:** > 卫生间墙200mm厚为混凝土小型空心砌块,内墙200mm厚为蒸压加气混凝土砌块,则需要配置两个做法,同时需要模型对应不同的族类型,排布的时候不同的族类型匹配不同的排布做法即可。 **做法配置面板:** 默认提供不同砌块类型常见墙厚的做法,支持对每套做法**删除、保存和另存为,也支持新建**。 * 新建做法:新建做法指定做法名称、厚度和材料,根据输入的厚度和材料给出默认的一套做法,可以检查做法参数的合理性。 * 另存为做法:将当前的做法另存为新的做法。 * 保存做法:对做法中的参数修改后保存生效,如果不保存切换到其他做法时会提示保存。 * 删除做法:选中做法,点击“-”删除命令。 第二步:单击“二次结构”选项卡➤单击“砌体排布”,进入多选模式“按照范围选取”,支持框选自动过滤选择砌体墙。 (砌体排布同样**支持先选择砌体墙,然后点击“砌体排布”**) ![](https://img.kancloud.cn/b7/19/b719168218c287cfc94e9e539f5caaf3_1920x1038.png) 当框选构件较多时,出现以下提示窗,建议分层分区域排布: ![](https://img.kancloud.cn/c8/b3/c8b31f90dd1a629378881310ebfa40d4_282x209.png) 第四步:选择结束后,出现“砌体排布”面板,砌体墙类型默认匹配合适的排布做法,可以切换到其他做法排布。 ![](https://img.kancloud.cn/6d/50/6d50791db3eb4b1d320ead7cf3883101_930x760.png) * **匹配做法**:软件根据选择的砌体墙类型的墙厚匹配≤其墙厚的排布做法,用户可以下拉选择其他做法,可以点击配置,查看对应做法的详细参数。 ![](https://img.kancloud.cn/d2/a7/d2a730c55328ef82abd521a69e17f25e_1440x661.png) * **切换做法**:从做法列表中切换做法,点击右上角“设为当前”,完成切换。只能切换做法厚度比砌体墙厚度小的做法,不能切换到较大的厚度。 例如:要排的砌体墙厚为100,不能切换到比100厚度大的做法(做法概览里对应的厚度为做法厚度)。 ![](https://img.kancloud.cn/b7/1f/b71fb434d65d3152b16fd41e0906add8_662x463.png =500x) * **砖厚与墙厚一致性检查**:检查排布结果中砌体区是否超出墙厚; * **识别二次结构**:勾选则生成对应的构件,取消勾选则不生成。 >[danger] 如果项目中已有对应的二次结构,可以不勾选,则识别现有的二次结构排布砌体; > 如果勾选,则会按照做法规则生成对应的二次结构构件。 第五步:匹配好做法后,点击“开始排布”,出现进度条,等待一段时间后,出现排布结果的弹窗,完成排布。 >[danger] 建议分层分区域排布,一次性排布墙体较多会需要等待较久时间,如果项目中有交叉墙和洞口则耗时较久。 > 100片墙批量排布大概需要10min左右,简单项目可能2min完成,请大家耐心等待~ ![](https://img.kancloud.cn/aa/e9/aae9b7745b52939b16e3eab1f4c5d748_362x206.png) ![](https://img.kancloud.cn/ac/a5/aca50926827564c35e2b59d43ba328d5_480x320.png) 第六步:生成排布结果,同时生成对应的二维施工图视图和明细表。 ![](https://img.kancloud.cn/49/4f/494f4dc54cb4cfe931c01a72e28b3120_1920x1040.png) 切换到对应的二维施工图视图: ![](https://img.kancloud.cn/3e/e1/3ee1b1c6010aa32c5bb07e9cc94a9e94_1920x1039.png) 生成排布结果后,同时会在平面视图生成对应的剖切框标记,剖切框标记包括剖切符号和范围框,剖切范围框在平面视图和施工图视图均可调整。平面视图可调整剖切范围框的左右和前后剖切范围,施工图视图可调整剖切范围框的左右和上下的范围,两个视图的调整会关联更新。 ![](https://img.kancloud.cn/8b/8d/8b8d391fc117e667d8c78076d983f93b_918x277.png =400x) 对应的明细表: ![](https://img.kancloud.cn/c2/3a/c23a88983dab0f6e60369e88b612e2c5_1920x1041.png) ***** 关键场景排布结果: * 交叉墙咬槎排布: ![](https://img.kancloud.cn/be/af/beaf188a40aaf607cca75df9bfdacf0c_1392x450.png) * 多洞口排布: ![](https://img.kancloud.cn/95/48/95480b97a1bea93d01b09b59027889de_832x657.png =400x) ####
