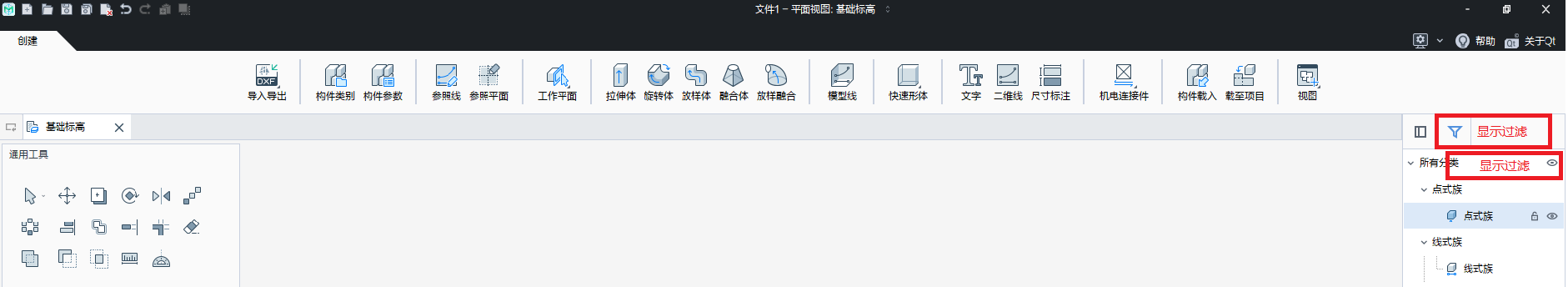

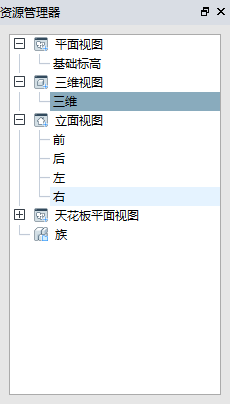

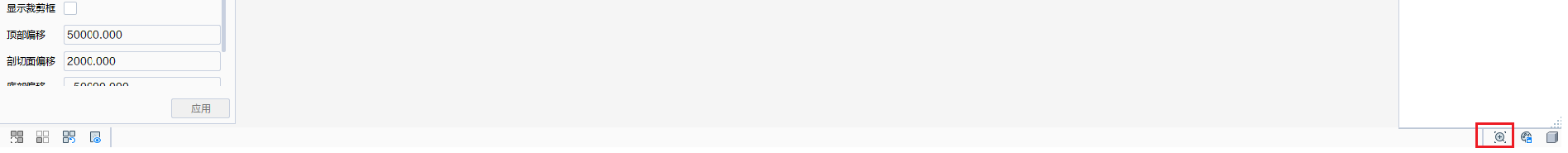

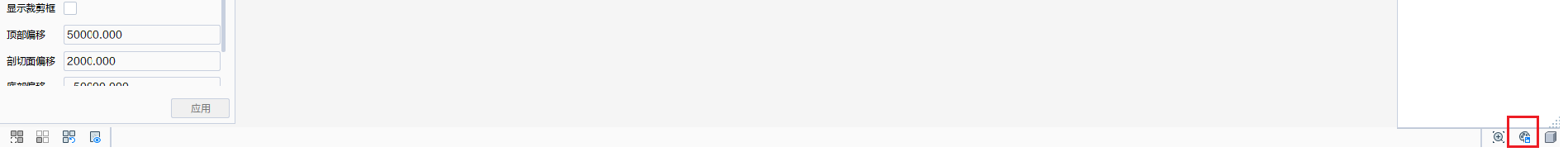

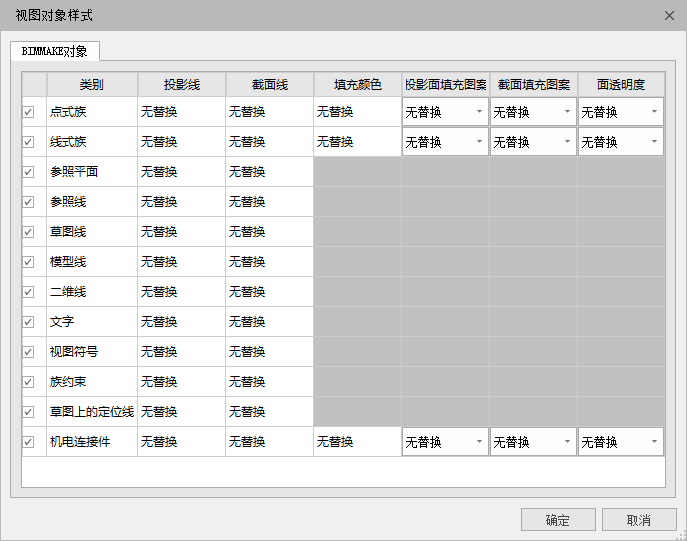

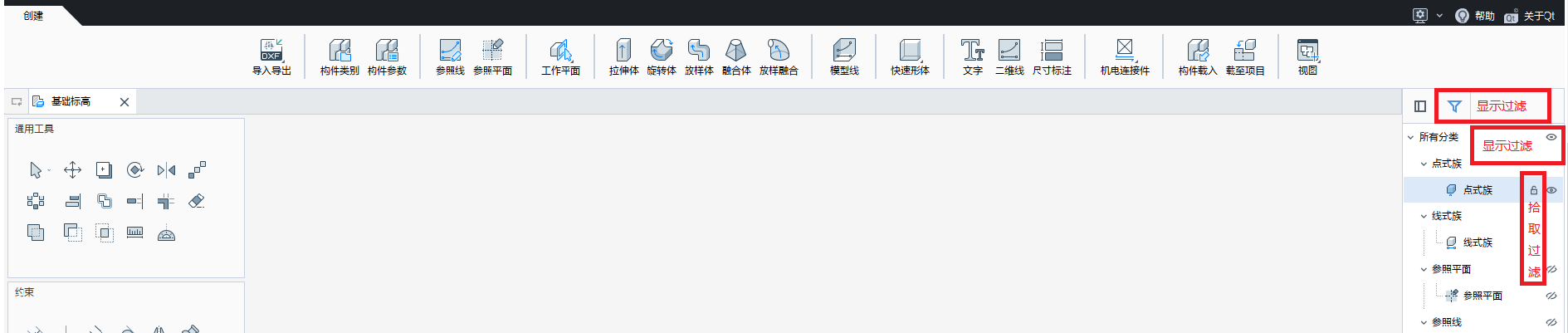

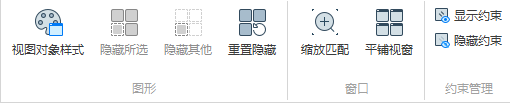

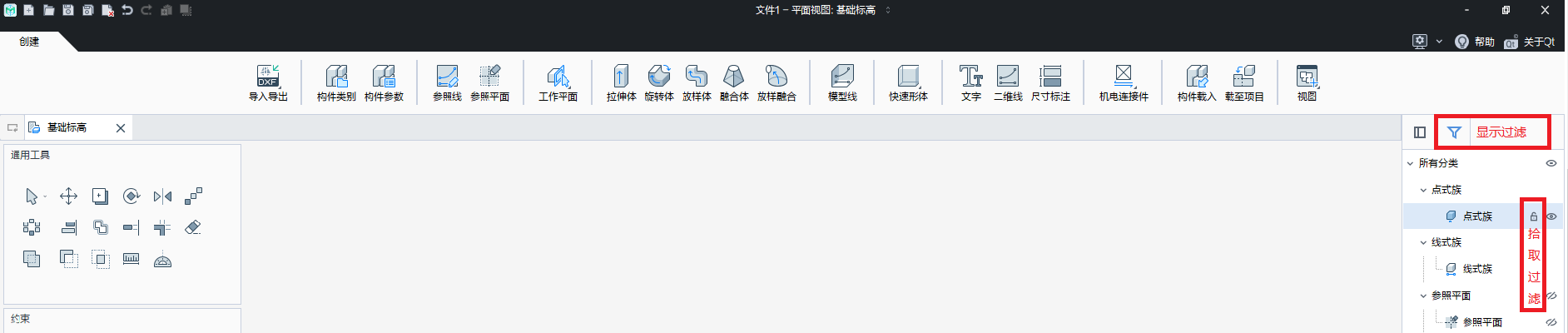

![](https://img.kancloud.cn/49/97/499703ece41b55d8f19d17f4dad0cade_510x104.png) [TOC] ## 1\. 视图切换 在资源管理器,双击需要激活的视图,完成视图切换 ![](https://img.kancloud.cn/58/c7/58c78963e7c1a1e259016c15452beb6b_230x404.png) ## 2\. 视图工具 ### 视图对象样式 对分类对象的投影线、截面线的线宽、线型、颜色、材质、面样式进行全局的调整。 #### 操作步骤 第一步:在工具栏切换到“视图视窗”选项卡➤单击“视图对象样式”按钮 第二步:弹出设置对话框,在对话框内可以设置“模型对象”的样式 包括以下样式:投影线宽,线颜色,线型,截面线宽,线颜色,线型,填充和面样式。 * 无替换,表示按对象样式设置值控制 ![](https://img.kancloud.cn/db/00/db00f9ef940d932d81d826147e280e36_687x541.png) ### 显示控制 隐藏所选:隐藏选中的对象 隐藏其他:隐藏选中对象以外的其他对象 重置隐藏:全部取消隐藏状态 ### 窗口控制 ![](https://img.kancloud.cn/4a/89/4a898f3842ec4f96a56dbc6ed6d22321_132x73.png) 缩放匹配:将当前模型进行缩放使其全部显示在视窗内并充满视窗 平铺视窗:当打开多个视窗时,点击“平铺视窗”将所有打开的视窗平铺展示 ![](https://img.kancloud.cn/e3/83/e3834a68b26271fe43b098366401a893_1480x845.png) ### 约束管理 ![](https://img.kancloud.cn/67/54/6754461d7b94a3aea91d54615d950971_83x58.png) 显示约束:在草图中显示当前存在的约束标记 ![](https://img.kancloud.cn/9f/a3/9fa3da302c934cdf505054c38abc70c9_172x271.png) 隐藏约束:隐藏草图中的约束标记 ## 3\. 显示过滤 ![](https://img.kancloud.cn/e0/a6/e0a615a709cc75fc5d2dac32b2d86b19_191x23.png) 窗口底部工具条右侧,单击“”显示过滤“,打开过滤控制面板 可通过勾选框,设置需要显示的对想过勾选选择显示的对象。 ![](https://box.kancloud.cn/536c0a42a7121f5bd6eaf46115740000_202x203.png) ## 4\. 拾取过滤 ![](https://img.kancloud.cn/51/08/5108becbd62980b32c1f7dad83174382_200x23.png) 窗口底部工具条右侧,单击“”拾取过滤“,打开过滤控制面板 可通过勾选框,设置可以拾取的对象。 ![](https://box.kancloud.cn/5c46ed093035ecb89a96db7ec44780b8_198x324.png)
