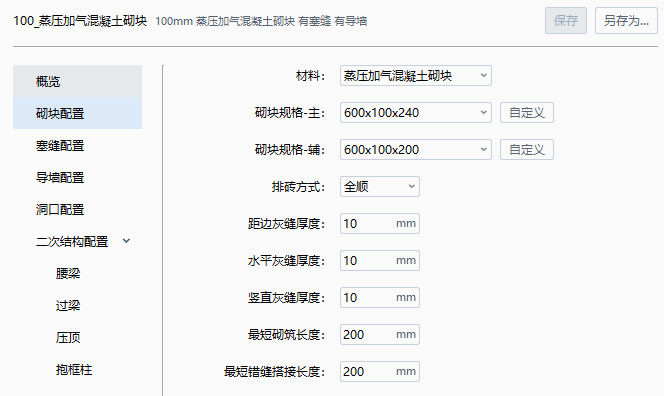

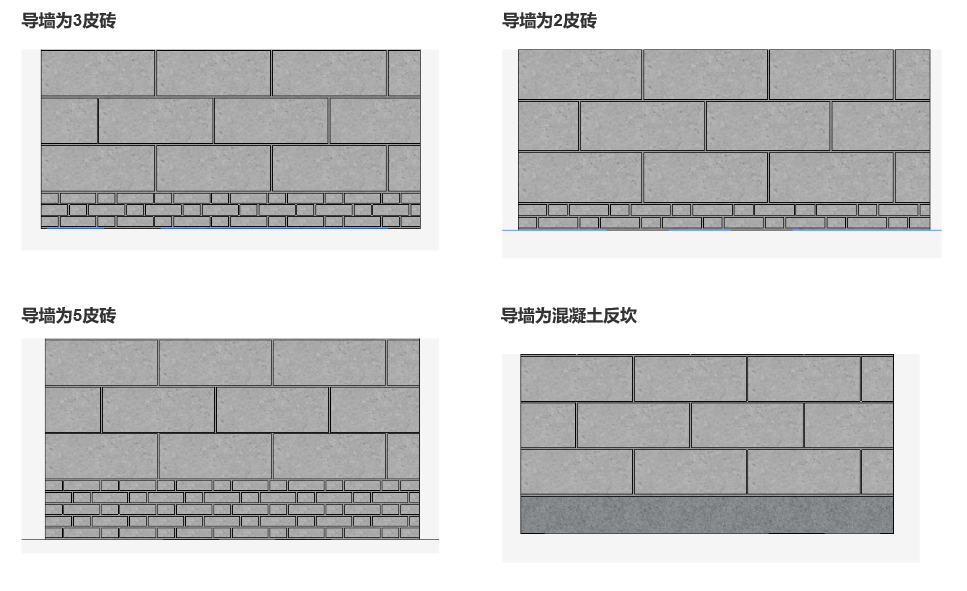

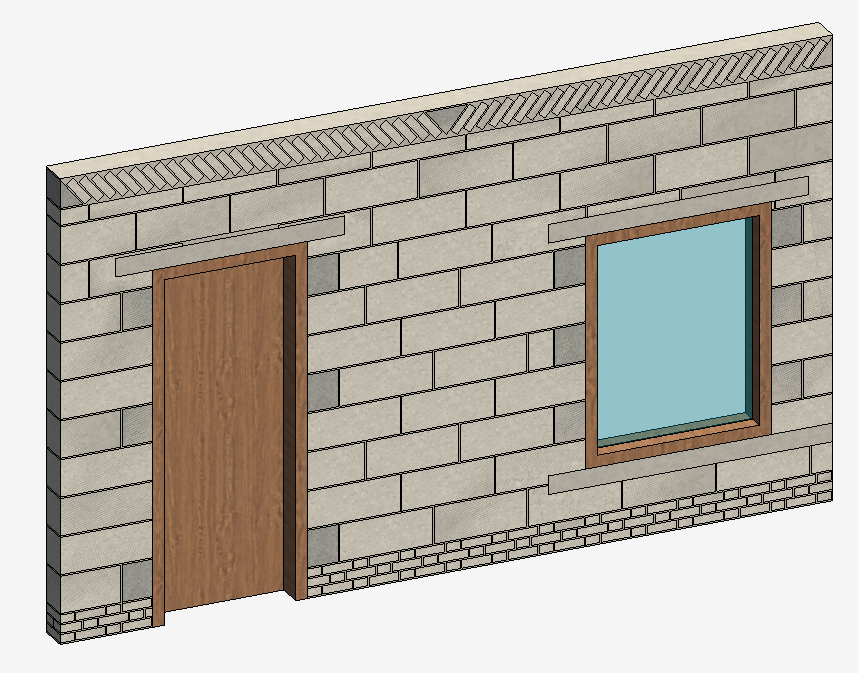

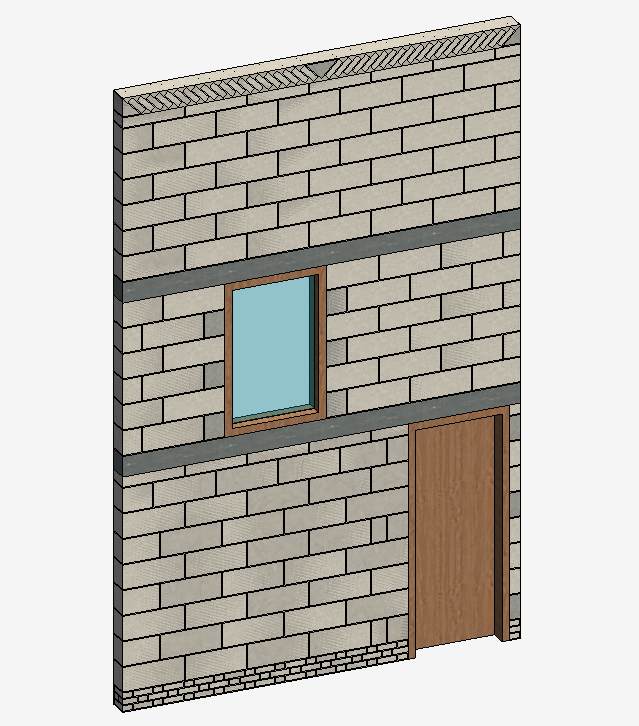

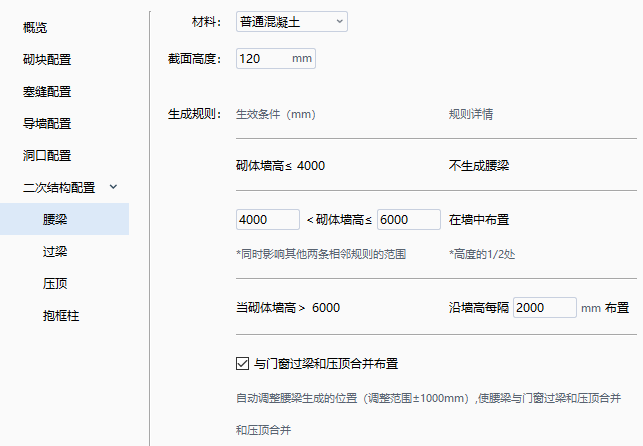

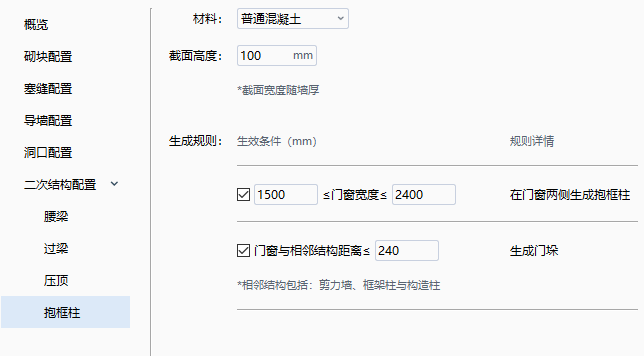

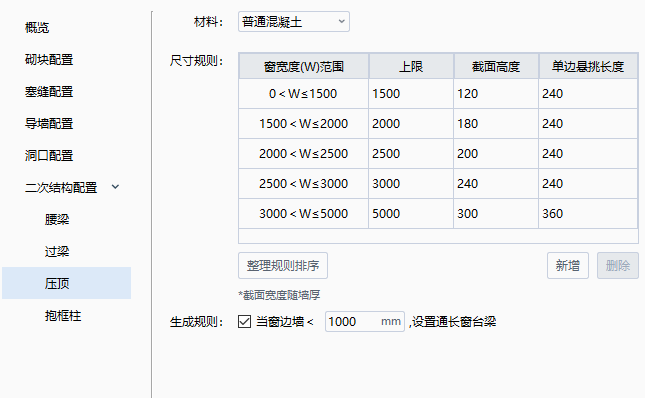

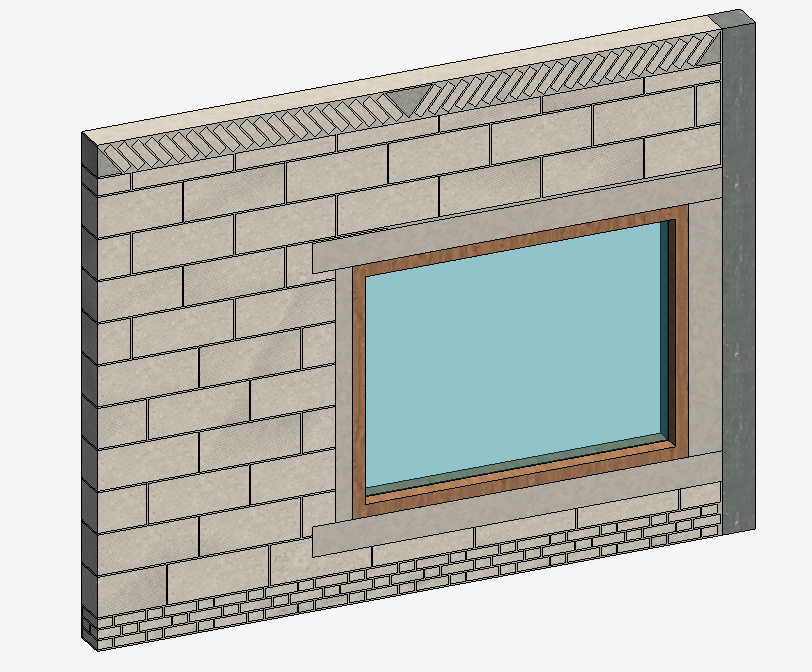

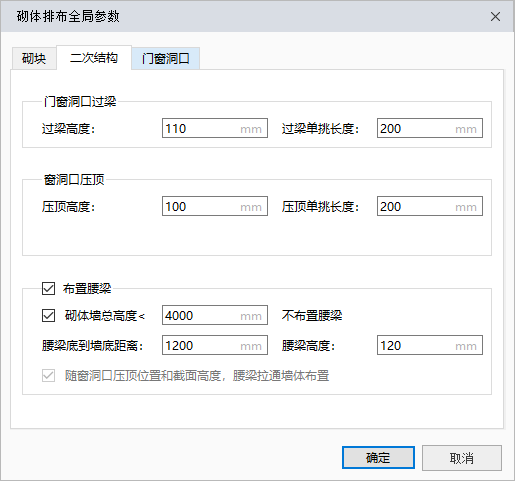

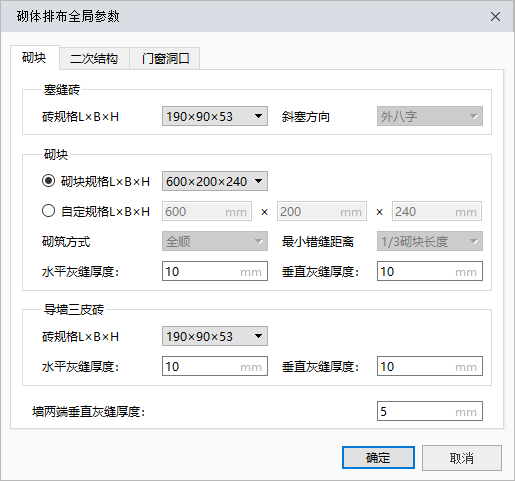

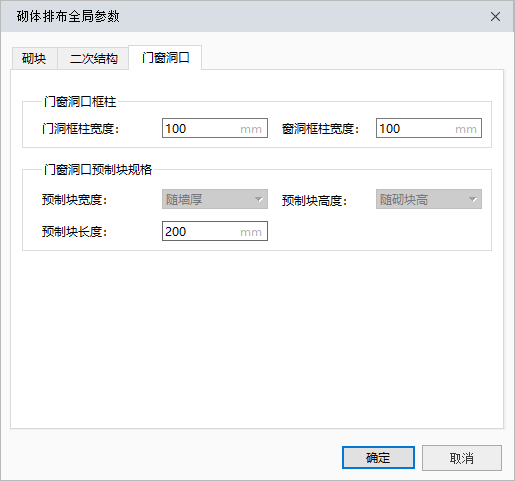

主要设置砌块参数、二次结构参数及门窗洞口做法规格。 1.设置砌块参数 墙顶部的塞缝砖、底部的三皮砖,支持2种规格(LxBxH):190x90x53、200x95x53; 墙身砌块,内置选项支持6种规格(LxBxH):600x200x240、600x100x240、600x200x300、600x100x300、395x190x195、395x90x195; 更多规格请选择“自定义规格LxBxH”,输入需要的尺寸参数。 斜塞砖排布方向为“外八字”,砌块砌筑方式为“全顺”,三皮砖砌筑方式为“一顺一丁”; 塞缝砖之间的灰缝厚度默认为10mm,暂不支持修改; ![](https://img.kancloud.cn/c4/f7/c4f7897871ac307f3cc79388c3a7aa14_515x481.png) 2.设置二次结构 门窗洞口顶部的过梁,支持设置构件截面高度、单挑长度; 窗洞的窗台位置布置“压顶”,支持设置构件截面高度、单挑长度; 布置腰梁,并勾选“砌体墙总高度< 输入高度 不布置腰梁”,会自动过滤不需要布置腰梁的墙体;如不勾选,则默认选中对象都不布置腰梁。遇到窗洞压顶位置,腰梁自动拉通墙体布置。 ![](https://img.kancloud.cn/e3/39/e339e0ff10bd3151dd91d2586d057431_515x481.png) 3.设置门窗洞口 门洞、窗洞的框柱,支持分别设置截面宽度(截面高度默认随墙厚); 门洞、窗洞的预制块,预制块宽度随墙厚度,高度随砌块高度,预制块长度默认200mm,支持用户输入修改。 ![](https://img.kancloud.cn/28/79/2879e9cf58893f2e614f978d14493fcb_515x481.png)
