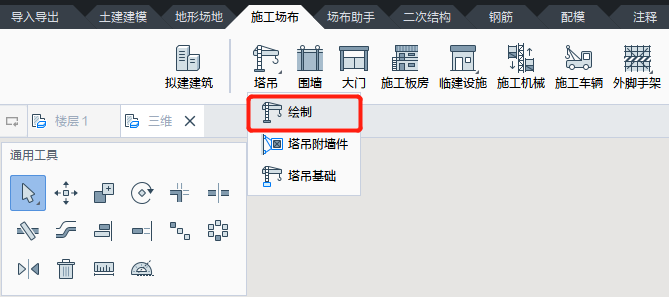

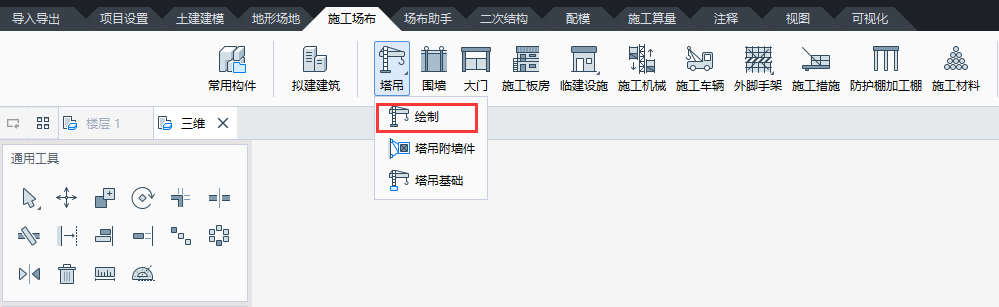

塔吊绘制支持直接绘制和拾取线绘制。 * 绘制塔吊 ## 操作步骤 1、点击上部快捷栏“施工场布”的“塔吊”——点击“绘制”。 ![](https://img.kancloud.cn/53/97/5397a76e8c518a2a02a0bea772908160_1172x283.png) 2、在属性面板中调整塔吊类型及其属性。 ![](https://img.kancloud.cn/e6/55/e6558020e08fcf9c628068df39a39bd2_251x667.png) 3、在弹窗“塔吊创建设置”中,可让构件在放置后旋转,调整其面向。 ![](https://img.kancloud.cn/64/38/64384df3855e4244fb5370283df76ecd_1680x1022.png) 4、点击鼠标左键,放置塔吊。 5、选中塔吊,在左侧属性面板中可调整塔吊参数化属性。 ![](https://img.kancloud.cn/bd/51/bd51e1ecdc91a0c28f86bca1446c928b_1680x1022.png) 选中塔吊,可修改“起重臂底部高度”、“起重最大幅度”、“起重臂回转角度”、“吊钩水平位移”、“吊钩离地距离”等属性及“定位表面”、“偏移”等属性。 6、点击属性面板中的+,可增加塔吊的类型。 ![](https://img.kancloud.cn/c9/45/c9450fde8358350195f137a87ca758ae_1680x1022.png) * 拾取线布置塔吊 ## 操作步骤 1、点击上部快捷栏“施工场布”的“塔吊”——点击“拾取线布置”。 ![](https://img.kancloud.cn/d2/c0/d2c056be61e39c7408388b8b274e6290_1170x336.png) 2、在属性面板中调整塔吊类型及其属性。 ![](https://img.kancloud.cn/e6/55/e6558020e08fcf9c628068df39a39bd2_251x667.png) 3、拾取图纸中的塔吊工作半径线,则自动布置出塔吊 ![](https://img.kancloud.cn/81/00/810056b9eee0a1550cbd2c48a32e941a_1328x894.png) >[warning] 如果在拾取线前输入了起重最大幅度,则以拾取的cad中塔吊工作半径线为准。 后续调整塔吊参数的操作同上。
