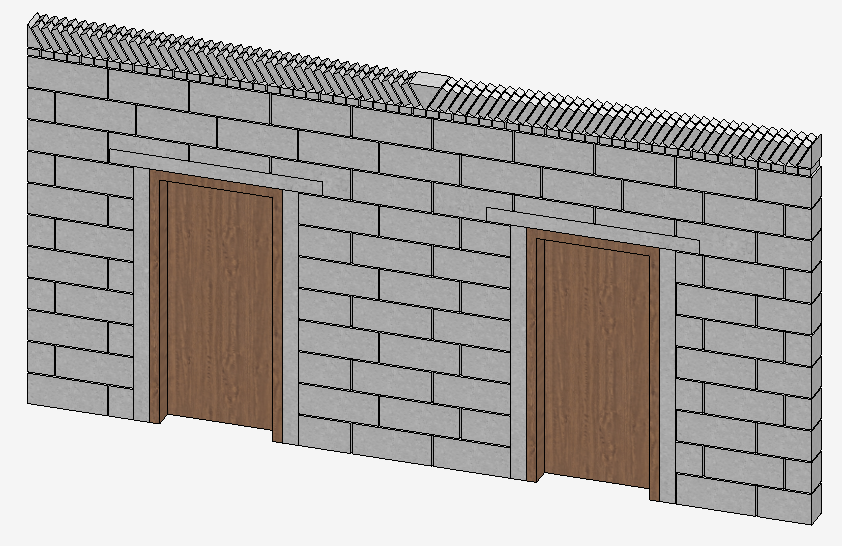

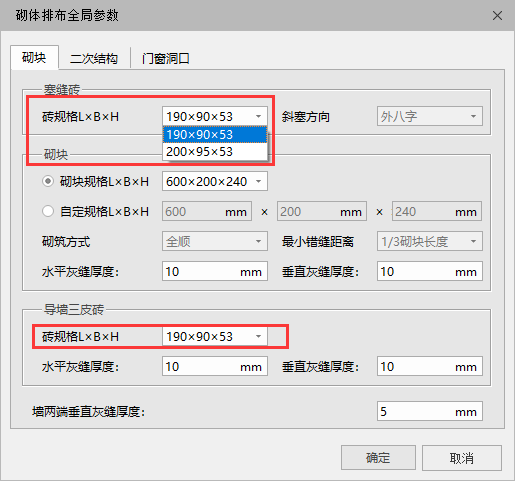

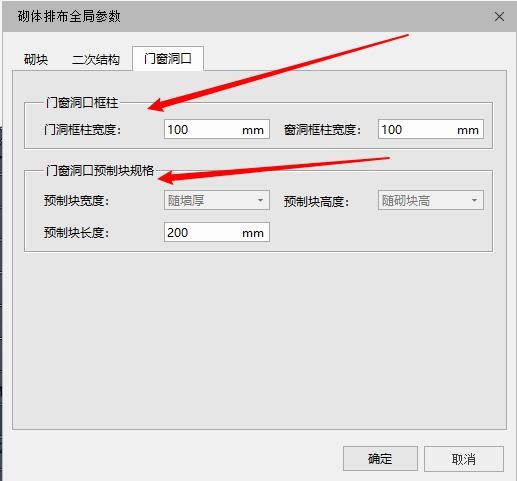

## 其他二次结构常见问题 **问:框柱、预制块这两种是不是有点冲突?什么情况下用洞口框柱、什么情况下用预制块呢?门洞尺寸大于多少的情况下用框柱?在哪里设置呢?** ![](https://img.kancloud.cn/b1/71/b171be7f969ff9b9be7acda7eed79f80_517x481.jpg) 答:可以选择的,上面的面板主要是排布的全局参数,主要设置尺寸规格,可以单墙排布选择“框柱”或者“预制块” ![](https://img.kancloud.cn/af/20/af2058c69f476b657f26f647ee4da459_492x625.png) **问:砌体墙上有两个门不能排布?** 答:单墙排布的时候,选择“随整体排布”可以排布出来。 ![](https://img.kancloud.cn/14/a3/14a3cc24e0afabc1277c36291884d910_842x546.png) **问:可以多墙、整层排布吗?现在排布好麻烦,要一个一个点击** 答:目前还只能单墙排布,后续会做优化。 **问:不同墙厚的砌体墙怎么排布?** 答:点击【砌体设置】切换砌块的规格,再进行砌体排布即可。 ![](https://img.kancloud.cn/ec/b0/ecb0adf760e374538afbdd66b2dcbf97_515x481.png) **问:斜塞砖,能修改角度吗?** 答:目前还不能修改角度,主要是软件根据顶部剩余高度自动计算排布。 **问:斜塞砖目前的规格不满足现场要求,怎么排布?** 答:目前只支持两种规格,其他规格还不支持。斜塞砖和导墙砖规格排布需要一致。 ![](https://img.kancloud.cn/f8/77/f877ce883328a3af0d6cb8c850d76f3e_515x481.png) **问:弧形墙能排砖吗?** 答:还不能。目前只能矩形直线砌体墙能排布,变截面墙也不支持。如果遇到一片墙排布不出来可以检查下砌体墙的高度属性,看下是否等高,如果为变截面墙则不支持排布。 **问:一片砌体墙布置两层圈梁布置不上?** 答:目前只能布置一层圈梁,可以通过编辑砌体手动复制一层。 **问:过梁、压顶、圈梁如何布置?** 答:在砌体排布的时候会跟随砌块一起排布出来。还没有单独的布置命令。 **问:算量GTJ模型导入的带腰梁、过梁、压顶的模型,无法识别排布?** 答:目前还不能识别到,需要在BIMMAKE中排布出二次结构。 ### **出图出量** ***** **问:砌体排版图,导出图纸相邻的结构线:剪力墙、梁、构造柱,能不能一起导出?** 答:目前还不支持,需要导出后手动补充。 **问:导出的砌体排版图和下料单可以合并出图吗?** **图表一体化:出的墙的排布图旁边有一个下料表。** 答:目前还不支持,需要导出后手动合并调整。 **问:单面墙中间添加构造柱,需要将墙分两部分排砌体,出图时无法组合在一起出图?** 答:目前还不支持,需要导出图纸,在cad中合并编辑完成。 **问:砌块统计量能不能统计一层或者一栋单体的砌体数量,这样出量只能知道单墙排布的量。无法知道总共需要多少砌块,还有哪些废料哪些墙体可以利用?** 答:目前只能单墙统计,把单墙的量在excel汇总统计。 **问:出图纸,右下角可以增加二维码,便于现场扫码查看。** 答:目前可以上传BIMFACE,会生成二维码,可以把此二维码加到图纸上。
