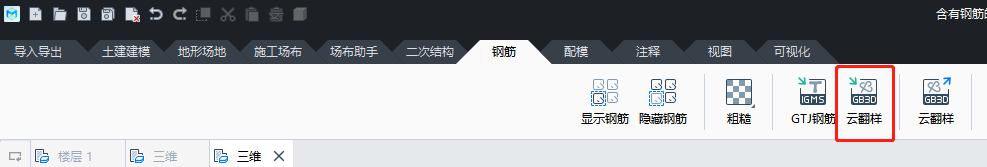

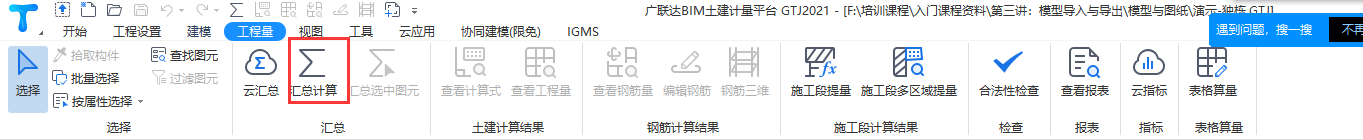

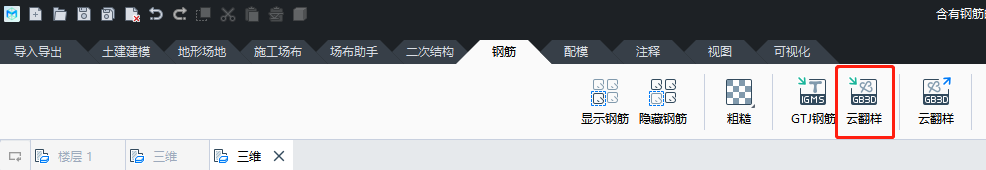

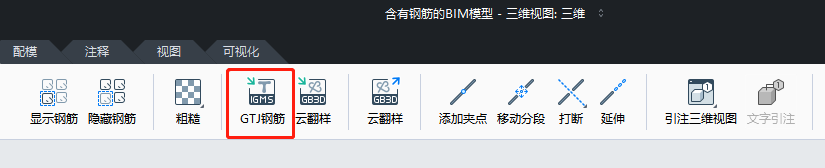

土建钢筋模型导入/导出BIMMAKE ![](https://img.kancloud.cn/4a/8b/4a8b9e08ec3296a95e4ac6f47ca6c067_832x163.png =600x) ## 1.GTJ导入BIMMAKE 操作步骤: 第一步:打开GTJ模型,点击“工程量”选项卡➤“汇总计算”命令, ![](https://img.kancloud.cn/e7/2b/e72b01a8bb6472e92e92a4b1dfd30320_1363x140.png) 第二步:点击“IGMS”选项卡➤导出“IGMS”命令, ![](https://img.kancloud.cn/38/af/38af40031c94c3baa86618dbc8719f4d_793x637.png =600x) 第二步:BIMMAKE中,点击“钢筋”选项卡➤“GTJ钢筋”导入命令, ![](https://img.kancloud.cn/8b/7b/8b7bfbc8fa5d1b02ea57336cadb7fcd6_825x168.png) >[danger] 目前支持导入钢筋的构件种类:柱、梁、墙、板、筏板基础、独立基础、条形基础、桩基承台(弧线钢筋不支持导入) ## 2.GFY4导入BIMMAKE 操作步骤: 第一步:打开GFY4模型,点击“计算”选项卡➤“汇总计算”命令, ![](https://img.kancloud.cn/e1/39/e1394fe0f9307d71415e25cfdf395dd6_795x166.png =600x) 第二步:点击“计算”选项卡➤导出三维,框选范围,右键确认,导出并保存过程文件 ![](https://img.kancloud.cn/d4/24/d42442c200dc2751471e030ad96224be_796x590.png =600x) 第二步:BIMMAKE中,点击“钢筋”选项卡➤导入“云翻样”命令 ![](https://img.kancloud.cn/23/fa/23fa829353c665251eed8430a70106bf_986x170.png) >[danger] 目前支持导入钢筋的构件种类:柱、梁、板、筏板基础、独立基础、条形基础、桩基承台、集水坑(弧线钢筋不支持导入) > 目前支持GFY4.1.1.6480版本以上 ## 3.BIMMAKE导入GFY4 操作步骤: 第一步:将编辑好的钢筋模型导出,点击“钢筋”选项卡➤返回“云翻样”命令 ![](https://img.kancloud.cn/44/02/440276115a174cf9895666885586baa8_987x167.png) 第二步:打开GFY4模型,点击“计算”选项卡➤导入三维 ![](https://img.kancloud.cn/19/ed/19edde48811795849527ec81fc95ceb5_796x163.png =600x) >[danger] 仅支持将GFY4导出至BIMMAKE的钢筋模型导回GFY4
