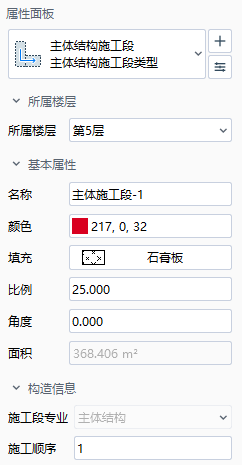

![](https://img.kancloud.cn/42/7a/427a01087235f75e5274f4e68a1d03ea_1156x268.png) 手动绘制不同专业的施工段,并可以将当前专业的施工段复制为其他专业。 ## 绘制施工段 第一步:点击“施工段“选择相应专业的施工段,将会进入施工段绘制界面。 ![](https://img.kancloud.cn/bf/2c/bf2c390903958a3c38dcb837a3fb3ada_139x228.png) 第二步:在绘制界面,可以选择直线、矩形、圆弧、圆、拾取线等绘制方式。 ![](https://img.kancloud.cn/62/55/6255e9cff56040ebd21367f6dc2fb7ce_1697x951.png) >[warning] 施工段轮廓如不闭合,将无法生成。 > 预设参数,可以选择已绘制的施工段和正在绘制的施工段的扣减顺序 > ![](https://img.kancloud.cn/f5/e3/f5e3b1787274b77d39b17ef84605ad21_243x104.png) 第三步:点击“完成”按钮,完成对施工段的绘制。重复以上步骤,或使用复制/创建类似实例可以快速创建整层的施工段。 ![](https://img.kancloud.cn/72/36/7236613286c6a5fc45e818639e8b3031_226x70.png) ![](https://img.kancloud.cn/dd/eb/ddebffb322ccd1aab8283fa9cb8e3315_1443x843.png) 第四步:如果希望看到施工段的填充图案,可以在平面视图点击空白处,在属性面板中,将当前视图的“显示模式”改为“着色:无光照,无材质”。 ![](https://img.kancloud.cn/4e/af/4eafd80660e33dd903297198f47e94a1_1698x842.png) 第五步:选中施工段,可以修改当前施工段的专业类型、名称、填充颜色、填充图案、图案比例、图案角度和施工顺序。 ![](https://img.kancloud.cn/96/30/9630ed0a8e3c80b1ee03ccd5e70de036_242x465.png) >[warning] 施工段生成后,可双击流水段,再次进入轮廓编辑状态。 >[warning] 施工段绘制完成后,在进行相关统计计算时,程序将自动判断构件与施工段的从属关系。
