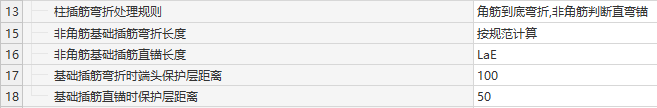

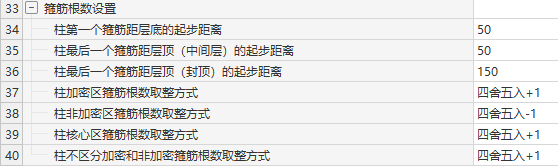

柱/墙柱是指框架结构中的框架柱、剪力墙结构中的暗柱、端柱。 柱/墙柱钢筋的计算主要是纵筋和箍筋的计算,并因所处楼层的不一样,计算也略有不一样; [TOC] ## 纵筋 ### 基础层插筋 柱在基础层伸入基础构件中,或在中间层作为新生根柱伸入梁或墙上,需要计算插筋,柱纵筋分为角筋和非角筋,在图集中要求不同。 #### 角筋插筋 角筋插筋=露出长度+基础底板厚度-保护层+插筋弯折 1. 露出长度:低桩和高桩的露出长度取计算设置22项和23项。本设置针对插筋露出本层的高低桩长度和接筋露出上层的高低桩长度,针对中间层变截面柱,同时有插筋和接筋时,会存在插筋的露出和下层接筋露出长度不同的情况,后面版本会增加纵筋露出长度的统一设置功能。 ![](https://img.kancloud.cn/fd/43/fd439346bb2b254866b0c8d74fedc737_524x39.png) 2. 基础底板厚度,为软件自动识别的基础模型厚度,弯折保护层取计算设置17项。 ![](https://img.kancloud.cn/51/f4/51f449ec8701bdc7451f111b2b90431b_512x19.png) 3. 插筋弯折长度的取值来源16G101-1,角筋全部伸至基础底部弯折。 ![](https://img.kancloud.cn/f9/88/f9883249617af1439bf117f24ff8df15_774x697.png) 角筋插筋弯折长度取以下计算设置,点击三点按钮,取弯折长度。 ![](https://img.kancloud.cn/41/b0/41b011859cbb2848f06cc864cac3abe0_558x22.png) ![](https://img.kancloud.cn/c3/94/c39434d627c63cec06359655c3d8324f_502x330.png) lae取值来源于楼层设置中的锚固值。 ![](https://img.kancloud.cn/14/d9/14d9e9c6fce91a8c41ff63dea3f86851_681x381.png) #### 非角筋插筋 非角筋的计算来源17G101-1,可以全部伸至基础底部弯折,也可以直锚。 ![](https://img.kancloud.cn/bd/a0/bda09704361b01e5ea3412ea00c935ea_1218x319.png) 1.非角筋先取根据弯折处理规则 ![](https://img.kancloud.cn/c7/da/c7da6e8d623785d53d68fdfa35f2350f_672x71.png) 2.当非角筋需要判断直弯锚时,用基础厚度-直锚保护层(计算设置18项)和lae对比,大于等于为直锚,小于为弯锚。 直锚时:非角筋插筋=露出长度+直锚长度(取计算设置16项) ![![](https://img.kancloud.cn/77/99/7799b7fe753fb2eb2463af88c177334e_657x108.png)](images/screenshot_1633940146001.png) 弯锚时,非角筋插筋=露出长度+基础底板厚度-保护层+插筋弯折(取计算设置15项) ![](https://img.kancloud.cn/45/3a/453ab4c4a6c6b0954e26ccdd19d17401_557x22.png) ![](https://img.kancloud.cn/da/44/da446d8e7ed7be765089e1e4a66791b0_502x330.png) 3.当非角筋取全部到底弯折时,同判断直弯锚后弯锚的取值。 ### 中间层纵筋 中间层柱,上下都有柱图元时,接筋的计算见图集16G101-1。 ![](https://img.kancloud.cn/35/f3/35f3f9d1843ec30d510396b58b4d0dab_510x685.png) 中间层纵向钢筋=层高-下层柱露出长度+本层柱露出长度+搭接长度(包含搭接增减值) 其中下层柱的露出长度取至下层柱图元的计算设置中的22.23项,本层柱的露出长度取至本层柱图元的计算设置中的22.23项。 ![](https://img.kancloud.cn/fd/43/fd439346bb2b254866b0c8d74fedc737_524x39.png) 搭接长度:当纵筋为绑扎时,绑扎长度取至计算设置中的21项中直径对应的长度+搭接设置中的绑扎搭接增减值 ![](https://img.kancloud.cn/95/1d/951d54e76193a955da012ffe7848cdbe_545x24.png) ![](https://img.kancloud.cn/b4/d2/b4d2e6a85596a9433ed5e7303fc9dfb1_502x330.png) 搭接增减值 ![](https://img.kancloud.cn/fd/b5/fdb50b6357b684c5b44ed3dcf4e64621_330x217.png) 当纵筋搭接为其他时,搭接长度直接取搭接设置中的连接长度+增减值。 ### 顶层纵筋 顶层柱,柱图元上方不再有柱 时,按照封顶柱计算。 顶层纵筋长度=层净高-下层柱露出长度+顶层钢筋锚固值 1. 顶层锚固值,判断直弯锚,用节点高(梁高或板高)-直锚保护层距离(计算设置第5项)和lae对比,大于等于为直锚,小于为弯锚。 ![](https://img.kancloud.cn/4d/40/4d4023b49b1abeacfeda88cbc7c0821f_510x22.png) 2. 直锚时取直锚长度(计算设置第3项) ![](https://img.kancloud.cn/82/57/8257466c7ce373fab91951a2920a31f5_224x232.png) ![](https://img.kancloud.cn/60/22/6022722cf9931fe20bbee6def21be388_571x22.png) 3. 弯锚时,取封顶弯折长度(计算设置第2项)和弯折时端头保护层距离(计算设置第4项)。 ![](https://img.kancloud.cn/4e/39/4e39bb5aeeac848563e80fa9b6016f91_413x221.png) ![](https://img.kancloud.cn/95/de/95de1d9907508e494d33e5e2f6740a49_532x41.png) ### 变截面、变根数 1.上层纵筋多于下层时,中间插筋长度=露出长度+纵筋锚固 露出长度:取本图元计算设置 ![](https://img.kancloud.cn/fd/43/fd439346bb2b254866b0c8d74fedc737_524x39.png) 纵筋锚固:图集来源16g101-1。 ![](https://img.kancloud.cn/b9/f5/b9f5c8fe3b6dfa35e4aaba192a06cde0_415x250.png) 取以下计算设置 ![](https://img.kancloud.cn/85/1f/851fbe882f5b66067e1c0193c9b57201_526x22.png) 2.下层纵筋多于上层时,中间封顶筋长度=层净高-下层柱露出长度+中间层钢筋锚固值 中间层钢筋锚固值: 2.1 当下层多出的纵筋锚固(计算设置第9项)是输入值时: 先判断直弯锚,用节点高-直锚保护层距离(计算设置第11项)和1.2*lae对比,大于等于为直锚,小于为弯锚。 ![](https://img.kancloud.cn/9d/0b/9d0b2fd992b60e9394ee0e3c95f445c6_605x19.png) ![](https://img.kancloud.cn/b7/e2/b7e2a83abb0ac2e7de9a1cb471ce9309_517x24.png) 2.1.1 直锚时:中间层钢筋锚固值=下层多出的纵筋锚固(计算设置第9项) ![](https://img.kancloud.cn/bc/cb/bccb17358806596433d7c5462ca86863_343x574.png) ![](https://img.kancloud.cn/9d/0b/9d0b2fd992b60e9394ee0e3c95f445c6_605x19.png) 2.1.2 弯锚时:中间层钢筋锚固值=节点高-弯折端头保护层(计算设置第10项)+弯折长度(计算设置第8项) ![](https://img.kancloud.cn/4f/79/4f794e7e406556e0c18b2566f00b6c28_545x22.png) ![](https://img.kancloud.cn/1e/4f/1e4fd76d0f618d7aab67db34eac2915b_533x22.png) 2.2 当下层多出的纵筋锚固(计算设置第9项)是按弯折处理时: ![](https://img.kancloud.cn/b7/73/b77392eade17a0d8250cf094caac74e8_609x98.png) 中间层钢筋锚固值=节点高-弯折端头保护层(计算设置第10项)+弯折长度(计算设置第8项) 2.3 当下层多出的纵筋锚固(计算设置第9项)是按弯折处理(不弯折)时,属于翻样用户常用做法: 中间层钢筋锚固值=节点高-弯折端头保护层(计算设置第10项)+弯折长度(计算设置第8项),但是钢筋料单按直锚显示。 ## 箍筋: ### 箍筋长度 1. 箍筋长度 = n * 箍筋边长+n * 【弯钩平直段长度(柱截面编辑中弯钩长度)+弯弧长度(弯钩角度公式)】-n * 弯曲调整值 2. 箍筋边长: 箍筋受限边/非受限边:箍筋的边偏移保护层后和柱边线重合,则为受限边;否则为非受限边。 箍筋边长取整:根据受限边原则,取相应的取整单位和方式。 ![](https://img.kancloud.cn/2b/dc/2bdcf5443e8f9aee2da8fc667dd1712c_537x106.png) 3. 弯钩平直段长度:图集来源16G101-1 ![](https://img.kancloud.cn/0d/cd/0dcdeda737835c896bd96773c5477fbe_383x176.png) 软件取至柱截面编辑中的弯钩长度值。 5. 弯弧长度:图集来源GB50204-2015,根据弯弧角度不同,取不同的内置计算公式。 其中关于单肢箍弯钩角度,单肢箍弯钩形式受32项形成计算方式设置影响 ![](https://img.kancloud.cn/8b/de/8bdee25b00146794597781f7491785b0_648x90.png) 按照计算设置:取计算设置第31项弯钩形式设置 ![](https://img.kancloud.cn/63/38/6338298a116885dd0cce9de9f90625f1_965x355.png) 按柱大样截面图:取柱截面编辑中所设置的弯钩形式。 ![](https://img.kancloud.cn/73/b9/73b99da9984d5d2155a001db07491895_576x565.png) ### 箍筋根数 1.嵌固部位: 16G101-1 P8中对嵌固部位的注写与抗震构造均有相应规定。 1) 框架柱嵌固部位在基础顶面时,无需注明。 2)框架柱嵌固部位不在基础顶面时,设计在层高表嵌固部位标高下使用双细线注明,并在层高表下方注明上不嵌固部位标高。 3)框架柱嵌固部位不在地下室顶板,但仍需考虑地下室顶板对上部结构实际存在嵌固作用时,可以在层高表地下室顶板标高下使用双虚线注明。  软件中通过计算设置,选择嵌固部位: ![](https://img.kancloud.cn/9a/65/9a65e981d2fd3673a0bb44d357e51066_555x21.png) ![](https://img.kancloud.cn/1c/54/1c541c79428a897cc711a8fd4d87ac3c_502x330.png) 2.当柱箍筋区分加密非加密时,箍筋根数=加密区根数(下加密区根数+上加密区根数+节点区根数)+非加密区根数 2.1 加密区长度=下部箍筋加密区+上部箍筋加密区+节点区+绑扎区 ![](https://img.kancloud.cn/ec/4f/ec4f255d411dfb45bf49e80b6721fc46_1017x708.png) 下加密区长度,嵌固部位=Hn/3;非嵌固部位=Max{500,柱长边尺寸,Hn/6}; 上加密区长度=Max{500,柱长边尺寸,Hn/6}; 节点区范围内箍筋加密; 绑扎搭接区箍筋加密暂没处理。 2.2 加密区根数=下加密区根数+上加密区根数+节点区根数 ![](https://img.kancloud.cn/64/72/64728da9a4d59b45362f1a63fc2e029a_558x166.png) 下加密区根数:【下加密区长度-第一根箍筋距层底的起步】/加密区间距,再根据加密区箍筋根数取整方式取整。 上加密区根数:【上加密区长度-50】/加密区间距,再根据加密区箍筋根数取整方式取整。 节点区根数:【节点高-50-最后一根箍筋距层顶(中间层/封顶)起步】/加密区间距,再根据核心区箍筋根数取整方式取整。 2.3 非加密区长度:根据下加密区根数和上加密区根数,结合起步和间距,计算出箍筋实际排列后的实际上加密区长度和实际下加密区长度。 非加密区长度=层高-节点高-实际下加密区长度 -实际上加密区长度 2.4 非加密区根数=【非加密区长度/非加密区间距】,再根据非加密区箍筋根数取整方式取整。 3.当柱箍筋全加密时 箍筋根数=柱净高箍筋根数+节点区箍筋根数; 柱净高箍筋根数=【柱净高-第一根箍筋距层底的起步-50】/间距,再根据不区分加密非加密根数取整方式取整。 节点区箍筋根数=【节点高-50-最后一根箍筋距层顶(中间层/封顶)起步】/加密区间距,再根据不区分加密非加密根数取整方式取整。 后期版本会修复按照【柱净高+节点高-第一根箍筋距层底的起步-最后一根箍筋距层顶(中间层/封顶)起步】/间距,再根据不区分加密非加密根数取整方式取整计算。 4.当节点区输入的箍筋和柱箍筋不同时,如果输入的是间距,如C12@100 格式时,节点区箍筋按以上公式单独计算即可;输入6C12 格式时,节点区箍筋直接取该结果。
