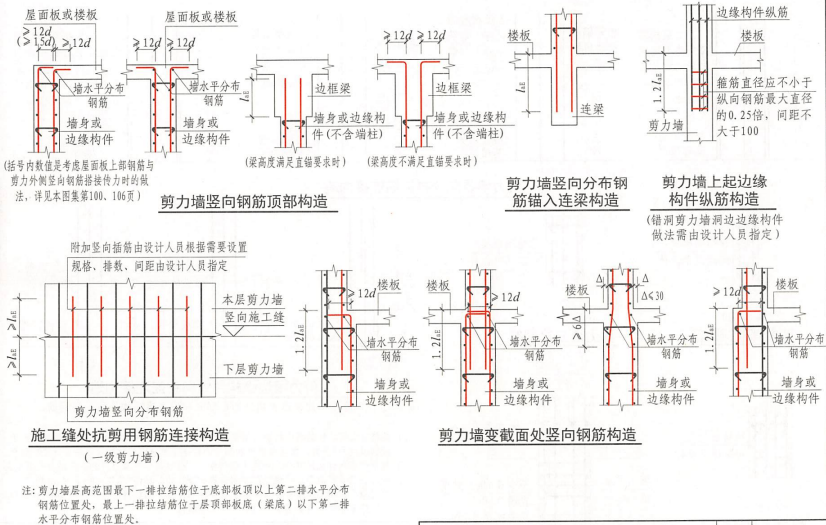

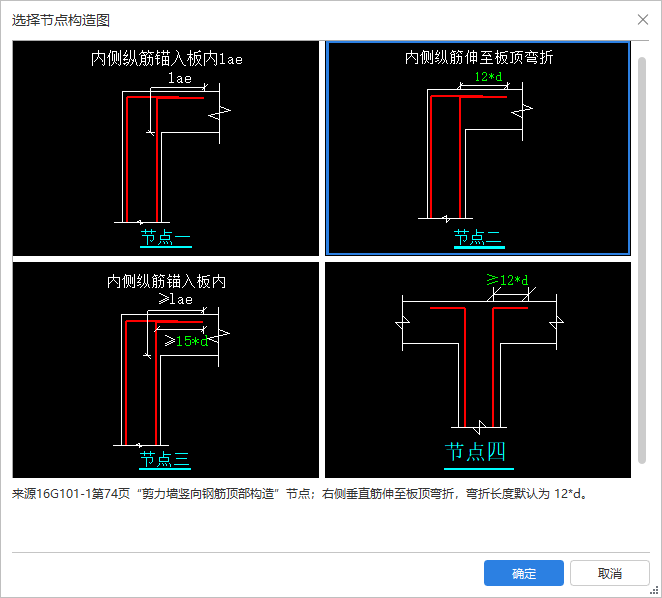

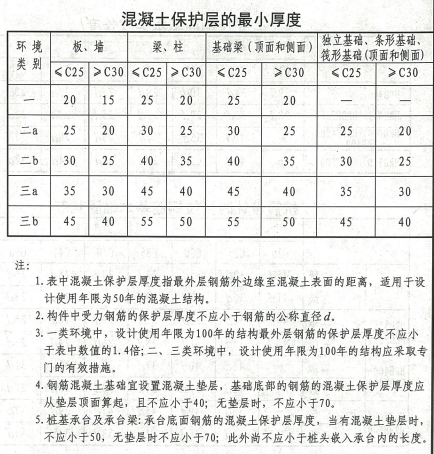

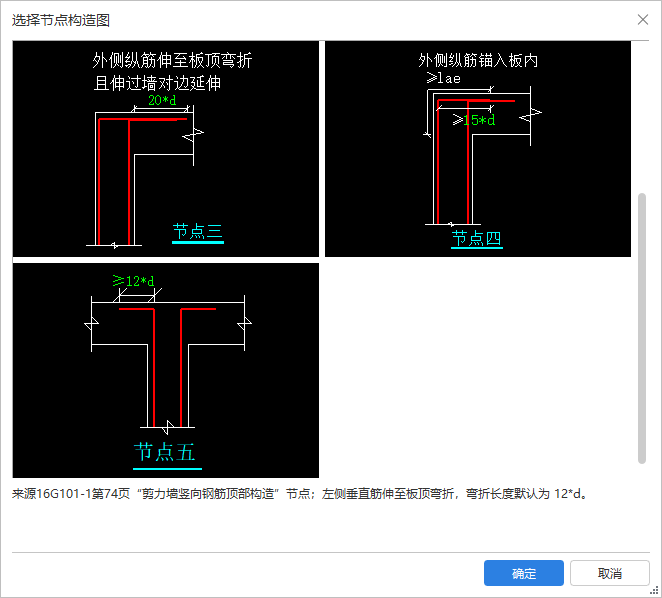

剪力墙的计算包括暗梁、剪力墙钢筋的计算; [TOC] **操作步骤** 在“钢筋”选项卡下,选择“计算设置”➤“计算设置”,在“计算规则”下面,点击“剪力墙”选项。 ## (一)水平筋的计算: ### 1、**长度计算:** 水平筋计算=净长+弯折-保护层 根据16G101图集详图,剪力墙水平筋弯折分为端部无暗柱、端部有暗柱、端部有L型暗柱、转角墙、端柱转角墙、端柱翼墙等几种不同形式,根据以上不同情况,计算剪力墙水平筋弯折长度。 1、一字型端部有暗柱时剪力墙水平筋端部做法:见16G101-1第71页:水平钢筋伸至暗柱端部弯折10\*d ![](https://img.kancloud.cn/15/85/1585397b1842e3eef95b0a612fb91271_442x190.png) **操作步骤** 一字型端部有暗柱时水平筋端部“计算设置”➤在“节点设置”页签下选择“剪力墙”,设置第24项,可根据实际情况选择节点。 ![](https://img.kancloud.cn/cd/e9/cde9ab3f368a77c9f0fbdee60f29e92a_695x29.png) ![](https://img.kancloud.cn/36/6f/366f10729e23013ee67a736cbda6dad9_662x598.png) 2、转角墙(斜交转角墙)水平钢筋做法:见16G101-1第71页。 ![](https://img.kancloud.cn/60/2e/602eb1486df3b6cd4f7326face0b0fdc_956x262.png) **操作步骤** 转角墙(斜交转角墙)水平钢筋“计算设置”➤在“节点设置”页签下选择“剪力墙”,设置第18项,可根据实际情况选择节点。 ![](https://img.kancloud.cn/b4/f9/b4f97b168c0ca34b4371cd359ef6cdd3_635x23.png) ![](https://img.kancloud.cn/59/e1/59e1a4d1dc915f239c5b55edfe108a3b_662x598.png) 3、翼墙水平钢筋做法:见16G101-1第72页。 ![](https://img.kancloud.cn/3d/6f/3d6faa0c389e60fcec264aa7fac546fb_229x196.png) **操作步骤** 翼墙(有柱)水平钢筋“计算设置”➤在“节点设置”页签下选择“剪力墙”,设置第15项,可根据实际情况选择节点。 ![](https://img.kancloud.cn/28/06/2806e5b47ffa9ed5adf8d8d51cf28bb0_641x26.png) ![](https://img.kancloud.cn/f6/a2/f6a2e64aa60ed89f2999aad68ac61c45_662x598.png) 翼墙(无柱)水平钢筋“计算设置”➤在“节点设置”页签下选择“剪力墙”,设置第17项,可根据实际情况选择节点。 ![](https://img.kancloud.cn/78/7f/787f60995b650a82f900e0e985749a73_654x26.png) ![](https://img.kancloud.cn/a0/2a/a02ab1c110267d33de8ea600b18d5ad3_662x598.png) 4、有端柱的墙水平筋做法,见16G101-1第72页。 ![](https://img.kancloud.cn/e3/13/e31313414e3146303ab6a589bd7c03ce_474x184.png) **操作步骤** 有端柱的墙水平钢筋“计算设置”➤在“节点设置”页签下选择“剪力墙”,设置第25项,可根据实际情况选择节点。 ![](https://img.kancloud.cn/ce/c9/cec99398d22d7f4112a77d7123e5916d_677x27.png) ![](https://img.kancloud.cn/8c/a3/8ca3d72a9fbbdec5e0862bfb4d2518de_662x598.png) ### 2、**根数计算:** 根数=(ceil(墙高-起步)/间距)+1,扣洞口;当梁(框架梁、连梁、暗梁、边框梁)属性中输入了侧面钢筋时,也需要扣减。 根据图集要求,起步距离:见16G101-3第64页,图集规定为50mm。 ![](https://img.kancloud.cn/89/d9/89d96d7793d6f2a8818c02f83d2b54c0_874x556.png) **操作步骤** 水平钢筋根数➤“计算设置”页签下选择“剪力墙”,设置第21项,可根据实际情况选择节点。 ![](https://img.kancloud.cn/e9/26/e9263495d30b24d95a6d3913f2488b39_794x20.png) ![](https://img.kancloud.cn/9f/68/9f688bcd50165544ab383be1e7e58e30_679x172.png) ## (二)垂直筋的计算: ### 1、 **长度计算:** #### 1)**基础层:** 插筋长度=露出长度(按规范计算,见计算设置\[第14项\])+搭接长度+基础厚度-保护层+弯折(按规范取,见计算设置\[第15项\]) 垂直筋长度=层高-本层露出长度+上层露出长度。 根据16G平法图集16G101-1第73页。 ![](https://img.kancloud.cn/e6/f9/e6f987515b7a5eded95a91ccf892e0ad_990x258.png) **操作步骤** 基础插筋表达式➤“计算设置”页签下选择“剪力墙”,设置第16项,可根据实际情况选择节点。 ![](https://img.kancloud.cn/e7/67/e7673cc89bded9393638abcb61dbbb23_626x22.png) ![](https://img.kancloud.cn/30/56/30563aa21161222535c98ec76be668ca_382x240.png) 基础插筋构造设置,“计算设置”➤在“节点设置”页签下选择“剪力墙”,设置第6项、第7项,可根据实际情况选择节点。 ![](https://img.kancloud.cn/02/7b/027bd3ee508c8519d3eb0484889fe9db_625x25.png) ![](https://img.kancloud.cn/45/b6/45b60bc579690518d0c799ea4ea999ca_662x598.png) ![](https://img.kancloud.cn/09/72/0972156a9ed245ff24e6da3333e3c2a5_634x24.png) ![](https://img.kancloud.cn/4b/44/4b44d64ea847188dbb826a34bb180fb0_662x598.png) #### 2)**中间层:** 垂直筋长度=层高-本层露出长度+上层露出长度 根据16G平法图集16G101-1第73页。 ![](https://img.kancloud.cn/e6/f9/e6f987515b7a5eded95a91ccf892e0ad_990x258.png) **操作步骤** 垂直钢筋根数➤“计算设置”页签下选择“剪力墙”,设置第22项,可根据实际情况选择节点。 ![](https://img.kancloud.cn/6b/26/6b26d8aa661f88beb3d0da93e5b652fb_625x25.png) ![](https://img.kancloud.cn/fd/e8/fde8ef4a6cde2a04eefa0d42e4eabbf2_675x173.png) #### 3)**顶层:** 垂直筋长度=墙高-本层露出长度-节点高+锚固。 根据16G平法图集,见16G101-1第74页 ![](https://img.kancloud.cn/09/bd/09bdd9f196ced70684658ab07985d89c_826x525.png) **操作步骤** 垂直钢筋根数➤“计算设置”页签下选择“剪力墙”,设置第22项,可根据实际情况选择节点。 ![](https://img.kancloud.cn/6b/26/6b26d8aa661f88beb3d0da93e5b652fb_625x25.png) ![](https://img.kancloud.cn/fd/e8/fde8ef4a6cde2a04eefa0d42e4eabbf2_675x173.png) 垂直钢筋构造设置,“计算设置”➤在“节点设置”页签下选择“剪力墙”,设置第13项,第14项,可根据实际情况选择节点。 ![](https://img.kancloud.cn/d5/ef/d5effbe0ab7dc1138d5aadb1e239a72a_634x25.png) ![](https://img.kancloud.cn/d7/1a/d71a976e6cddcf5d171b7a2875dcd1f4_662x598.png) ![](https://img.kancloud.cn/09/bd/09bd7139ca61b48a5199cc11ad8f4f66_644x30.png) ![](https://img.kancloud.cn/eb/db/ebdb98f0992f3af69105ac4614bf05ab_662x598.png) ### 2、**根数计算:** 根数=(ceil(净长-2\*起步)/间距)+1,扣洞口。 根据16G平法图集16G101-1第73页。 ![](https://img.kancloud.cn/e6/f9/e6f987515b7a5eded95a91ccf892e0ad_990x258.png) **操作步骤** 基础插筋表达式➤“计算设置”页签下选择“剪力墙”,设置第22项,可根据实际情况选择节点。 ![](https://img.kancloud.cn/dc/94/dc94f738b6db161c6bb6e5e678a0c59a_672x21.png) ![](https://img.kancloud.cn/47/f3/47f356e73b62f0b98feaa550cc999156_695x170.png) ## (三)拉筋的计算: ### 1、**长度计算:** **墙身范围内** 拉筋长度=bw(墙厚)-2\*保护层+2\*拉筋弯勾长度 **操作步骤** 墙体拉筋根数➤“计算设置”页签下选择“剪力墙”,设置第23项,可根据实际情况选择节点。 ![](https://img.kancloud.cn/09/17/09175e7c1bc083abebcb4baef7ba66d3_983x24.png) ![](https://img.kancloud.cn/27/b2/27b21ff512691382a2445a798f60c36c_679x176.png) 拉筋构造设置,“计算设置”➤在“节点设置”页签下选择“剪力墙”,设置第33项,可根据实际情况选择节点。 ![](https://img.kancloud.cn/d3/83/d383c59a28e273af74f61c15e712bac4_699x29.png) ![](https://img.kancloud.cn/b0/05/b0057e1dc1e62816fc5824813395da8e_662x598.png) ### 2、**根数计算:** 1)计算拉筋应扣除连梁、洞口范围; 2)当墙上有暗梁、边框梁时,且暗梁、边框梁输入了拉筋时,则需要扣除暗梁、边框梁的范围; 3)当墙上有暗梁、边框梁时,且暗梁、边框梁没有输入拉筋时,则不扣除暗梁、边框梁的范围,同时边框梁范围的拉筋长度应根据边框梁的截面宽度进行计算; 4)计算拉筋数量时,还需要根据节点设置中拉筋的布置方式进行排列计算; 5)基础锚固区内拉筋数量和墙身部分分开计算。 6)基础锚固区内拉筋数量=排数(取计算设置第17、18项)\*(墙净长/水平间距) ### 3、**拉筋双向布置计算方法:** 1)N=ceil(墙净面积/拉筋面积)+1 2)拉筋面积=S1\*S2 ### 4、**拉筋梅花布置计算方法:** 1)N=2\*\[ceil(墙净面积/拉筋面积)+1\] ## (四)保护层距离的计算 根据16G平法图集16G101-3第57页。 ![](https://img.kancloud.cn/87/5a/875a67d64c42936f02fe93377511d482_434x454.png) ### 1、**水平筋在端头柱边保护层距离** ![](https://img.kancloud.cn/b6/88/b6889ac2c0db66afdceb5e24234445c4_923x112.png) 设置值:70(默认) 备注:![](https://img.kancloud.cn/95/84/95848a5601c64014003d36062dd942ea_345x36.png) ### 2、**转角处外侧水平筋端头保护层** ![](https://img.kancloud.cn/a7/6c/a76c6c3fe18e9c7d775b11763ea8ace9_926x103.png) 设置值:15(默认) 备注:![](https://img.kancloud.cn/95/84/95848a5601c64014003d36062dd942ea_345x36.png) ### 3、**垂直筋底部插筋弯锚端头保护层距离** ![](https://img.kancloud.cn/e5/56/e55642fcf4f3816de870a13f6c2ea1d4_927x73.png) 设置值:70(默认) 备注:![](https://img.kancloud.cn/95/84/95848a5601c64014003d36062dd942ea_345x36.png) ### 4、**垂直筋顶部弯锚时端头保护层距离** ![](https://img.kancloud.cn/a6/35/a6356210c10eeb9260041141ca6e6ba2_936x60.png) 设置值:70(默认) 备注:![](https://img.kancloud.cn/95/84/95848a5601c64014003d36062dd942ea_345x36.png) ### 5、**墙身拉筋的外皮保护层厚度** ![](https://img.kancloud.cn/1d/73/1d73312e9a4ad53859634323a8a6268e_950x39.png) 设置值:10(默认) 备注:![](https://img.kancloud.cn/95/84/95848a5601c64014003d36062dd942ea_345x36.png) ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ ##公共设置项 ### 1、**纵筋搭接接头错开百分率** ![](https://img.kancloud.cn/4b/58/4b582334837a91dbe70e7280cb305b80_922x111.png) 设置值: 1. ≤25% 2. 50%(默认) 3. 100% 提示信息:提供三种选择,修改此项会影响钢筋的搭接长度。来源16G101-1第61页,GB 50010-2010第8.4.3条,GB 50204-2015第5.4.7条2款。 如图:![](https://img.kancloud.cn/b9/20/b92040e8311b96465d6d685b57de4e2a_762x439.png) ### 2、**暗梁**/**边框梁拉筋配置** ![](https://img.kancloud.cn/93/7b/937b223efe85db55a864aef987d8570b_914x265.png) 提示信息:16G101-1第78页关于“连梁、暗梁和边框梁侧面纵筋和拉筋构造”的说明,如下图所示。 ![](https://img.kancloud.cn/a2/6e/a26ea333fabbe3443ab431b20faf25a0_351x177.png) 说明:根据梁高度不同,配置不同规格的拉筋。 影响范围:影响梁属性中拉筋的默认值。 ### 3、**暗梁**/**边框梁箍筋及拉筋弯勾角度** ![](https://img.kancloud.cn/33/83/33836f39c0235b3c39286b92ec57b6a6_926x99.png) 设置值: 1、90° 2、135°(默认) 3、180° 来源:施工工艺不同 影响范围:弯勾角度不同,按外边线计算时,箍筋及拉筋长度不同。 如图 ![](https://img.kancloud.cn/0f/0c/0f0c04d98e1bcac18f9d93201eb49625_819x511.png) ## (二)暗梁 ### 1、**暗梁**/**边框梁在中间暗柱内是否布置箍筋** ![](https://img.kancloud.cn/2b/e6/2be626c66e689fdf1b8a46c72de61336_924x84.png) 来源:用户不同的算量要求,一些需要布置,一些不需要布置。 说明:暗梁/边框梁与暗柱相交位置,设置是否需要计算箍筋,选择为“是”,计算暗柱位置的梁箍筋,选择为“否”,不计算暗柱位置的梁箍筋。 影响范围:影响着暗梁/边框梁的箍筋根数计算。 ### 2、**暗梁**/**边框梁箍筋、拉筋、侧面纵筋根数计算方式**: ![](https://img.kancloud.cn/8c/c4/8cc44853e2999d9188a1c3762be498ff_934x182.png) 根数计算方式,共有六种: 1、四舍五入+1 2、向上取整+1(默认) 3、向下取整+1 4、四舍五入 5、向上取整 6、向下取整 来源:用户不同的算量要求。 说明:计算箍筋、拉筋和侧面纵筋根数时,用长度除以间距后,需要确定如何取整。 影响:影响暗梁/边框梁的箍筋、拉筋和侧面纵筋根数的计算。 ### 3、**边框梁与连梁重叠部位的箍筋间距** ![](https://img.kancloud.cn/64/94/64949b1255eb87b229989a49c082ada5_954x85.png) 设置两种间距选项: 1、同连梁箍筋间距(默认) 2、同边框梁箍筋间距 来源:16G101-1第79页,如图。 ![](https://img.kancloud.cn/f9/ff/f9ff89e5313236ed1fa473d142e8509a_882x594.png) 说明:图集规定为边框梁与连梁或暗梁重叠时的配筋构造,箍筋间距同连梁箍筋间距,但是实际工程中也有设计为同边框梁箍筋间距的,所以提供该设置。 影响范围:影响与连梁重叠布置的边框连箍筋根数的计算。 ### 4、**暗梁**/**边框梁侧面纵筋距暗梁/边框梁的距离** ![](https://img.kancloud.cn/97/98/9798d891262d9ebc9262fc810cd48b8f_925x51.png) 设置值:s/2 说明:存在有不同的算量要求,所以提供该设置供用户修改,满足不同需要。 影响范围:当侧面纵筋按间距输入时有效,影响暗梁/边框梁的侧面钢筋根数计算。 ### 5、**暗梁、边框梁箍筋起步距离** ![](https://img.kancloud.cn/59/ca/59ca993005c8ff98ffa7849455aa14de_932x32.png) 设置值:50(默认) 说明:存在有不同的算量要求,所以提供该设置供用户输入修改,满足不同需要。 影响范围:当侧面纵筋按间距输入时有效,影响暗梁/边框梁的箍筋根数计算。 ## (三)剪力墙 ### 1、**水平钢筋错开距离** ![](https://img.kancloud.cn/97/4a/974a01773858c1e3793191f5c7b3ea0a_926x266.png) 设置功能按钮,按规范计算(默认): 1、绑扎 2、焊接或机械链接 如图 ![](https://img.kancloud.cn/5d/ae/5daebf2a6ec3e7697835ff362b7b7168_382x240.png) 来源:GB50204-2002中5.4.5和5.4.6条规定 说明:具体数值或数值*d(d为纵筋直径)或数值*lie(lie为搭接长度)或数值*la(la为锚固长度) ### 2、 **起始水平分布钢筋距楼面的距离** ![](https://img.kancloud.cn/5c/0e/5c0e23e41dd419cfa64a895cfed291a9_712x86.png) 设置值:50(默认) ![](https://img.kancloud.cn/74/7a/747a11b000728bd542ada63f84559888_314x288.png) 来源:16G101-3第64页、图集18G901-1中第50页中有说明。 说明:存在不同的做法,所以提供该设置供用户修改。 影响范围:剪力墙水平钢筋的根数计算。 ### 3、**起始竖向分布钢筋距暗柱边的距离** ![](https://img.kancloud.cn/bb/af/bbaff81b0c38657f7e7a33998d9c47fd_927x87.png) 设置值:s-bhc(默认计算公式) 备注:![](https://img.kancloud.cn/77/ba/77ba8e538166f2bb04f7d19a18c16056_748x39.png) 来源:18G901-1第3-7页。 如图 ![](https://img.kancloud.cn/f9/18/f9184433868b22ab5b91db20dcce453f_816x532.png) 说明:存在不同的做法,所以提供该设置供用户修改。 影响范围:剪力墙竖向钢筋的根数计算。 ### 4、**剪力墙纵筋露出长度** ![](https://img.kancloud.cn/c0/33/c033d6b0c6f0a62710edb14448854d67_934x275.png) 设置功能按钮,按规范计算(默认): 1、绑扎 2、焊接或机械链接 来源:16G101-1第73页,如图: ![](https://img.kancloud.cn/0f/20/0f207d118ae3a5d05a0be6ae601e73c5_818x216.png) 说明:剪力墙中间层的垂直筋计算公式一般为:层高\-本层露出长度+上层露出长度。平法规定,采用不同的连接方式,露出长度不同。 影响范围:影响剪力墙垂直筋的长度计算。 ### 5、**剪力墙基础插筋弯折长度** ![](https://img.kancloud.cn/44/2f/442fbe2975f52e0fba80e880f5fb5229_921x266.png) 设置功能按钮,按规范计算(默认): 1、hj>=LaE 2、hj<LaE 如图: ![](https://img.kancloud.cn/f2/28/f228154db21096e8902fcad46bfa6b8d_382x240.png) 来源:16G101-3第64页,如图。 ![](https://img.kancloud.cn/07/34/0734869fbb2d102fca99f1cdef275b26_886x337.png) 说明:平法规定,根据基础厚度的不同,墙插筋在基础层的弯折长度不同。 影响范围:影响剪力墙基础插筋长度的计算。 ### 6、**剪力墙纵筋错开距离设置** ![](https://img.kancloud.cn/1e/00/1e00015a7d2963143f2e2d6410fc1d44_930x272.png) 设置功能按钮,按规范计算(默认): 1、绑扎 2、焊接 3、机械连接 如图: ![](https://img.kancloud.cn/59/f1/59f1624fc9f44d73d3daf59d9f998aa3_382x240.png) 来源:16G101-1第73页,如图 ![](https://img.kancloud.cn/0f/20/0f207d118ae3a5d05a0be6ae601e73c5_818x216.png) 说明:平法规定,依据不同的连接形式,错开距离不同,其中绑扎的错开距离设置适用于剪力墙垂直筋选择按错开百分率计算时。 影响范围:影响剪力墙垂直筋的长度计算。 ### 7、**墙在基础锚固区左侧水平分布钢筋排数** ![](https://img.kancloud.cn/08/ab/08abf3b7dc33c3fde2f6cf65829f3d21_925x270.png) 设置值:间距500(默认) 1、按指定根数排布 2、按指定间距排布 如图: ![](https://img.kancloud.cn/81/91/81914c1d345d01404e7ee5bc7c484257_323x230.png) 备注:![](https://img.kancloud.cn/34/52/34523726be3c34c1594e4f5a38683957_944x53.png) 来源:16G101-3第64页,如图。 ![](https://img.kancloud.cn/b6/42/b642dd5ce4dfc4ab14ff92db7556814c_694x308.png) 说明:墙在基础内的水平筋根数间距≤500,且不少于2根。 影响范围:剪力墙基础内水平筋根数。 ### 8、**墙在基础锚固区右侧水平分布钢筋排数** ![](https://img.kancloud.cn/37/ed/37edc8a5d256a9c2ebc1fbf1c466a89a_929x262.png) 设置值:间距500(默认) 1、按指定根数排布 2、按指定间距排布 如图: ![](https://img.kancloud.cn/81/91/81914c1d345d01404e7ee5bc7c484257_323x230.png) 备注:![](https://img.kancloud.cn/0f/e3/0fe3abb52ed08bf72fb07610659a522c_944x51.png) 来源:16G101-3第64页,如图。 ![](https://img.kancloud.cn/b6/42/b642dd5ce4dfc4ab14ff92db7556814c_694x308.png) 说明:墙在基础内的水平筋根数间距≤500,且不少于2根。 影响范围:剪力墙基础内水平筋根数。 ### 9、**暗梁**/**边框梁**/**梁纵筋与水平钢筋的距离在数值范围内不计算水平钢筋** ![](https://img.kancloud.cn/1c/fc/1cfc37bfe3d018bc44de051f68b345f7_928x110.png) 设置值:s/2(默认)。 备注:![](https://img.kancloud.cn/ad/83/ad832f64cd8036f8759c603120158b7e_374x34.png) 来源:常用做法。 说明:用来控制剪力墙钢筋相对于暗梁/边框梁/梁纵筋的起步。 影响范围:剪力墙水平筋根数。 ### 10、**水平钢筋根数计算方式** ![](https://img.kancloud.cn/6c/c2/6cc2c041e8ce325a59f70a4e403ca69c_926x173.png) 根数计算方式,共有六种: 1、四舍五入+1 2、向上取整+1(默认) 3、向下取整+1 4、四舍五入 5、向上取整 6、向下取整 来源:用户不同的算量要求。 说明:计算水平钢筋根数时,需要确定如何取整。 影响:影响水平钢筋根数的计算。 ### 11、**垂直钢筋根数计算方式** ![](https://img.kancloud.cn/6c/c2/6cc2c041e8ce325a59f70a4e403ca69c_926x173.png) 根数计算方式,共有六种: 1、四舍五入+1 2、向上取整+1(默认) 3、向下取整+1 4、四舍五入 5、向上取整 6、向下取整 来源:用户不同的算量要求。 说明:计算垂直钢筋根数时,需要确定如何取整。 影响:影响垂直钢筋根数的计算。 ### 12、**墙体拉筋根数计算方式** ![](https://img.kancloud.cn/6c/c2/6cc2c041e8ce325a59f70a4e403ca69c_926x173.png) 根数计算方式,共有六种: 1、四舍五入+1 2、向上取整+1(默认) 3、向下取整+1 4、四舍五入 5、向上取整 6、向下取整 来源:用户不同的算量要求。 说明:计算拉筋根数时,需要确定如何取整。 影响:影响拉筋根数的计算。 ### 13、**三、四级抗震及非抗震时竖向一级钢筋的端部做法** ![](https://img.kancloud.cn/82/cc/82cc42578bb58463c363cb4cac362c01_924x81.png) 设置选项: 1、180度弯钩(默认) 2、5*d直钩 如图: ![](https://img.kancloud.cn/5a/20/5a20a59fabddcc5d8c0e11703897411e_451x52.png) 来源:根据平法图集03G101-1第48页中的规定,如图。 ![](https://img.kancloud.cn/86/a9/86a909d537e7a1207e7ad44b532843d3_287x177.png) 说明:软件提供了“5d直钩”和“180度弯钩”供用户选择。当选择为“5d”直钩时,弯钩长度为5d,当选择为“180度弯钩”时,弯钩长度为6.25d。 影响范围:剪力墙垂直筋长度。 ### 14、**顶层墙身垂直筋锚固计算起点** ![](https://img.kancloud.cn/7d/28/7d282ad441a96dfa5d7691cc166fd1e3_926x82.png) 设置选项: 1、从板底开始计算锚固(默认) 2、从梁底开始计算锚固 备注:![](https://img.kancloud.cn/61/67/616721937c67c47920579d48eda12567_579x36.png) 来源:根据平法图集16G101-1第74页中的规定,如图。 ![](https://img.kancloud.cn/da/78/da78b9f8cdb9b5dcb5133b88a4e5eb5e_624x261.png) 说明:提供两种选择,“从板底开始计算锚固”和“从梁底开始计算锚固”。处理当前位置同时存在梁和板构件的情况。此项设置仅针对中间变截面及顶层锚固节点1有效。 影响范围:剪力墙垂直筋长度。 ### 15、**端柱满足直锚时,水平筋伸入端柱内的长度** ![](https://img.kancloud.cn/38/cf/38cfc0437ef8a09c4cf6295b2fd0d12a_929x103.png) 设置选项: 1、伸至对边(默认) 2、lae 3、labe 如图: ![](https://img.kancloud.cn/17/3b/173bbb2ad987d102c9333b42ff878dfa_454x102.png) 来源:常见做法。 说明:提供三种选择,“lae”、“labe”和“伸至对边”。此设置仅针对【水平钢筋丁字端柱节点】节点一、节点二以及【水平钢筋拐角端柱内侧节点】节点一、节点二有效。 影响范围:剪力墙水平筋长度。 ### 16、**洞口加强筋的最小锚固长度** ![](https://img.kancloud.cn/92/42/924230b517846ce02f73c1d8804377f9_920x67.png) 设置值:lae(默认) 备注:![](https://img.kancloud.cn/c4/cf/c4cf7350498b6fe73680d9b40853f358_578x33.png) 来源:16G101-1第83页。 ![](https://img.kancloud.cn/29/10/2910ddca1bcb5dae30a8d07fe651ff60_345x267.png) 说明:可以输入具体数值,数值\*d或者数值\*lae。 影响范围:剪力墙中洞口加筋长度。 ### 17、**拐角墙中间层水平筋计算方式** ![](https://img.kancloud.cn/2f/3a/2f3a1267d927fb09f6bd944752240cb4_931x77.png) 设置选项: 1、同墙内侧水平筋(默认) 2、同墙外侧水平筋 如图 ![](https://img.kancloud.cn/24/3b/243bad42a7b79b7bbfbd63f4d49cae79_452x57.png) 来源:常用做法。 说明:提供两种选择“同墙内侧水平筋”和“同墙外侧水平筋” 影响范围:**剪力墙中间层水平筋长度。 ### 18、**墙身钢筋搭接长度** ![](https://img.kancloud.cn/50/c3/50c3c3ea1ae6f9d80647e888a0a1cef5_931x81.png) 设置选项: 1、按平法图集计算(默认) 2、按搭接错开百分率计算 如图: ![](https://img.kancloud.cn/b4/b5/b4b554f06b963b9e805343273e7e2552_453x79.png) 说明:提供两种选择“按搭接错开百分率计算”和“按平法图集计算”。按搭接错开百分率计算时,搭接长度为lle,错开距离为0.3lle。按平法计算时,搭接长度为1.2lae,错开距离为500。 来源:前者按照规范计算。后者参见16G101-1第73页,如图。 ![](https://img.kancloud.cn/8e/b1/8eb101d2df2d1ddddbc29b681dfd38ad_241x208.png) 影响范围:剪力墙垂直筋长度。 ### 19、**一级钢筋末端弯折时带弯勾** ![](https://img.kancloud.cn/ce/52/ce5288f8d25910228e645bcb52c6b89c_927x78.png) 设置选项 1、是(默认) 2、否 来源:常用做法。 说明:提供两种选择“是”和“否”,用户可以根据需要选择。 影响范围:**剪力墙中一级钢筋长度。 ### 20、**剪力墙与集水坑坑口相交处剪力墙水平筋是否计算** ![](https://img.kancloud.cn/1b/43/1b431b28adf87be4dd465322a0fa412f_902x77.png) 设置选项 1、是(默认) 2、否 来源:常用做法。 说明:提供两种选择“是”和“否”,用户可以根据需要选择。 影响范围:剪力墙水平筋长度和根数。 ### 21、**剪力墙钢筋同间距隔一布一布置时,间距表示** ![](https://img.kancloud.cn/50/78/50786869f4b7111d431bef5ed5e66051_931x78.png) 设置选项 1、不同种钢筋之间的间距(默认) 2、同种钢筋之间的间距 来源:常用做法。 说明:提供两种选择,选择“不同种钢筋之间的间距”时,表示输入的间距为不同种钢筋之间的间距,例如当格式为B12/B10@200时,表示每排B12与B10实际间距为200;选择“同种钢筋之间的间距”时,表示输入的间距为同种钢筋之间的间距,例如当格式为B12/B10@200时,表示每排B12与B12实际间距为200。 影响范围:剪力墙中钢筋长度和根数。 ### 22、**剪力墙拉筋弯钩构造** ![](https://img.kancloud.cn/e6/fc/e6fce7ca11cd7290a36e0c6f20f81d1b_929x358.png) 设置按规范计算:默认 1、d<=10、“一端135度弯钩” 2、d>10、“两端135度弯钩” 备注:![](https://img.kancloud.cn/a1/bc/a1bc876e75f461abd9f2fc7f4560da75_434x37.png) ![](https://img.kancloud.cn/e7/1f/e71fde0408de58b6420df4712b13b3be_502x330.png) 来源:16G101-1第62页,如图 ![](https://img.kancloud.cn/d2/37/d23718e5765887561d7aaa13714e12cd_272x217.png) 说明:提供两种选择,“两端135度弯钩”和“一端135度弯钩,一端90度弯钩”。 影响范围:剪力墙拉筋长度。 ### 23、**剪力墙遇预制墙弯钩连接时的弯钩角度** ![](https://img.kancloud.cn/5d/d0/5dd035986e843745e3ca99ac45d78d0e_928x106.png) 设置值: 1、90° 2、135°(默认) 3、180° 来源:图集15G310-2di 24/25页 影响范围:弯勾角度不同,按外边线计算时,箍筋及拉筋长度不同。 ### 24、**剪力墙纵筋深入预支墙构造** ![](https://img.kancloud.cn/f8/ae/f8ae0abe508ba3d5782eed474bbe2f23_915x72.png) 设置选项:不全部伸入 ### 25、**水平筋再端头柱边保护层距离** ![](https://img.kancloud.cn/b6/88/b6889ac2c0db66afdceb5e24234445c4_923x112.png) 设置值:70(默认) 备注:![](https://img.kancloud.cn/95/84/95848a5601c64014003d36062dd942ea_345x36.png) ### 26、**转角处外侧水平筋端头保护层** ![](https://img.kancloud.cn/a7/6c/a76c6c3fe18e9c7d775b11763ea8ace9_926x103.png) 设置值:15(默认) 备注:![](https://img.kancloud.cn/95/84/95848a5601c64014003d36062dd942ea_345x36.png) ### 27、**垂直筋底部插筋弯锚端头保护层距离** ![](https://img.kancloud.cn/e5/56/e55642fcf4f3816de870a13f6c2ea1d4_927x73.png) 设置值:70(默认) 备注:![](https://img.kancloud.cn/95/84/95848a5601c64014003d36062dd942ea_345x36.png) ### 28、**垂直筋顶部弯锚时端头保护层距离** ![](https://img.kancloud.cn/a6/35/a6356210c10eeb9260041141ca6e6ba2_936x60.png) 设置值:70(默认) 备注:![](https://img.kancloud.cn/95/84/95848a5601c64014003d36062dd942ea_345x36.png) ### 29、**墙身拉筋的外皮保护层厚度** ![](https://img.kancloud.cn/1d/73/1d73312e9a4ad53859634323a8a6268e_950x39.png) 设置值:10(默认) 备注:![](https://img.kancloud.cn/95/84/95848a5601c64014003d36062dd942ea_345x36.png) ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
