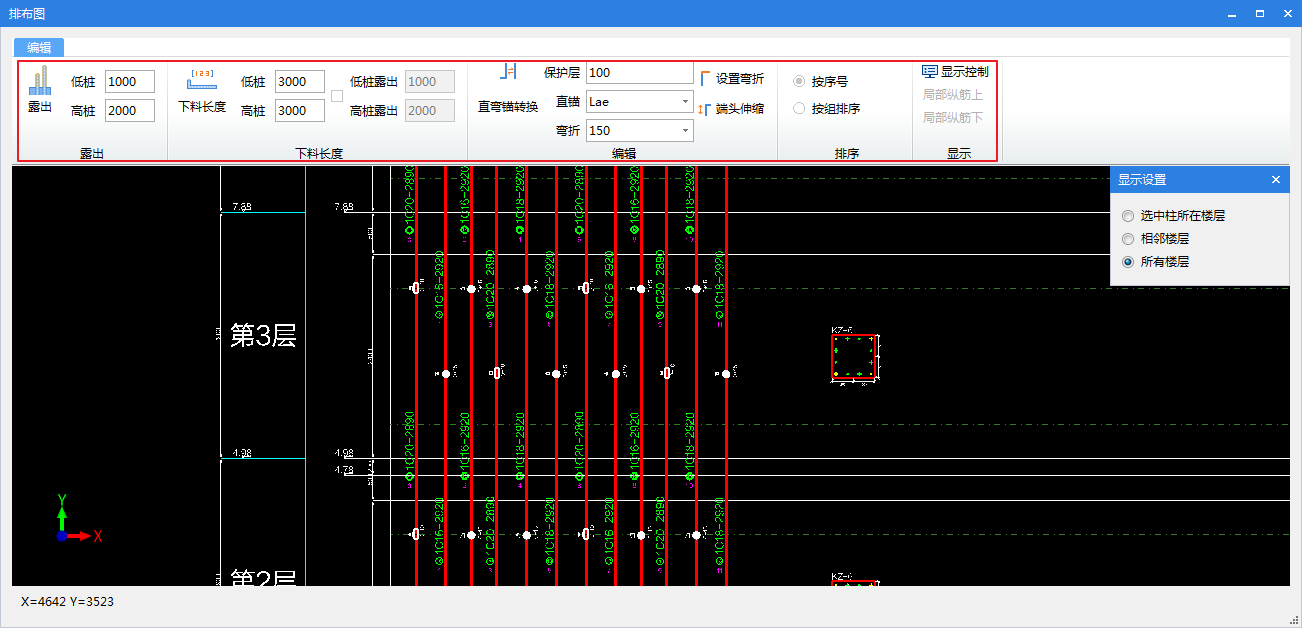

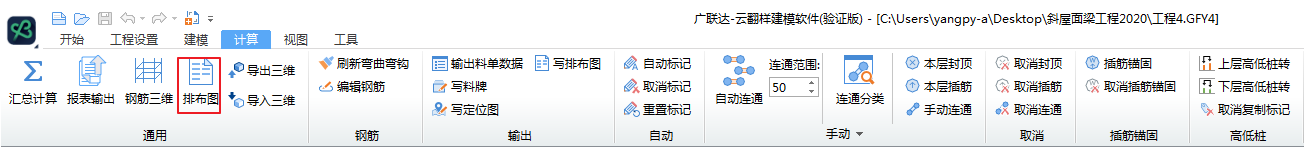

![](https://img.kancloud.cn/0d/7b/0d7b7f91ac1d7a5f011c8503db73ecd8_1304x147.png) ![](https://img.kancloud.cn/a4/e4/a4e405e54b98c4dfb7ec79bbcfa9ea27_1302x628.png) ***** **1.露出** 背景:当需要修改纵筋的露出长度时,需要该功能。 操作: ![](https://img.kancloud.cn/e3/2d/e32dbd655e063136bc07d6e10c25b9f2_1278x128.png) 点“露出”按钮,然后在排布图中选择纵筋钢筋线,可以进行连续选择,右键确认,可以进行连续操作。 也可以先选中纵筋钢筋线,再点“露出”按钮。 ***** **2.下料长度** 背景:当需要修改纵筋的下料长度时,需要该功能。 操作: ![](https://img.kancloud.cn/61/c7/61c778fc9ce5649651cf818ffc2e455f_1278x128.png) 点“下料长度”按钮,然后在排布图中选择纵筋钢筋线,可以进行连续选择,右键确认,可以进行连续操作。也可以先选中纵筋钢筋线,再点“下料长度”按钮。 规则: a.复选框(低桩露出和高桩露出)不打勾时,纵筋钢筋线的下端固定不动,修改下料长度时,纵筋钢筋线的上端位置根据新的下料长度变化。 b.复选框(低桩露出和高桩露出)打勾时,纵筋钢筋线的上端固定不动,修改下料长度时,纵筋钢筋线的弯折长度或下端位置根据新的下料长度变化。 ***** \*\*3.\*\***直弯锚转换** 操作步骤:支持两种:先图元后命令和先命令后图元 a.先图元后命令:首先输入要设定的值,点选或者框选纵筋,然后点击“直弯锚转换”,按鼠标左键点取需要转换的钢筋线接头,可以连续操作; b.先命令后图元:点击“直弯锚转换”按钮,单选或批量选择需要转化的纵筋,右键确认,然后鼠标左键点取需要转换的钢筋线接头,可以连续操作。![](https://img.kancloud.cn/01/2b/012bb3d61c6e2f1435cfeaa1439c3566_1278x128.png) ***** **4.设置弯折** 操作:点“设置弯折”按钮,选择需要修改或设置弯折长度的纵筋,右键确认,然后选择要修改弯折的端头,弹出下面对话框,最后输入新的弯折长度点确定即可。也可以先选中纵筋钢筋线,再点“设置弯折”按钮;输入格式见下![](https://img.kancloud.cn/e2/7c/e27c31e8059b0d34c69a288176453915_1278x128.png) ![](https://img.kancloud.cn/bb/3c/bb3c7ebb1e42134e0a15cadafa153a90_432x278.png) ***** \*\*5.\*\***端头伸缩** 背景:某些特定业务场景,需要批量将钢筋端头伸缩,使用此功能。![](https://img.kancloud.cn/82/54/82543837219f0831531c18a66cf1f195_1278x128.png) 操作步骤: a.点击“端头伸缩”按钮; b.选择边界线(可以是基础底、顶、梁顶底标高),右键确定; c.输入边界线的偏移值(正数代表向上偏移,负数代表向下偏移),点击确定;![](https://img.kancloud.cn/03/63/03632dec0210a67f0a2f3c540d8b16cf_231x196.png) d.点选或者框选纵筋线,右键确认,被选中的纵筋线伸缩成功; e.可继续操作,如果右键结束则结束命令。 ![](https://img.kancloud.cn/aa/9d/aa9dc8a5eea5d27cc55a0262cbf72d3b_1295x603.gif) ***** \*\*6.\*\***按组排序和按钢筋序号排序** ![](https://img.kancloud.cn/95/86/9586a513757b4cb052e470642e7346f4_1278x128.png) **使用背景** ①.当左边业务分类中只选中一个柱图元时,默认排布中按照“钢筋序号”排序。 钢筋与平面纵筋一 一对应,为了方便查看,将每个钢筋给定一个编号,排序原则为: a.角筋和边筋:以左下角显示高低桩的钢筋为起点,逆时针显示每根钢筋的排布数据; ![](https://img.kancloud.cn/6b/93/6b93ed86eee88965103019cc344fc96f_566x353.png) b.点筋:从左向右,从上向下,依次显示每根钢筋的排布数据。 排布图中钢筋序号显示: ![](https://img.kancloud.cn/95/df/95df2cc9a9df24fb4366fb1d317b5c1a_574x292.png) 平面柱钢筋序号显示:![](https://img.kancloud.cn/47/d8/47d8d9e6827a992beae78f9aa09bb6a3_690x468.png) ②.切换为“按组排序”,此时单柱在排布图中的排序将按多个柱的排序原则显示,按照直径大小,角筋边筋,低桩高桩进行排列。 ***** \*\*7.\*\***嵌固部位和参照线显示:** 背景:计算设置中设置好楼层嵌固部位,在排布图中可以看到,当本层为嵌固部位时,纵筋露出长度参照线显示为楼层净高1/3处,非嵌固部位时,显示1/6处。 ![](https://img.kancloud.cn/73/3c/733cda336d1ab7376f8481d605c3c1bc_502x373.png) ![](https://img.kancloud.cn/d2/33/d2332258e9fc2f0b6929313d442a94e4_1302x628.png)
