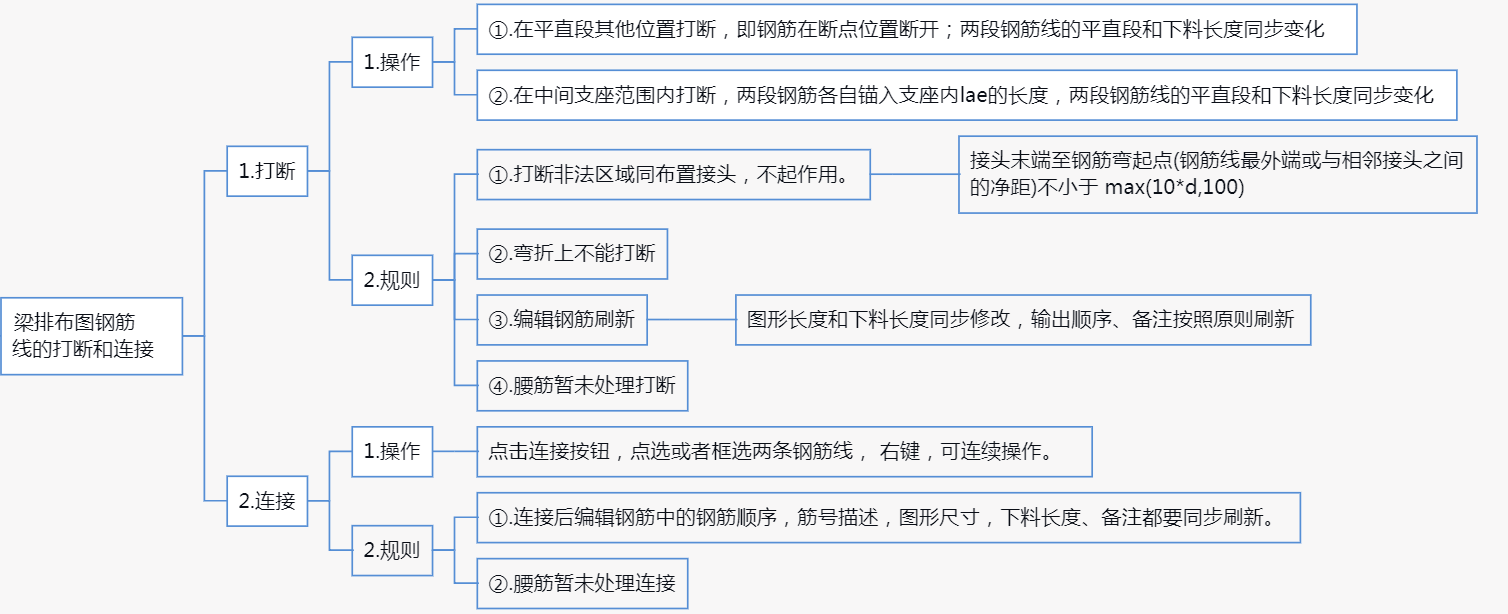

**梁排布图---钢筋线的连接和打断** **背景**: **连接**:当遇到变截面梁时,用户想要把断开的钢筋连接,或者想把底筋在支座处连接,需要排布图中钢筋线的连接功能。 **打断**:当遇到变截面梁时,用户想要把连通钢筋线在支座处打断,或者想把连续通过的底筋或者腰筋在支座处打断互相锚固,或想要把钢筋线在平直段的任意位置打断,需要排布图中钢筋线的打断功能。 **跨施工段连接和打断**:当一条梁纵筋因为甩筋或者断开,导致施工段归属不同时,连接和打断,按照两根钢筋分别处理,施工段归属不同处的中间搭接当做端部搭接处理。 * * * **操作和规则**: ![](https://img.kancloud.cn/c3/f4/c3f41fe44557b9064b4e0524f17dfa88_1656x816.png) ![](https://img.kancloud.cn/68/07/680749fda60297ad9861e9941c88b783_1508x614.png)
