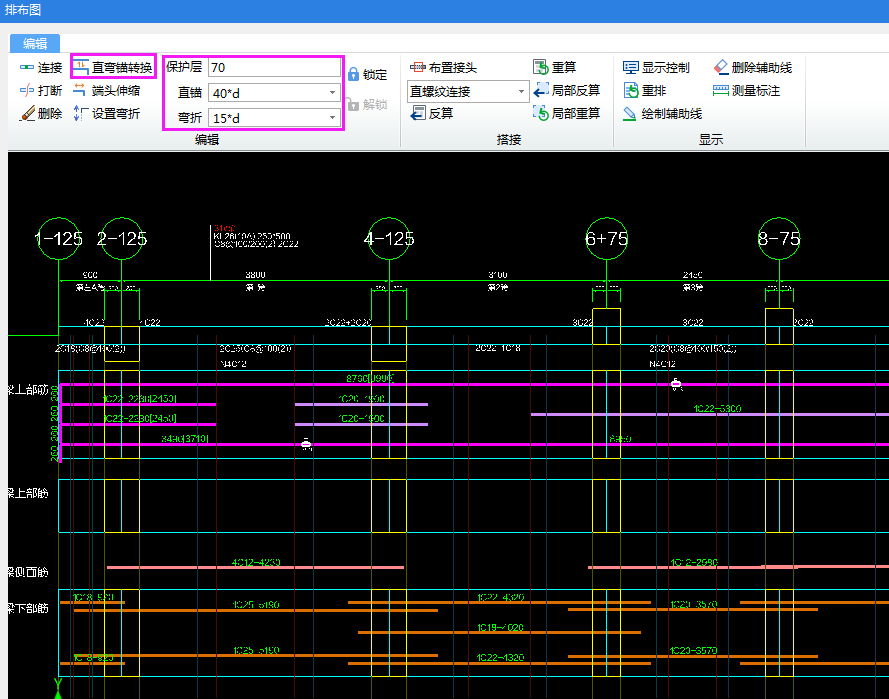

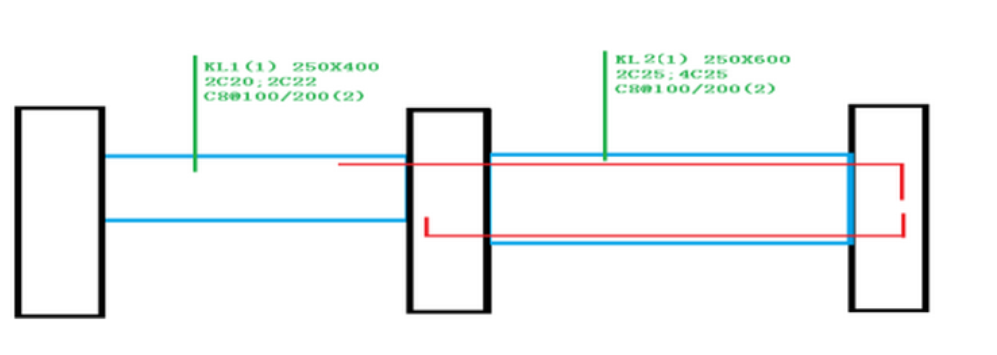

**直弯锚转换** **背景**: 什么时候使用“直弯锚转换”? 答:当想在梁排布图快速在支座位置设置有保护层的弯折或直锚时,可以直接使用直弯锚转换。 当梁根据配筋、尺寸信息计算完,有个别时候梁的上筋、腰筋、底筋的直弯锚情况不太合理,如当计算KL2(1)的时候,因为以中间柱子为支座,计算结果会是上筋、底筋都是弯锚,但实际上上筋可以直锚,见下图: ![](https://img.kancloud.cn/64/8f/648f17142c4d0fe70945931e66e91a42_997x355.png) 这时候需要“直弯锚转换”功能来简单快速的处理,其它很多时候(如:变截面的时候先把连通的钢筋打断,再直弯锚转换)也会用到“直弯锚转换”。当用框架梁代替连梁处理时,框架梁的直锚判断与连梁的不一致,这里的直弯锚设置有Max(600,40\*d)判断,可以很好的处理这类情况。 * * * **操作和规则**: ①.操作:点“直弯锚转换”按钮,单选或批量选择需要转换的纵筋,右键确认; 然后按鼠标左键点取需要转换的钢筋线端头,可以进行连续操作。 ②.规则: 直弯锚转换时,会用到的保护层、弯折长度和直锚长度,取值位置见下图位置 注意:lae 的取值:梁的抗震等级和该位置支座的混凝土强度所对应的锚固值 ![](https://img.kancloud.cn/d0/08/d008492d3ee5e0ac8b8984923391d6ef_889x699.png) 操作演示: ![](https://img.kancloud.cn/c6/50/c650d82c037e1aae68e54634d9864e98_1647x791.gif) ③.跨施工段处
