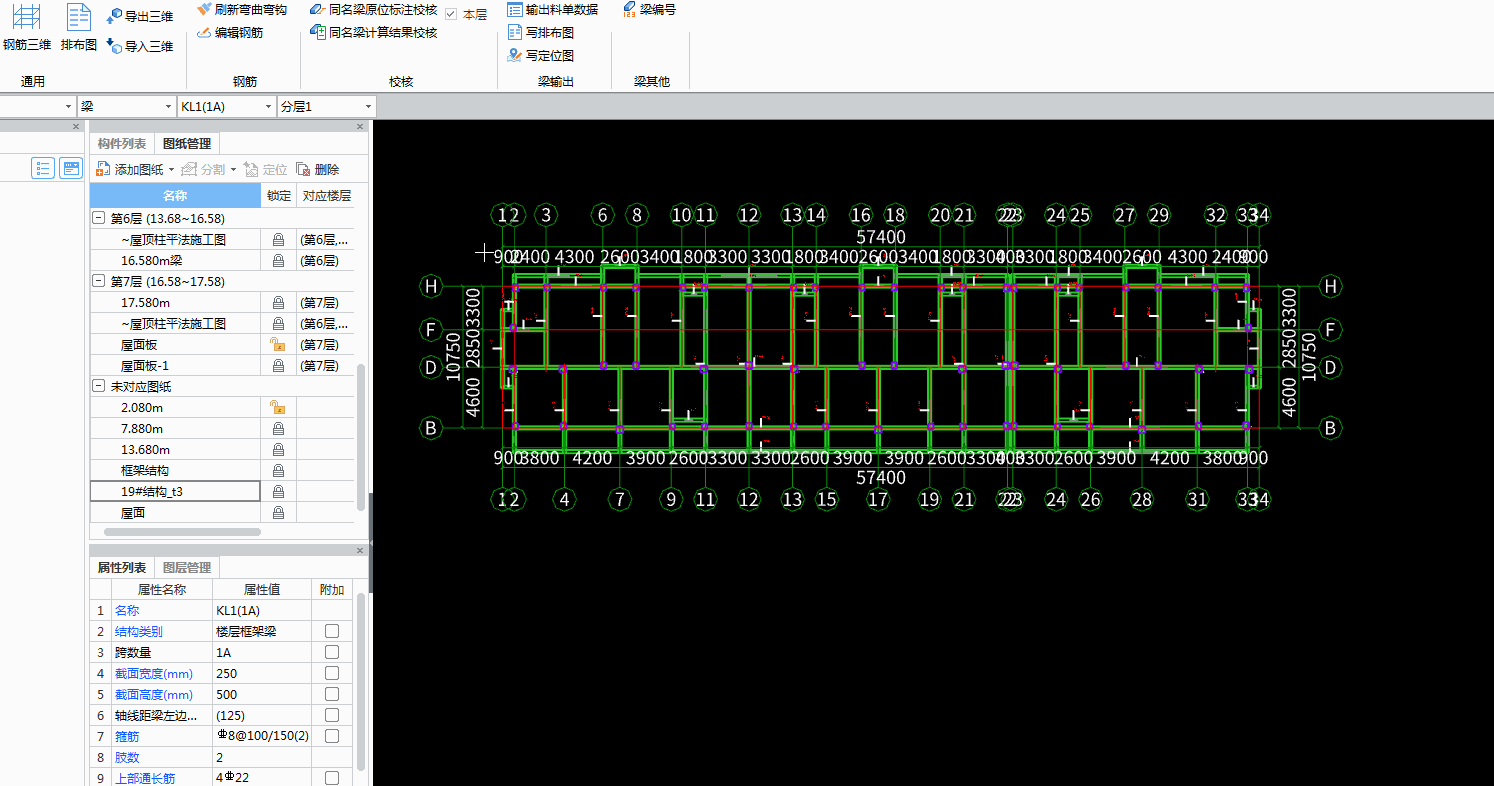

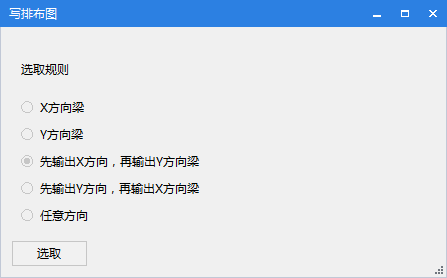

**梁写排布图** ![](https://img.kancloud.cn/7a/52/7a5212cdf92bad9cafbd991c4aea6938_825x150.png) * * * **操作** ①.点“写排布图”按钮,弹出下面对话框,选择写排布图规则; ![](https://img.kancloud.cn/7f/58/7f589b4c0b3517750ddbe5c35bb642ec_447x278.png) ②.点“选取”按钮,去绘图区选择需要写排布图的梁图元,右键确定。 * * * **梁写排布图的顺序** ①.有编号时,按照编号由小到大,在绘图区域,一行一行从左到右,从上到 下写排布图。 ②.无编号时,按照梁名称:先框架梁后非框架梁,梁名称由小到大。 ③.框架梁和非框架梁内部顺序 框架梁内部的顺序:楼层框架梁、楼层框架扁梁、屋面框架梁、框支梁。 非框架梁内部的顺序:非框架梁、井字梁、基础联系梁。 ④.每一个图元输出一个暂时不合并。 注:一次性写梁排布图的数量较多时,可能需要一些时间,建议每次可以选择 5~10 条梁写排布图。 * * * **操作演示:** ![](https://img.kancloud.cn/04/8a/048a9104000b1a485dc1c9df358963e1_1494x786.gif)
